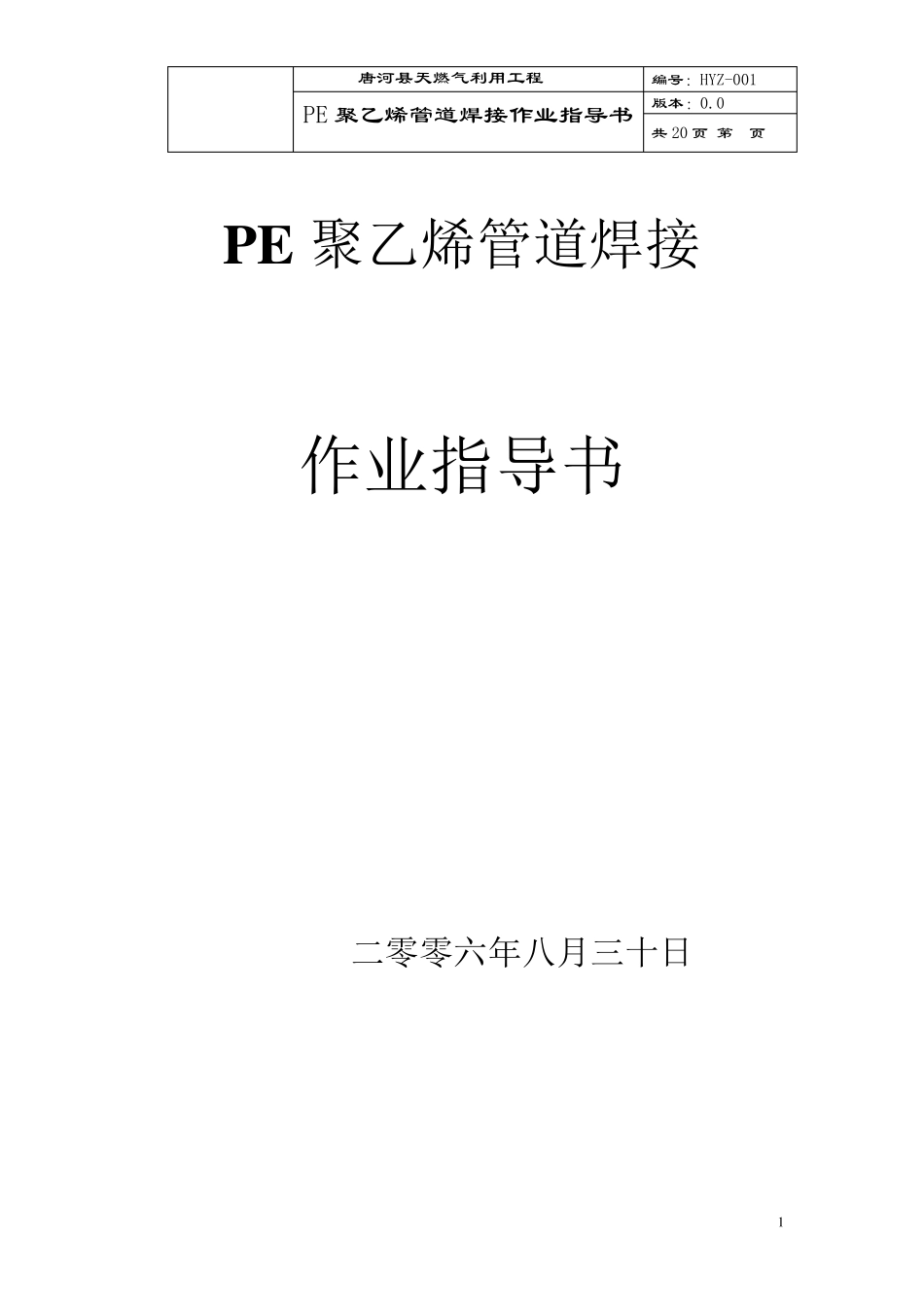

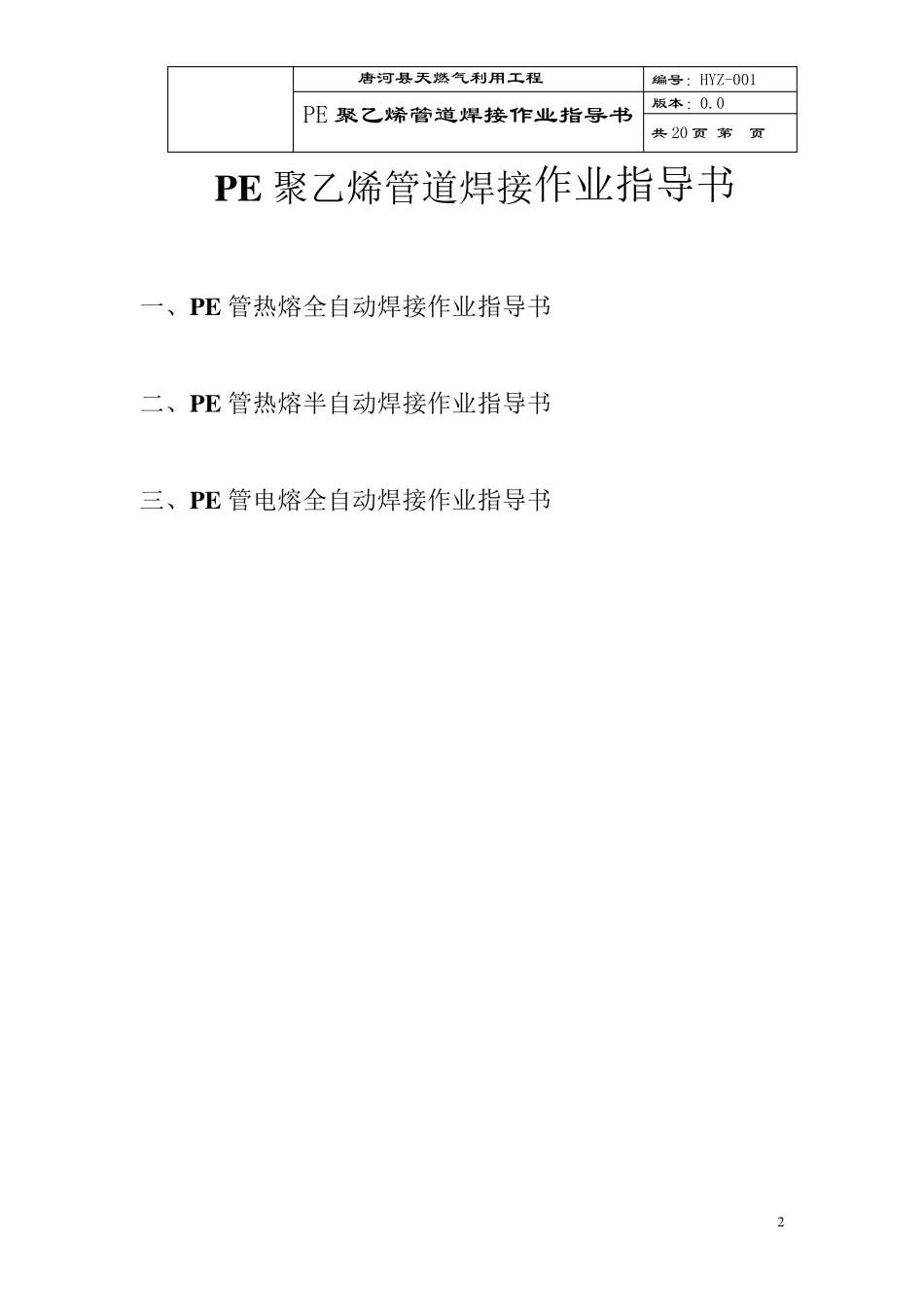

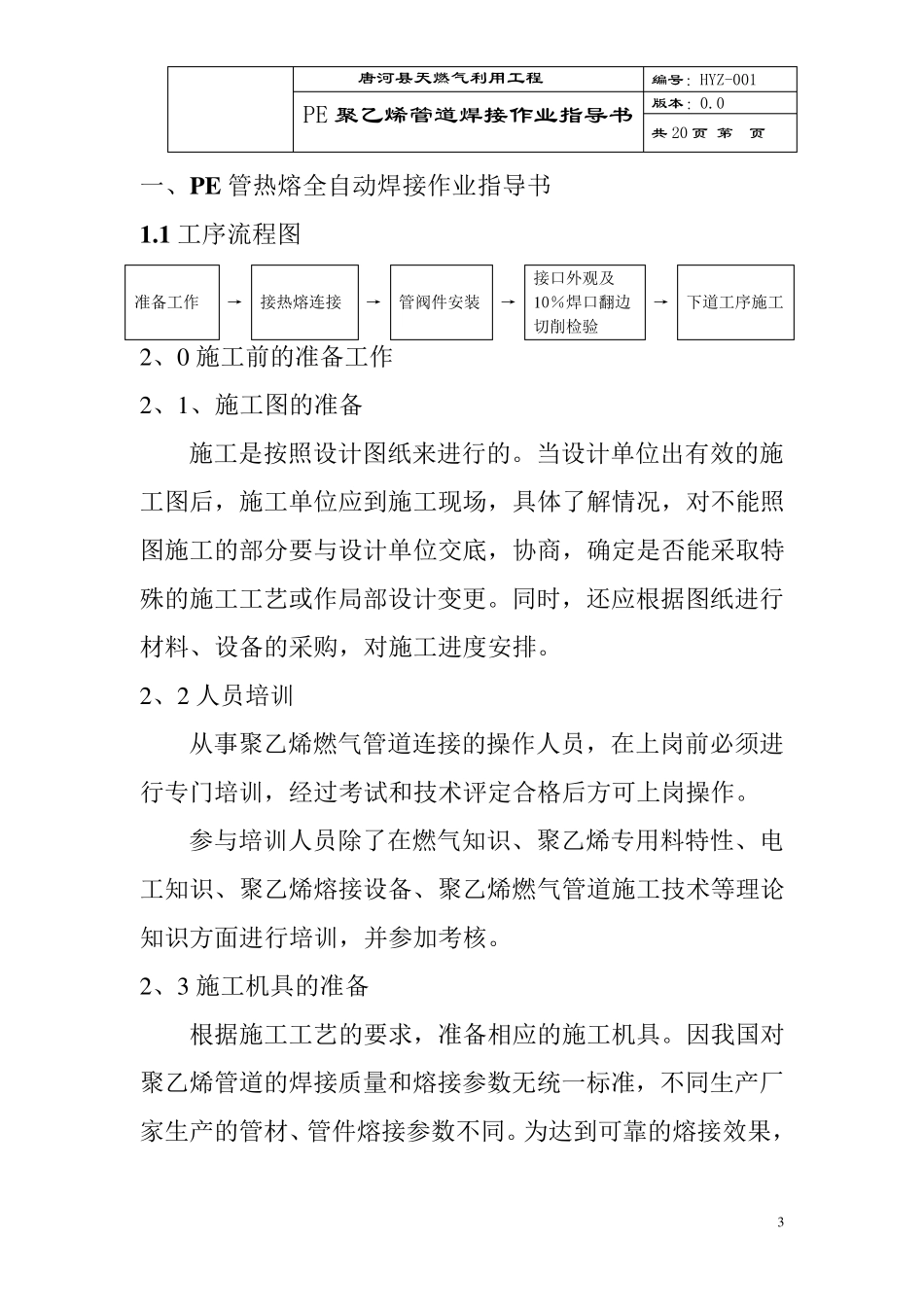

唐河县天燃气利用工程 编号：HYZ-001 PE 聚乙烯管道焊接作业指导书 版本：0.0 共 20 页 第 页 1 PE 聚乙烯管道焊接 作业指导书 二零零六年八月三十日 唐河县天燃气利用工程 编号：HYZ-001 PE 聚乙烯管道焊接作业指导书 版本：0.0 共 20 页 第 页 2 PE 聚乙烯管道焊接作业指导书 一、PE 管热熔全自动焊接作业指导书 二、PE 管热熔半自动焊接作业指导书 三、PE 管电熔全自动焊接作业指导书 唐河县天燃气利用工程 编号：HYZ-001 PE 聚乙烯管道焊接作业指导书 版本：0.0 共 20 页 第 页 3 一、PE 管热熔全自动焊接作业指导书 1.1 工序流程图 准备工作 → 接热熔连接 → 管阀件安装 → 接口外观及1 0％焊口翻边切削检验 → 下道工序施工 2 、0 施工前的准备工作 2 、1 、施工图的准备 施工是按照设计图纸来进行的。当设计单位出有效的施工图后，施工单位应到施工现场，具体了解情况，对不能照图施工的部分要与设计单位交底，协商，确定是否能采取特殊的施工工艺或作局部设计变更。同时，还应根据图纸进行材料、设备的采购，对施工进度安排。 2 、2 人员培训 从事聚乙烯燃气管道连接的操作人员，在上岗前必须进行专门培训，经过考试和技术评定合格后方可上岗操作。 参与培训人员除了在燃气知识、聚乙烯专用料特性、电工知识、聚乙烯熔接设备、聚乙烯燃气管道施工技术等理论知识方面进行培训，并参加考核。 2 、3 施工机具的准备 根据施工工艺的要求，准备相应的施工机具。因我国对聚乙烯管道的焊接质量和熔接参数无统一标准，不同生产厂家生产的管材、管件熔接参数不同。为达到可靠的熔接效果， 唐河县天燃气利用工程 编号：HYZ-001 PE 聚乙烯管道焊接作业指导书 版本：0.0 共 20 页 第 页 4 在选择设备上还须认真选型，选质量好的产品，在熔接效果上，要可靠许多。施工机具分为电熔焊机和热熔对接焊机两类。本工程采用西安塑龙熔接设备有限公司的设备。 1、全自动热熔焊机 型号pilotfuse 160/A、C 两台 技术参数：管材直径范围 60～160mm 最大对接压力 43bar 可焊管材料 PE—HD.PP 工作温度 -5℃～＋40℃ 2、30Kw 柴油发电机 2 台 3、焊缝外观检验尺 2 个 3、0 管材、管件的验收 3、1 检查产品有无出厂合格证，出厂检验报告。 3、2 对外观进行检查。检查管材内外表面是否清洁光滑，是否有沟槽、画上、凹陷、杂质和颜色不均匀等。 3、...
