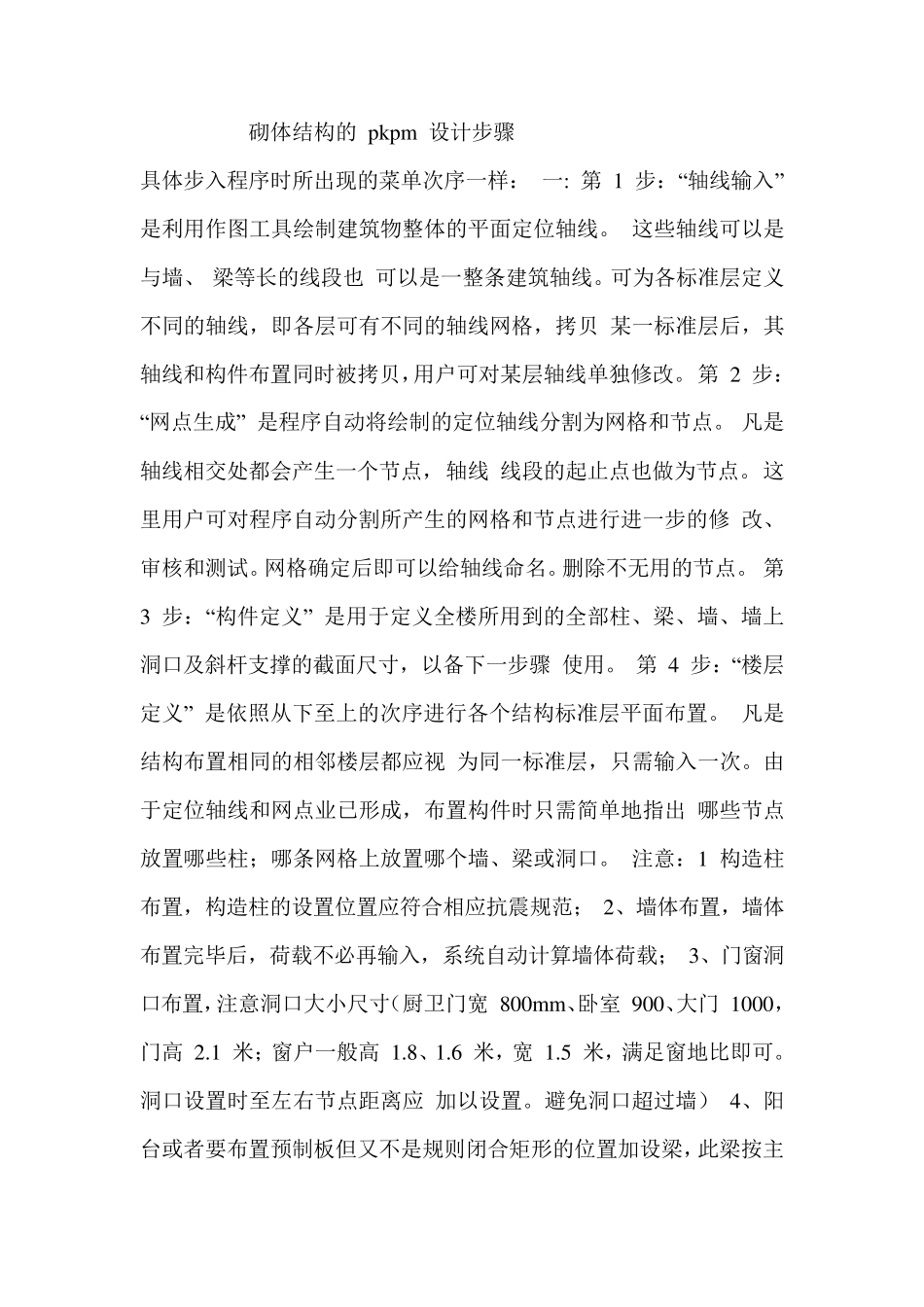

砌体结构的 pkpm 设计步骤 具体步入程序时所出现的菜单次序一样： 一: 第 1 步：“轴线输入” 是利用作图工具绘制建筑物整体的平面定位轴线
这些轴线可以是与墙、 梁等长的线段也 可以是一整条建筑轴线
可为各标准层定义不同的轴线，即各层可有不同的轴线网格，拷贝 某一标准层后，其轴线和构件布置同时被拷贝，用户可对某层轴线单独修改
第 2 步：“网点生成” 是程序自动将绘制的定位轴线分割为网格和节点
凡是轴线相交处都会产生一个节点， 轴线 线段的起止点也做为节点
这里用户可对程序自动分割所产生的网格和节点进行进一步的修 改、审核和测试
网格确定后即可以给轴线命名
删除不无用的节点
第 3 步：“构件定义” 是用于定义全楼所用到的全部柱、梁、墙、墙上洞口及斜杆支撑的截面尺寸，以备下一步骤 使用
第 4 步：“楼层定义” 是依照从下至上的次序进行各个结构标准层平面布置
凡是结构布置相同的相邻楼层都应视 为同一标准层，只需输入一次
由于定位轴线和网点业已形成，布置构件时只需简单地指出 哪些节点放置哪些柱；哪条网格上放置哪个墙、梁或洞口
注意：1 构造柱布置，构造柱的设置位置应符合相应抗震规范； 2、墙体布置，墙体布置完毕后，荷载不必再输入，系统自动计算墙体荷载； 3、门窗洞口布置，注意洞口大小尺寸（厨卫门宽 800mm、卧室 900、大门 1000，门高 2
1 米；窗户一般高 1
6 米，宽 1
5 米，满足窗地比即可
洞口设置时至左右节点距离应 加以设置
避免洞口超过墙） 4、阳台或者要布置预制板但又不是规则闭合矩形的位置加设梁，此梁按主梁布置，相应的 荷载设置也应布置
第 5 步：“荷载定义” 是依照从下至上的次序定义荷载标准层
凡是楼面均布恒载和活载都相同的相邻楼层都应视 为同一荷载标准层，只需输入一次
荷载输入-恒活设置时，选择自动计算现浇
