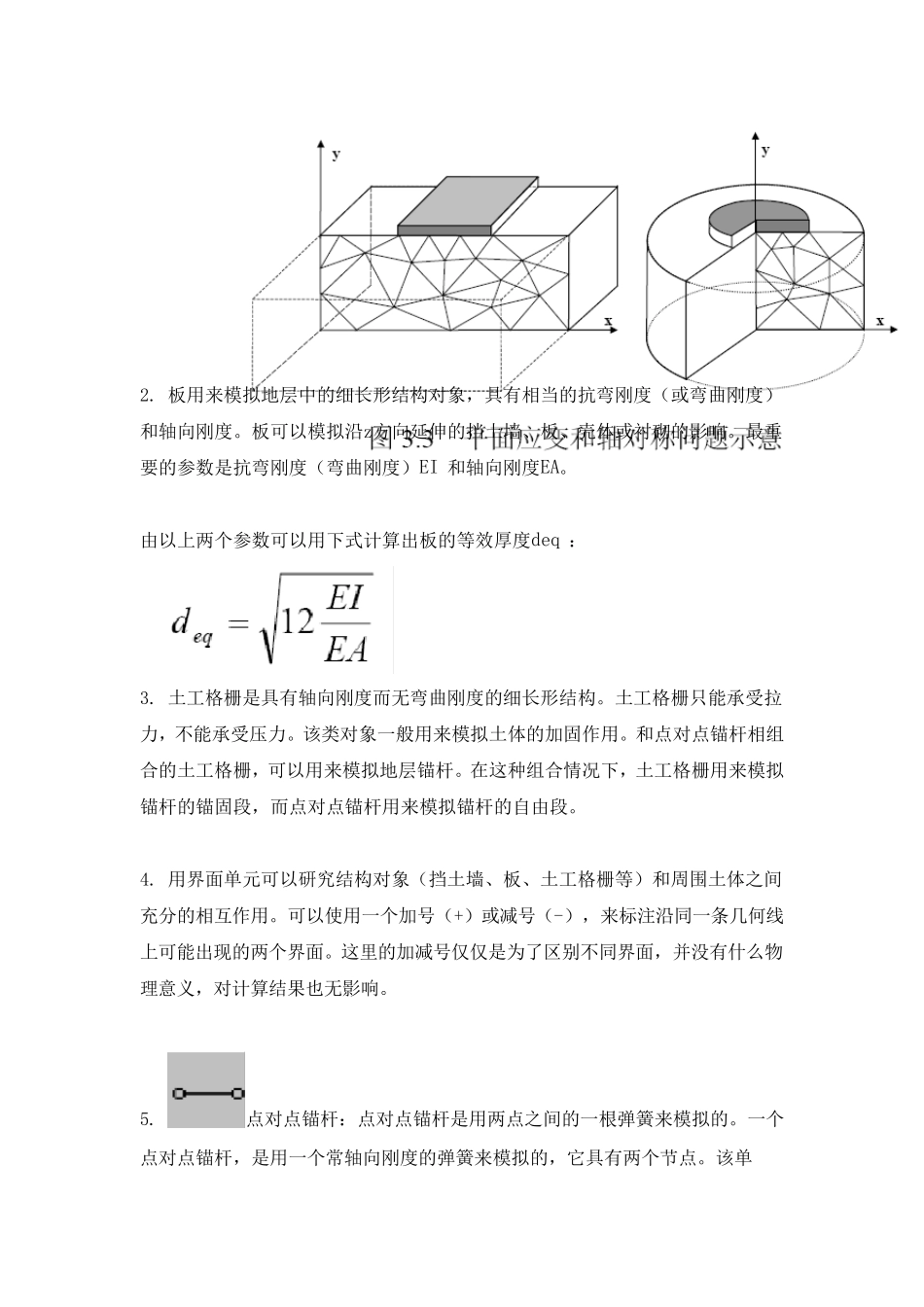

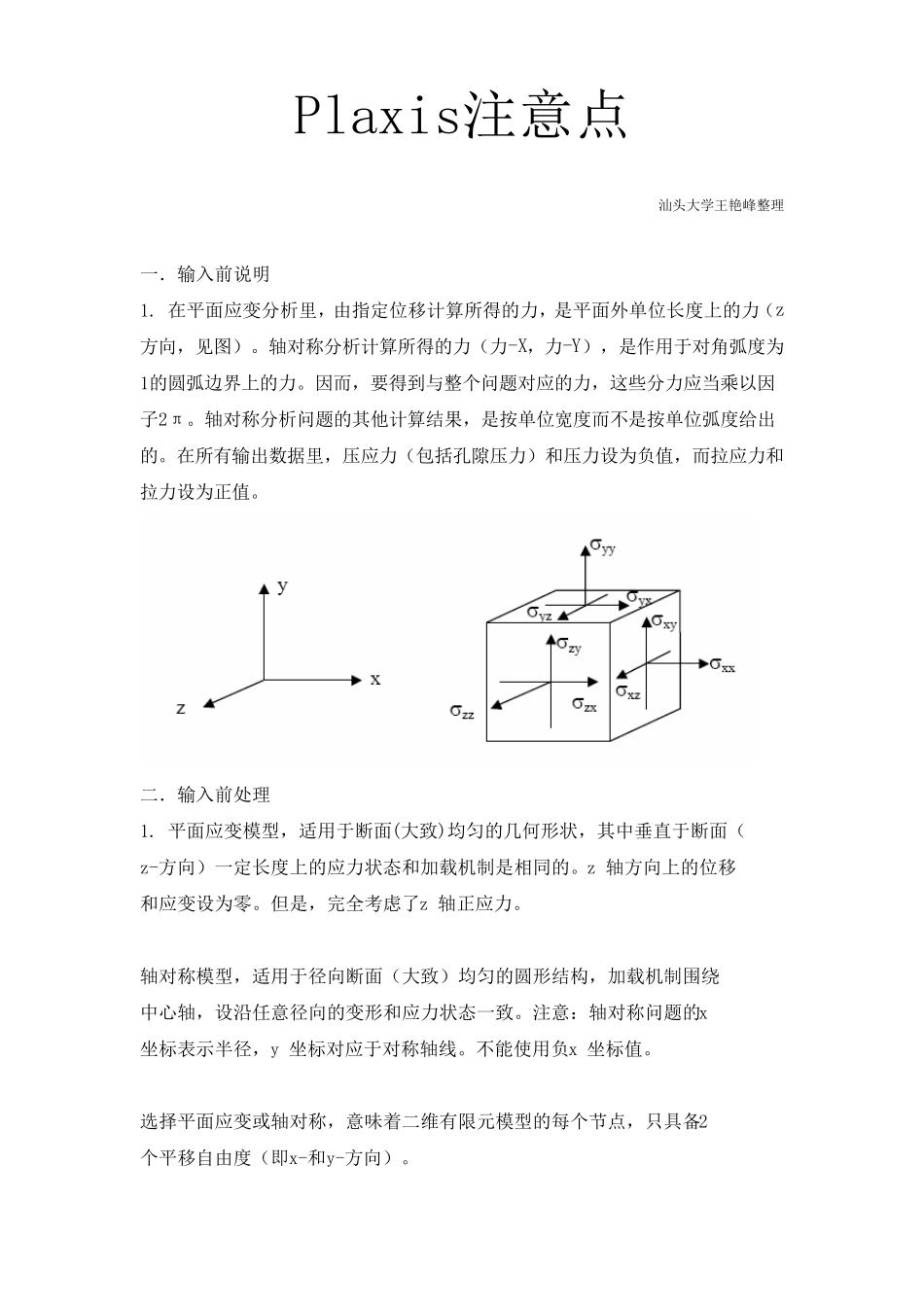

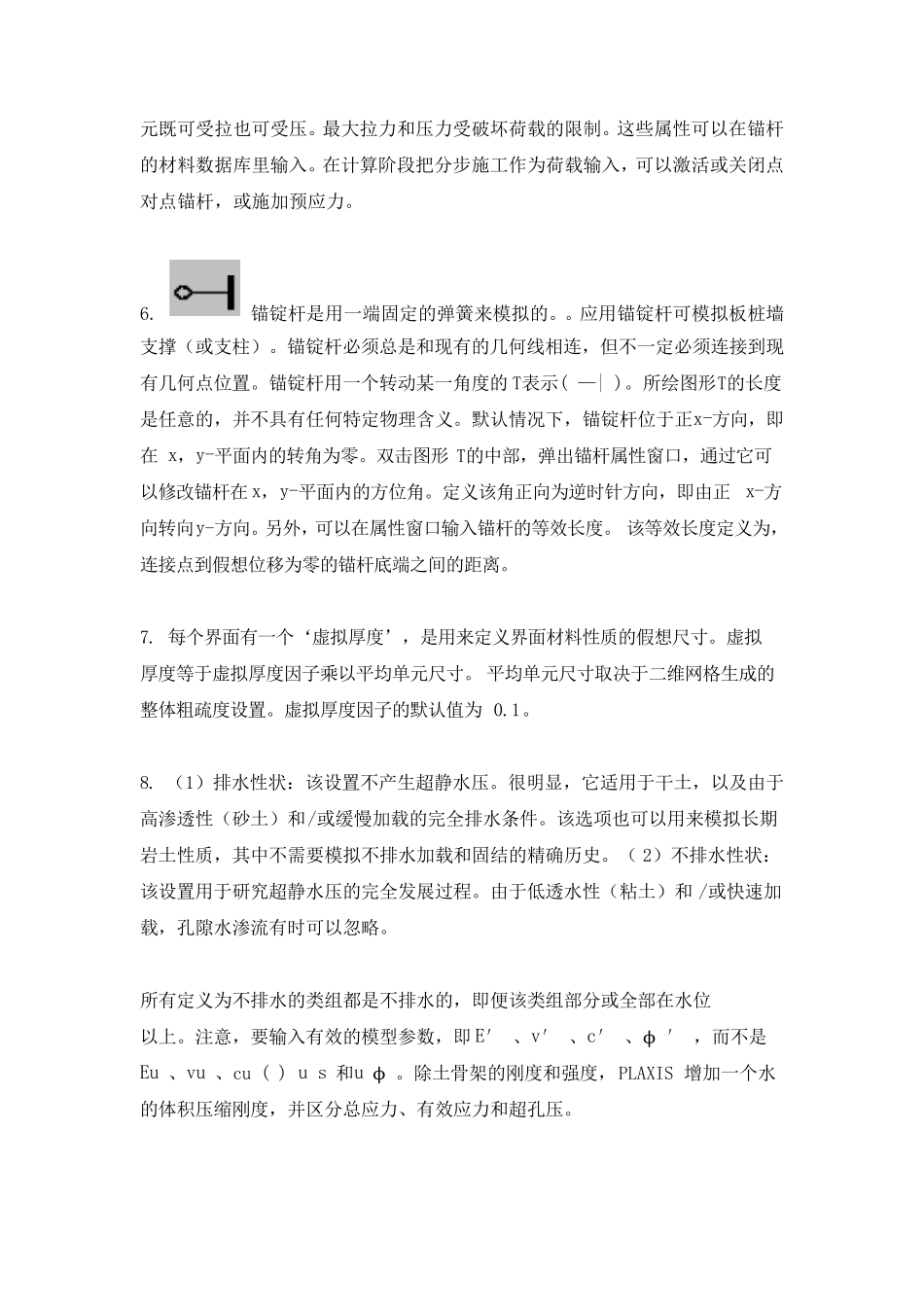

Plaxis注意点 汕头大学王艳峰整理 一．输入前说明 1. 在平面应变分析里，由指定位移计算所得的力，是平面外单位长度上的力（z方向，见图）。轴对称分析计算所得的力（力-X，力-Y），是作用于对角弧度为1的圆弧边界上的力。因而，要得到与整个问题对应的力，这些分力应当乘以因子2π。轴对称分析问题的其他计算结果，是按单位宽度而不是按单位弧度给出的。在所有输出数据里，压应力（包括孔隙压力）和压力设为负值，而拉应力和拉力设为正值。 二．输入前处理 1. 平面应变模型，适用于断面(大致)均匀的几何形状，其中垂直于断面（ z-方向）一定长度上的应力状态和加载机制是相同的。z 轴方向上的位移 和应变设为零。但是，完全考虑了z 轴正应力。 轴对称模型，适用于径向断面（大致）均匀的圆形结构，加载机制围绕 中心轴，设沿任意径向的变形和应力状态一致。注意：轴对称问题的x 坐标表示半径，y 坐标对应于对称轴线。不能使用负x 坐标值。 选择平面应变或轴对称，意味着二维有限元模型的每个节点，只具备 2 个平移自 由度（即 x-和y-方向）。 2. 板用来模拟地层中的细长形结构对象，具有相当的抗弯刚度（或弯曲刚度）和轴向刚度。板可以模拟沿z方向延伸的挡土墙、板、壳体或衬砌的影响。最重要的参数是抗弯刚度（弯曲刚度）EI 和轴向刚度EA。 由以上两个参数可以用下式计算出板的等效厚度deq ： 3. 土工格栅是具有轴向刚度而无弯曲刚度的细长形结构。土工格栅只能承受拉力，不能承受压力。该类对象一般用来模拟土体的加固作用。和点对点锚杆相组合的土工格栅，可以用来模拟地层锚杆。在这种组合情况下，土工格栅用来模拟锚杆的锚固段，而点对点锚杆用来模拟锚杆的自由段。 4. 用界面单元可以研究结构对象（挡土墙、板、土工格栅等）和周围土体之间充分的相互作用。可以使用一个加号（+）或减号（-），来标注沿同一条几何线上可能出现的两个界面。这里的加减号仅仅是为了区别不同界面，并没有什么物理意义，对计算结果也无影响。 5. 点对点锚杆：点对点锚杆是用两点之间的一根弹簧来模拟的。一个点对点锚杆，是用一个常轴向刚度的弹簧来模拟的，它具有两个节点。该单 元既可受拉也可受压。最大拉力和压力受破坏荷载的限制。这些属性可以在锚杆 的材料数据库里输入。在计算阶段把分步施工作为荷载输入，可以激活或关闭点对点锚杆，或施加预应力。 6. 锚锭杆是用一端固定的弹簧来模拟的。。应用锚锭杆可模拟板桩...
