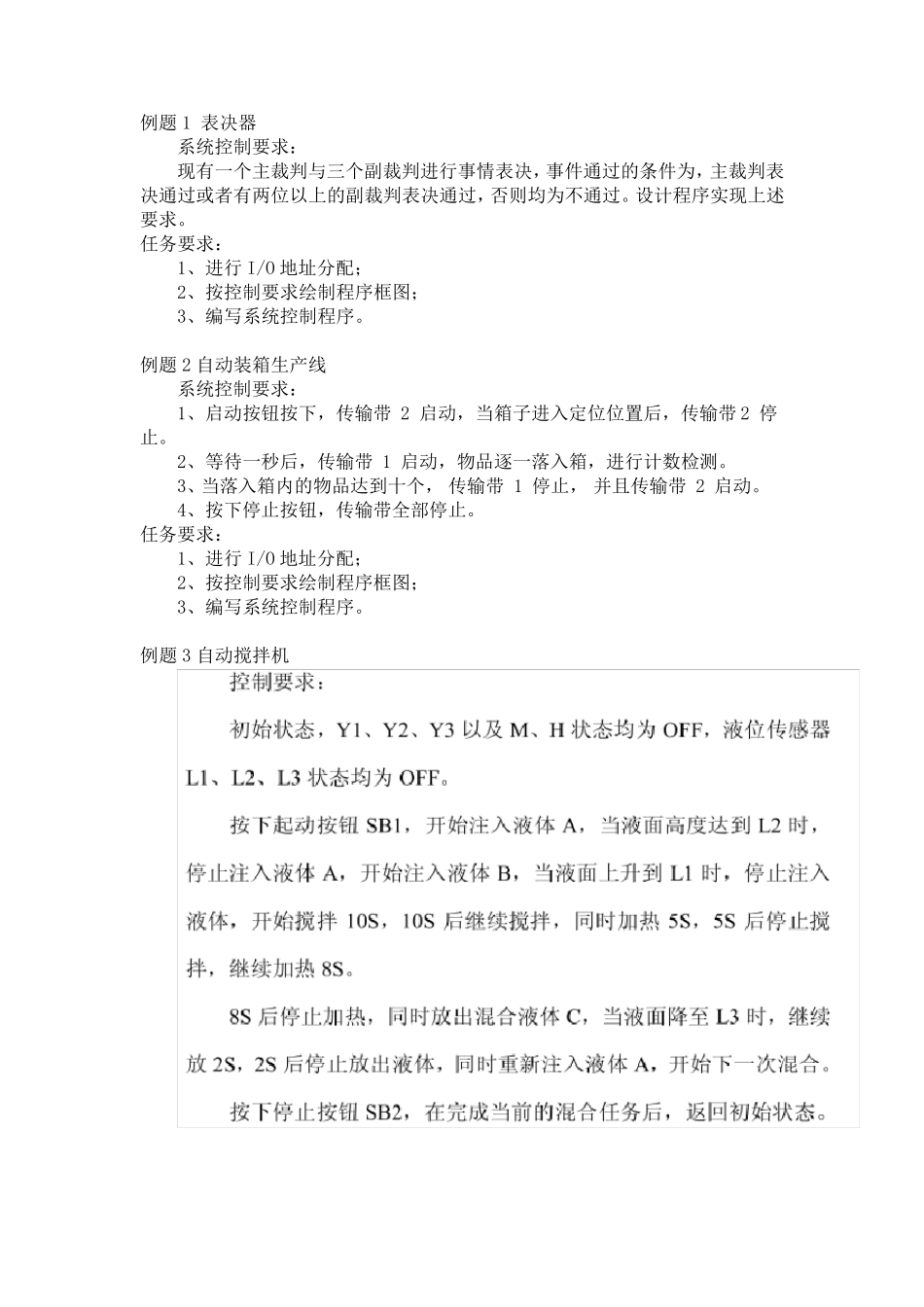

例题1 表决器 系统控制要求： 现有一个主裁判与三个副裁判进行事情表决，事件通过的条件为，主裁判表决通过或者有两位以上的副裁判表决通过，否则均为不通过。设计程序实现上述要求。 任务要求： 1、进行I/O 地址分配； 2、按控制要求绘制程序框图； 3、编写系统控制程序。 例题2 自动装箱生产线 系统控制要求： 1、启动按钮按下，传输带 2 启动，当箱子进入定位位置后，传输带 2 停止。 2、等待一秒后，传输带 1 启动，物品逐一落入箱，进行计数检测。 3、当落入箱内的物品达到十个， 传输带 1 停止， 并且传输带 2 启动。 4、按下停止按钮，传输带全部停止。 任务要求： 1、进行I/O 地址分配； 2、按控制要求绘制程序框图； 3、编写系统控制程序。 例题3 自动搅拌机 任务要求： 1、 进行 I/O 地址分配；2、画出程序流程图；3、写出控制程序。 例题 4 行车控制 控制要求： 用按钮对行车的大车进行左移、右移和停车控制；用按钮对行车的小车进行上移、下移和停车控制。 任务要求： 1、进行 I/O 地址分配； 2、按控制要求绘制程序框图； 3、编写系统控制程序。 例题 5 抢答器 控制要求： 利用互锁功能，实现三人抢答器功能。当主持人允许后，抢答开始，第一个做出反应的选手的指示灯亮，其他的无效操作。其中，如果在主持人未允许的抢答，将显示违规信号，取消选手的比赛资格。 任务要求： 1、进行 I/O 地址分配； 2、按控制要求绘制程序框图； 3、编写系统控制程序。 例题 6 电机正反转 控制要求： 设计程序实现直流电动机的正反转，另外，当电动机运行后，按下停止按钮，电动机停止运行。 任务要求： 1、进行I/O 地址分配； 2、按控制要求绘制程序框图； 3、编写系统控制程序。 例题7 运算指令 压力变送器的量程为0-10Mpa,输出信号为4-20mA，S7-300 的模拟量输入模块量程为4-20mA，转换后的数字量为0-27648，设转换后的数字为N，试求以kPa为单位的压力值。 例题8 接通延时定时器和脉冲定时器应用——用定时器构成一脉冲发生器，当满足一定条件时，能够输出一定频率和一定占空比的脉冲信号。 工艺要求：当按钮 S1（I0.0）按下时，输出指示灯 H1（Q4.0）以灭 2s，亮1s 规律交替进行。 任务要求： 1、进行I/O 地址分配； 2、按控制要求绘制程序框图； 3、编写系统控制程序。 例题9 边沿检测指令的应用 传送带运动方向检测 在如图所示的传送带一侧装配有...
