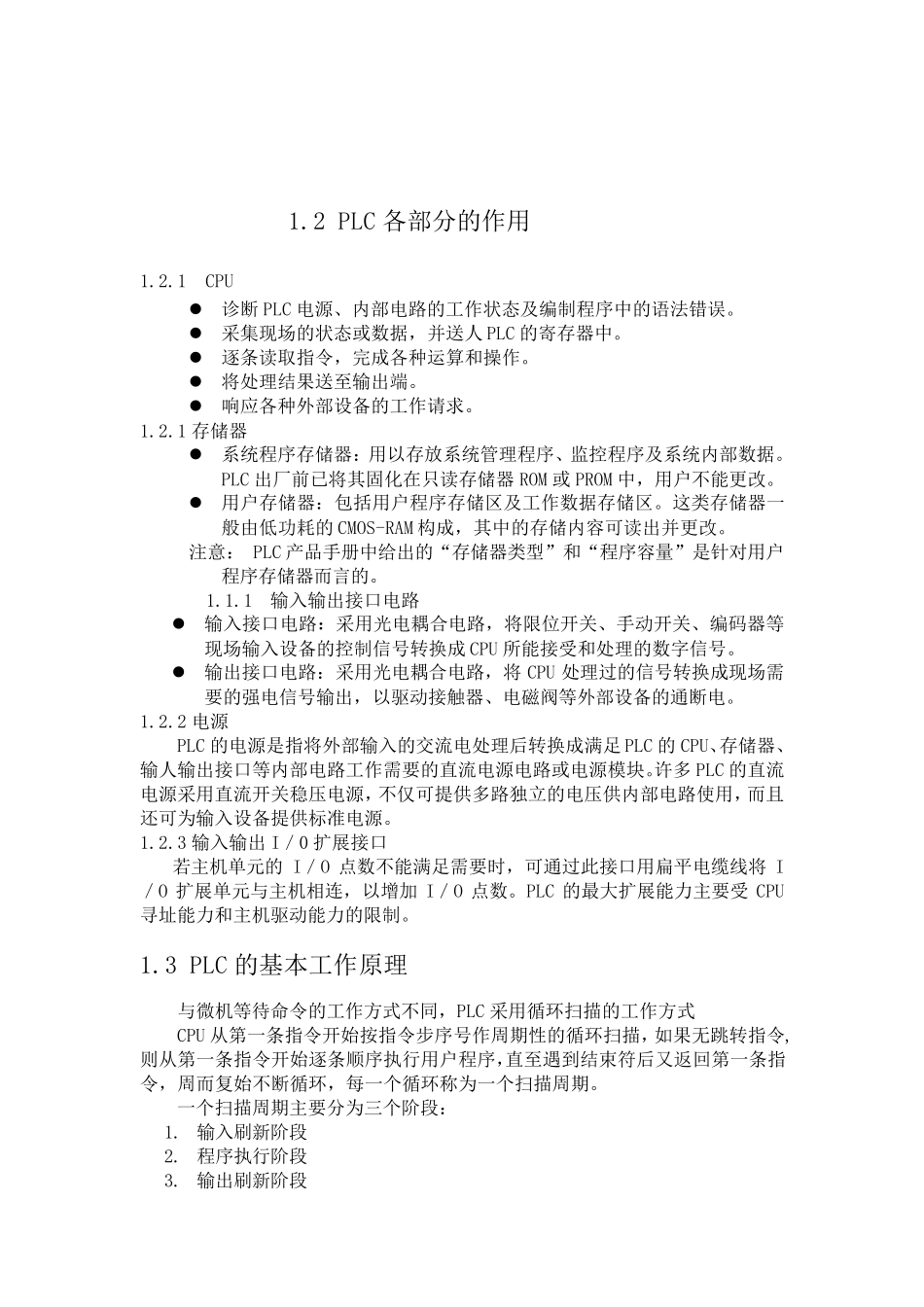

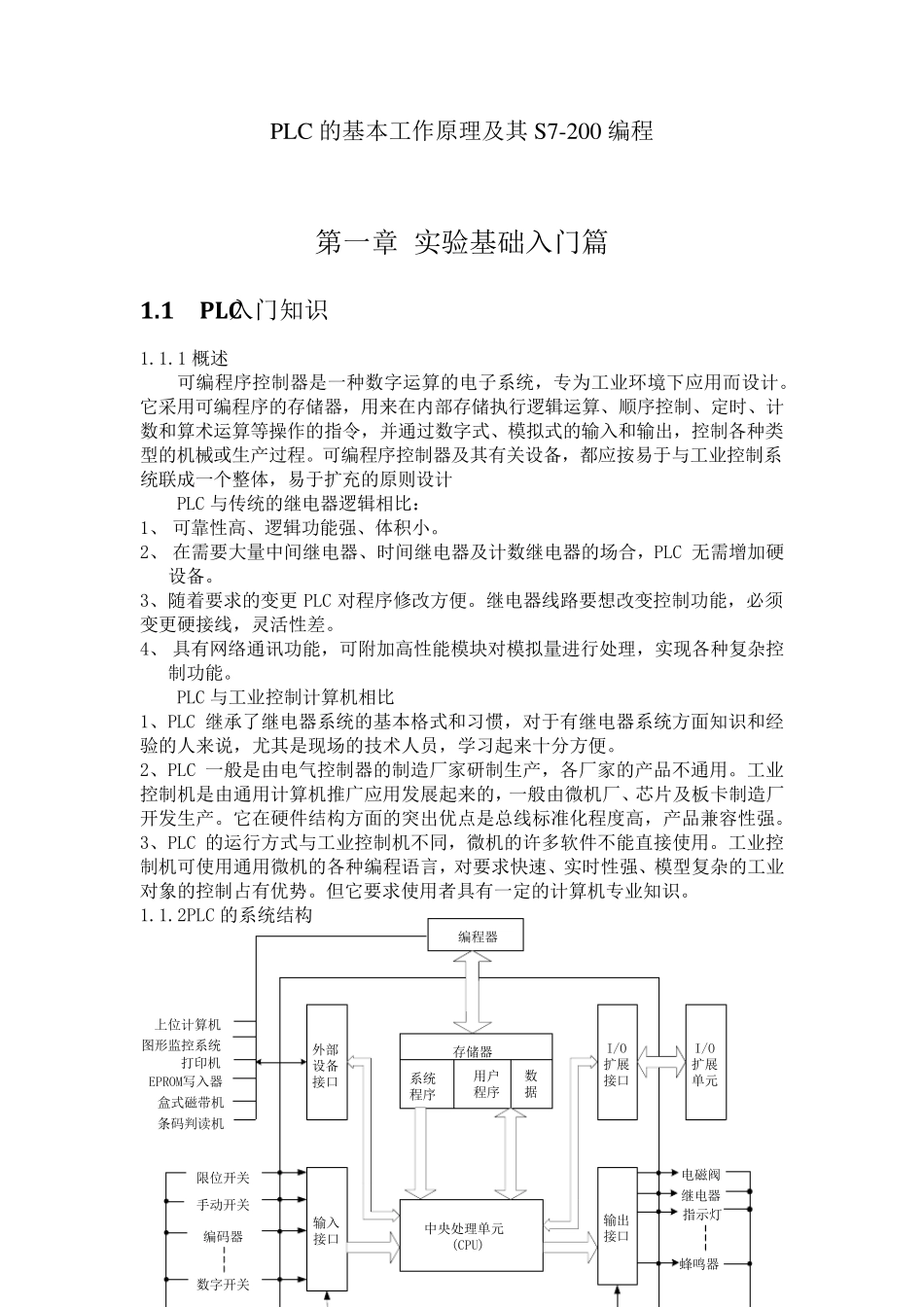

PLC 的基本工作原理及其S7-200 编程 第一章 实验基础入门篇 1.1 PLC入门知识 1.1.1 概述 可编程序控制器是一种数字运算的电子系统，专为工业环境下应用而设计。它采用可编程序的存储器，用来在内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，并通过数字式、模拟式的输入和输出，控制各种类型的机械或生产过程。可编程序控制器及其有关设备，都应按易于与工业控制系统联成一个整体，易于扩充的原则设计 PLC 与传统的继电器逻辑相比： 1、 可靠性高、逻辑功能强、体积小。 2、 在需要大量中间继电器、时间继电器及计数继电器的场合，PLC 无需增加硬设备。 3、随着要求的变更PLC 对程序修改方便。继电器线路要想改变控制功能，必须变更硬接线，灵活性差。 4、 具有网络通讯功能，可附加高性能模块对模拟量进行处理，实现各种复杂 控制功能。 PLC 与工业控制计算机相比 1、PLC 继承 了 继电器系统的基本格 式和习 惯 ，对于有继电器系统方面 知识和经验的人 来说 ，尤 其是现场的技 术人 员 ，学 习 起 来十 分 方便。 2、PLC 一般 是由 电气 控制器的制造 厂 家 研 制生产，各厂 家 的产品 不 通用。工业控制机是由 通用计算机推 广 应用发 展 起 来的，一般 由 微 机厂 、芯 片 及板 卡 制造 厂开 发 生产。它在硬件 结 构 方面 的突 出优 点 是总 线标 准 化 程度 高，产品 兼 容 性强。 3、PLC 的运行方式与工业控制机不 同 ，微 机的许 多 软 件 不 能直 接使 用。工业控制机可使 用通用微 机的各种编程语 言 ，对要求快 速 、实时性强、模型复杂 的工业对象 的控制占 有优 势 。但 它要求使 用者 具有一定的计算机专业知识。 1.1.2PLC 的系统结 构 I/O扩展单 元I/O扩展接口 中央 处理单 元 (CPU)输入接口输出接口限 位 开 关手 动 开 关编码 器数字开 关外 部设备接口存储器系统程序用户程序数据编程器上 位 计算机图 形 监 控系统打 印 机EPROM写 入器盒 式磁 带 机条 码 判 读 机电磁 阀继电器指示 灯蜂 鸣 器 1.2 PLC 各部分的作用 1.2.1 CPU 诊断PLC 电源、内部电路的工作状态及编制程序中的语法错误。 采集现场的状态或数据，并送人PLC 的寄存器中。 逐条读取指令，完成各种运算和操作。 将处理结果送至输出端。 响应各种...
