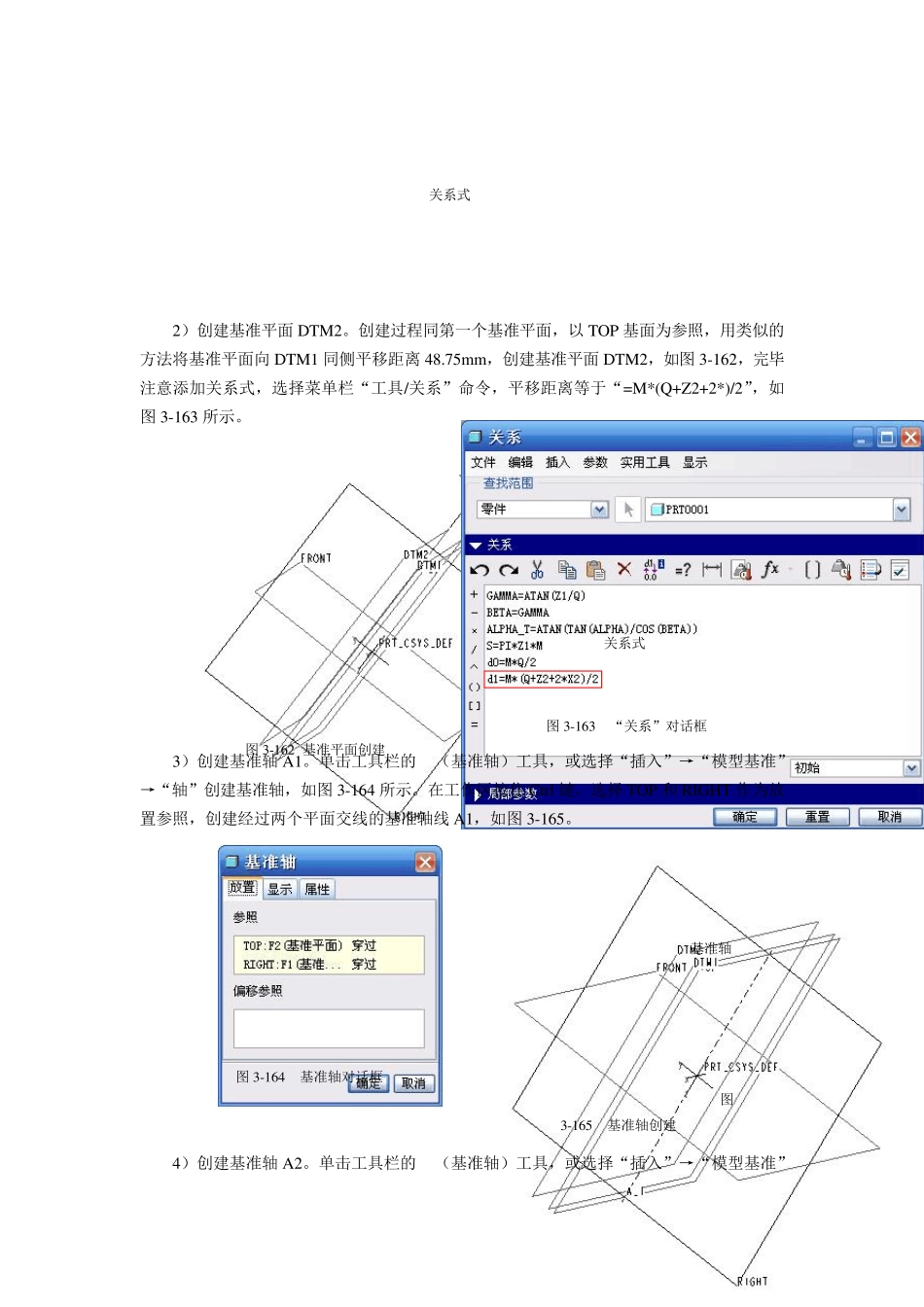

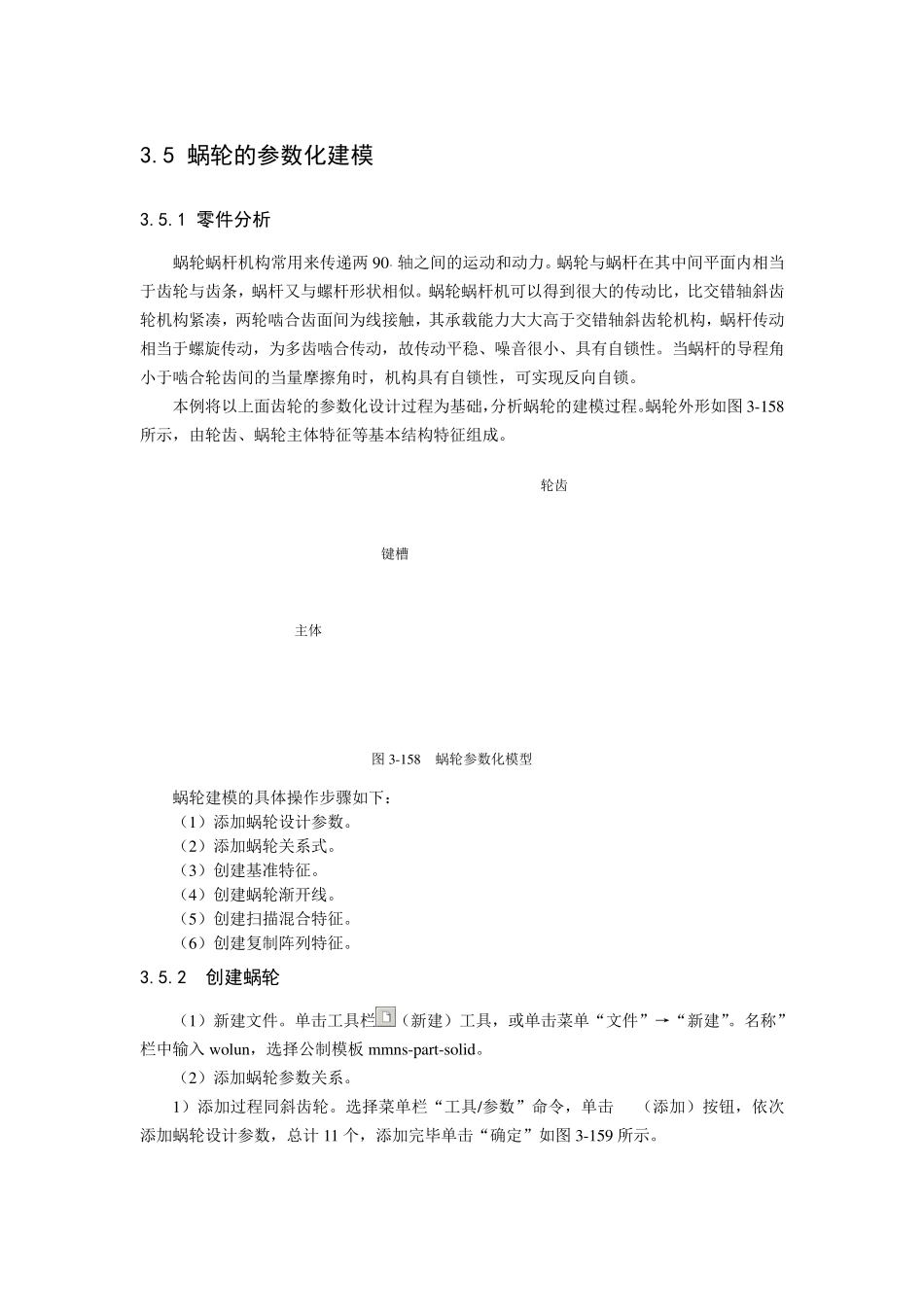

3.5 蜗轮的参数化建模 3.5.1 零件分析 蜗轮蜗杆机构常用来传递两 90。轴之间的运动和动力。蜗轮与蜗杆在其中间平面内相当于齿轮与齿条，蜗杆又与螺杆形状相似。蜗轮蜗杆机可以得到很大的传动比，比交错轴斜齿轮机构紧凑，两轮啮合齿面间为线接触，其承载能力大大高于交错轴斜齿轮机构，蜗杆传动相当于螺旋传动，为多齿啮合传动，故传动平稳、噪音很小、具有自锁性。当蜗杆的导程角小于啮合轮齿间的当量摩擦角时，机构具有自锁性，可实现反向自锁。 本例将以上面齿轮的参数化设计过程为基础，分析蜗轮的建模过程。蜗轮外形如图 3-158所示，由轮齿、蜗轮主体特征等基本结构特征组成。 蜗轮建模的具体操作步骤如下： （1）添加蜗轮设计参数。 （2）添加蜗轮关系式。 （3）创建基准特征。 （4）创建蜗轮渐开线。 （5）创建扫描混合特征。 （6）创建复制阵列特征。 3.5.2 创建蜗轮 （1）新建文件。单击工具栏（新建）工具，或单击菜单“文件”→“新建”。名称”栏中输入 w olun，选择公制模板 mmns-part-solid。 （2）添加蜗轮参数关系。 1）添加过程同斜齿轮。选择菜单栏“工具/参数”命令，单击（添加）按钮，依次添加蜗轮设计参数，总计 11 个，添加完毕单击“确定”如图 3-159 所示。 图 3-158 蜗轮参数化模型 轮齿 键槽 主体 2）添加过程同斜齿轮，选择餐单栏“工具”→“关系”命令，添加蜗轮的关系式，上步创建的未知参数，可根据本步创建的关系得以运算。完毕单击“确定”如图 3-160 所示。最后在工具栏单击（再生模型）命令。 （3）创建蜗轮基准特征。 1）创建基准平面。单击工具栏的（基准平面）工具，或选择“插入”→“模型基准”→“平面”创建基平面。在工作区选择TOP 基准平面，“偏距”输入初始值 12.5，单击“确定”，创建基准平面 DTM1。完毕注意添加关系式，选择菜单栏“工具/关系”命令，添加蜗轮的关系式，平移距离等于“=M*Q/2”，如图 3-161 所示。 图 3-160 “关系”对话框 关系式 2）创建基准平面DTM2。创建过程同第一个基准平面，以TOP 基面为参照，用类似的方法将基准平面向DTM1 同侧平移距离48.75mm，创建基准平面DTM2，如图3-162，完毕注意添加关系式，选择菜单栏“工具/关系”命令，平移距离等于“=M*(Q+Z2+2*)/2”，如图3-163 所示。 3）创建基准轴 A1。单击工具栏的（基准轴）工具，或选择“插入”→“模型基准”→“轴”创建基准轴，如图3-164 所示。在工作区...
