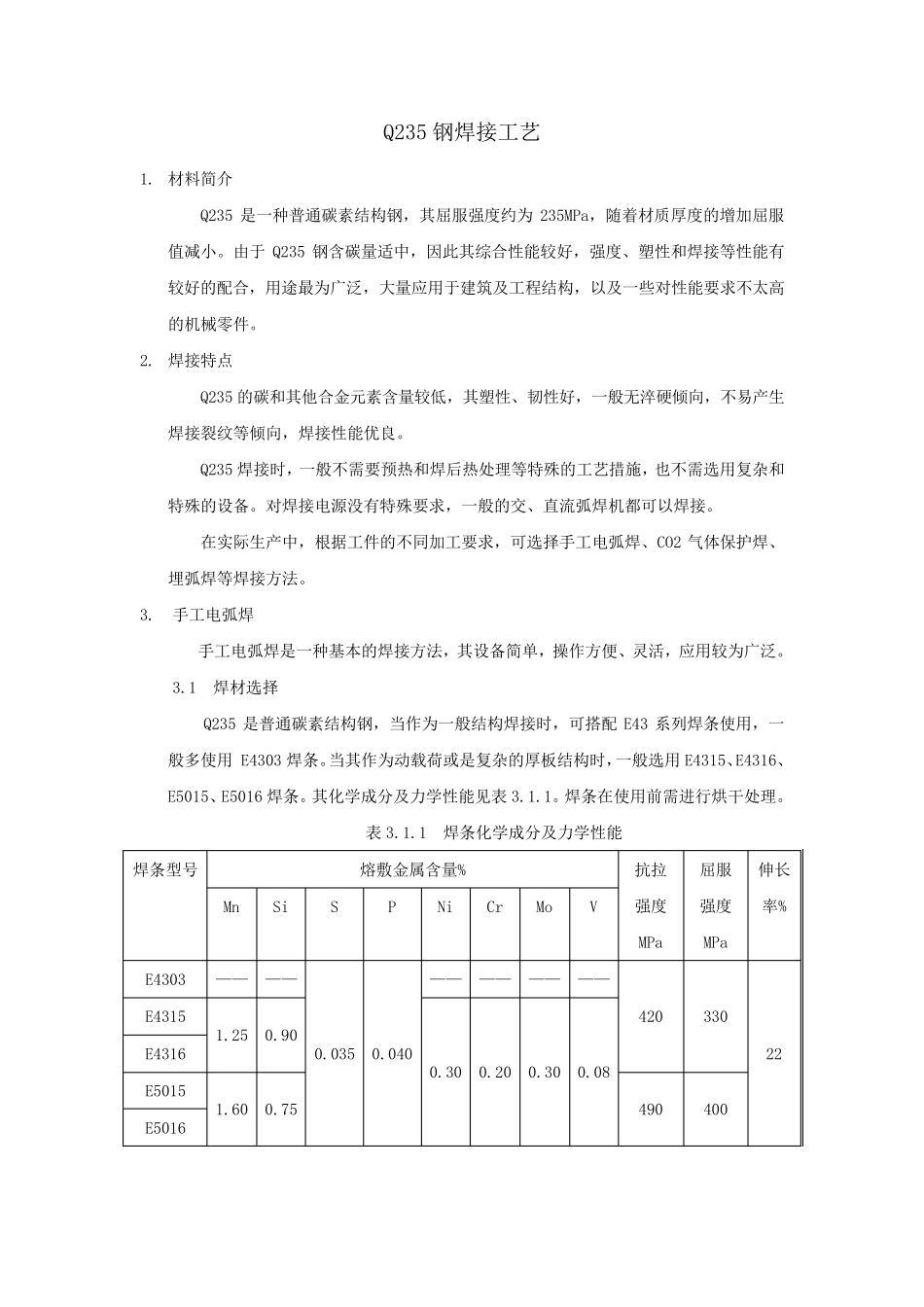

Q235 钢 焊 接 工 艺 1. 材 料 简 介 Q235 是 一 种 普 通 碳 素 结 构 钢 , 其 屈 服 强 度 约 为235MPa, 随 着 材 质 厚 度 的 增 加 屈 服值 减 小 。 由 于Q235 钢 含 碳 量 适 中 , 因 此 其 综 合 性 能 较 好 , 强 度 、 塑 性 和 焊 接 等 性 能 有较 好 的 配 合 , 用 途 最 为 广 泛 , 大 量 应 用 于 建 筑 及 工 程 结 构 , 以 及 一 些 对 性 能 要 求 不 太 高的 机 械 零 件 。 2. 焊 接 特 点 Q235 的 碳 和 其 他 合 金 元 素 含 量 较 低 , 其 塑 性 、 韧 性 好 , 一 般 无 淬 硬 倾 向 , 不 易 产 生焊 接 裂 纹 等 倾 向 , 焊 接 性 能 优 良 。 Q235 焊 接 时 , 一 般 不 需 要 预 热 和 焊 后 热 处 理 等 特 殊 的 工 艺 措 施 , 也 不 需 选 用 复 杂 和特 殊 的 设 备 。 对 焊 接 电 源 没 有 特 殊 要 求 , 一 般 的 交 、 直 流 弧 焊 机 都 可 以 焊 接 。 在 实 际 生 产 中 , 根据工 件 的 不 同加 工 要 求 , 可 选 择手工 电 弧 焊 、 CO2 气体保护焊 、埋弧 焊 等 焊 接 方法。 3. 手工 电 弧 焊 手工 电 弧 焊 是 一 种 基本的 焊 接 方法, 其 设 备 简 单, 操作方便、 灵活, 应 用 较 为 广 泛 。 3.1 焊 材 选 择 Q235 是 普 通 碳 素 结 构 钢 , 当作为 一 般 结 构 焊 接 时 , 可 搭配E43 系列焊 条使用 , 一般 多使用 E4303 焊 条。当其 作为 动载荷或是 复 杂 的 厚 板结 构 时 ,一 般 选 用 E4315、E4316、E5015、 E5016 焊 条。 其 化学成分及 力学性 能 见表3.1.1。 焊 条在 使用 前需 进行烘干处 理 。 表3.1.1 焊 条化学成分及 力学性 能 焊 条型号 熔敷金 属含 量 % 抗拉强 度MPa 屈 服强 度MPa 伸长率% Mn Si S P Ni Cr Mo V E4303 —— —— 0.035 0.040 —— —— —— —— 420 330 22 E4315 1.25 0.90 0.30 0.20 0.30 0.08 E4316 E5015 1.60 0.75 490 400 E5016 3.2 焊前准备 焊接前,焊件按工艺要求选择坡口形式,开坡...
