QCT7732006汽车散热器电动风扇技术条件VIP免费

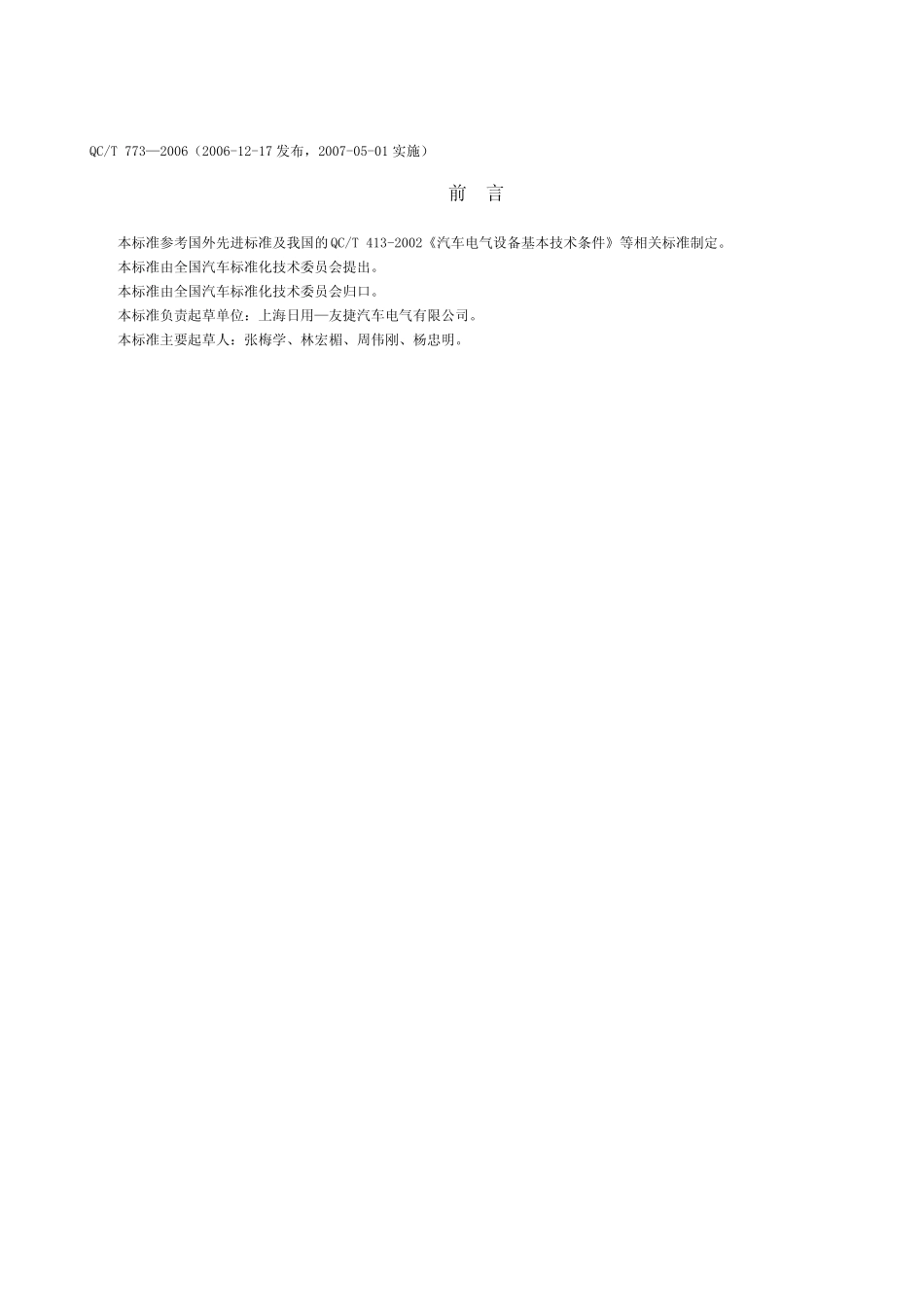

QCT7732006汽车散热器电动风扇技术条件_第1页
1/9

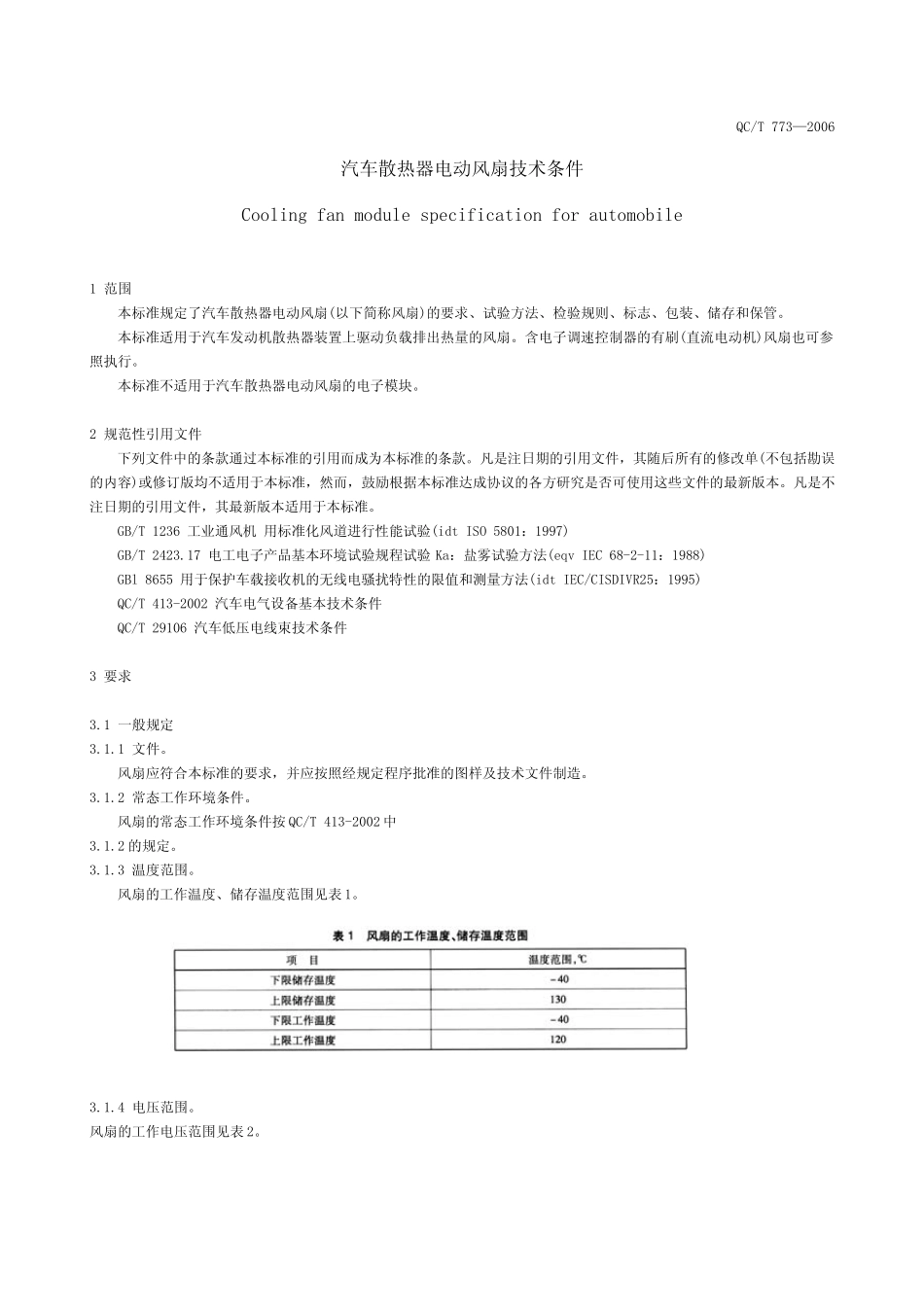

QCT7732006汽车散热器电动风扇技术条件_第2页
2/9

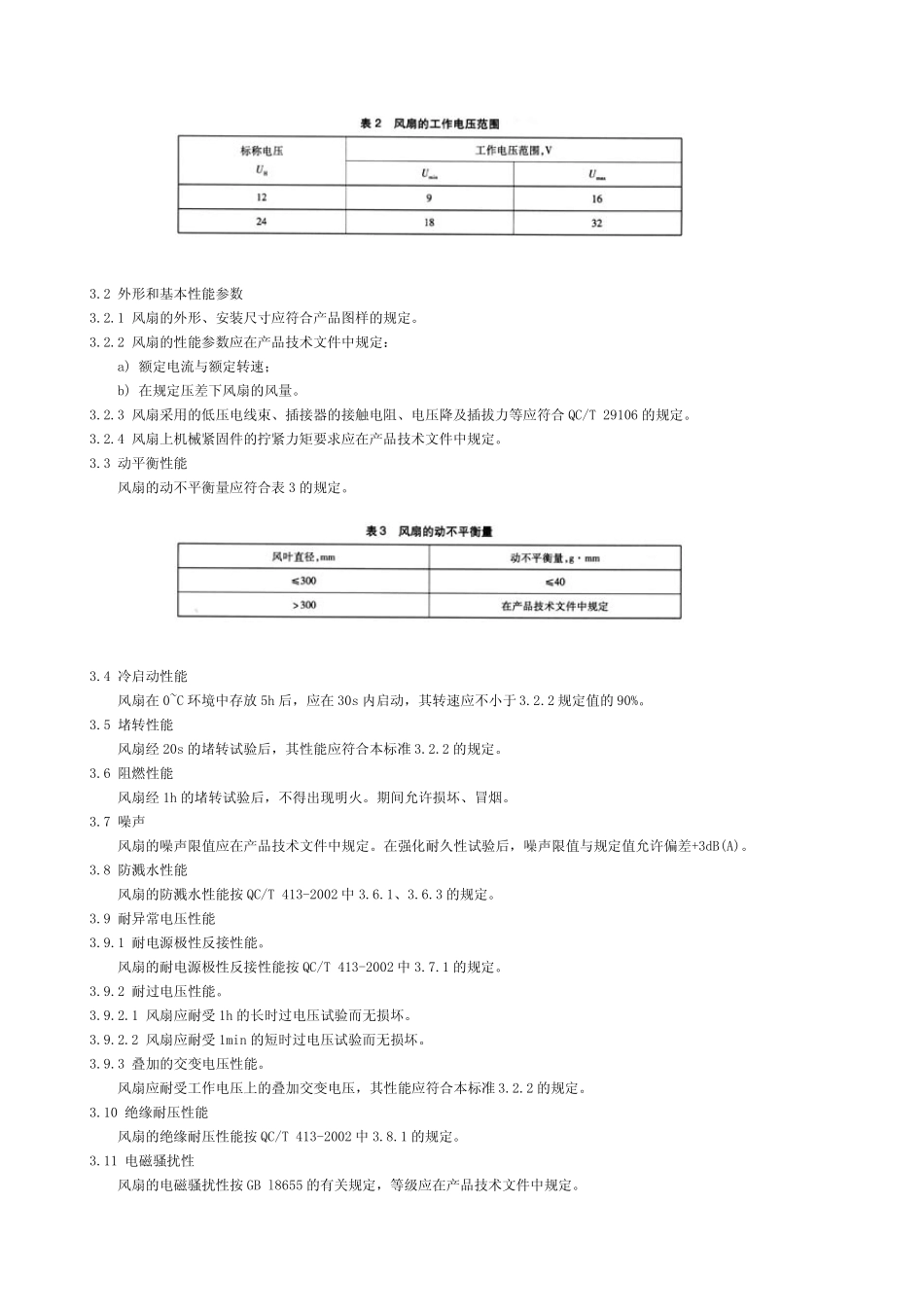

QCT7732006汽车散热器电动风扇技术条件_第3页
3/9
QC/T 773—2006(2006-12-17 发布,2007-05-01 实施) 前 言 本标准参考国外先进标准及我国的 QC/T 413-2002《汽车电气设备基本技术条件》等相关标准制定。 本标准由全国汽车标准化技术委员会提出。 本标准由全国汽车标准化技术委员会归口。 本标准负责起草单位:上海日用—友捷汽车电气有限公司。 本标准主要起草人:张梅学、林宏楣、周伟刚、杨忠明。 QC/T 773—2006汽车散热器电动风扇技术条件 Cooling fan module specification for automobile 1 范围 本标准规定了汽车散热器电动风扇(以下简称风扇)的要求、试验方法、检验规则、标志、包装、储存和保管。 本标准适用于汽车发动机散热器装置上驱动负载排出热量的风扇。含电子调速控制器的有刷(直流电动机)风扇也可参照执行。 本标准不适用于汽车散热器电动风扇的电子模块。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。 GB/T 1236 工业通风机 用标准化风道进行性能试验(idt ISO 5801:1997) GB/T 2423.17 电工电子产品基本环境试验规程试验 Ka:盐雾试验方法(eqv IEC 68-2-11:1988) GBl 8655 用于保护车载接收机的无线电骚扰特性的限值和测量方法(idt IEC/CISDIVR25:1995) QC/T 413-2002 汽车电气设备基本技术条件 QC/T 29106 汽车低压电线束技术条件 3 要求 3.1 一般 规定 3.1.1 文件。 风扇应 符 合 本标准的要求,并 应 按 照经 规定程序 批 准的图 样 及 技术文件制造 。 3.1.2 常 态 工作 环境条件。 风扇的常 态 工作 环境条件按 QC/T 413-2002 中 3.1.2 的规定。 3.1.3 温 度 范围。 风扇的工作 温 度 、储存温 度 范围见 表 1。 3.1.4 电压范围。 风扇的工作 电压范围见 表 2。 3.2 外形和基本性能参数 3.2.1 风扇的外形、安装尺寸应符合产品图样的规定。 3.2.2 风扇的性能参数应在产品技术文件中规定: a) 额定电流与额定转速; b) 在规定压差下风扇的风量。 3.2.3 风扇采用的低压电线束、插接器的接触电阻、电压降及插拔力等应符合 QC/T 29106 的规定。 3.2.4 风扇上机械紧固件的拧紧力矩要求应在产品技术文...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

QCT7732006汽车散热器电动风扇技术条件
