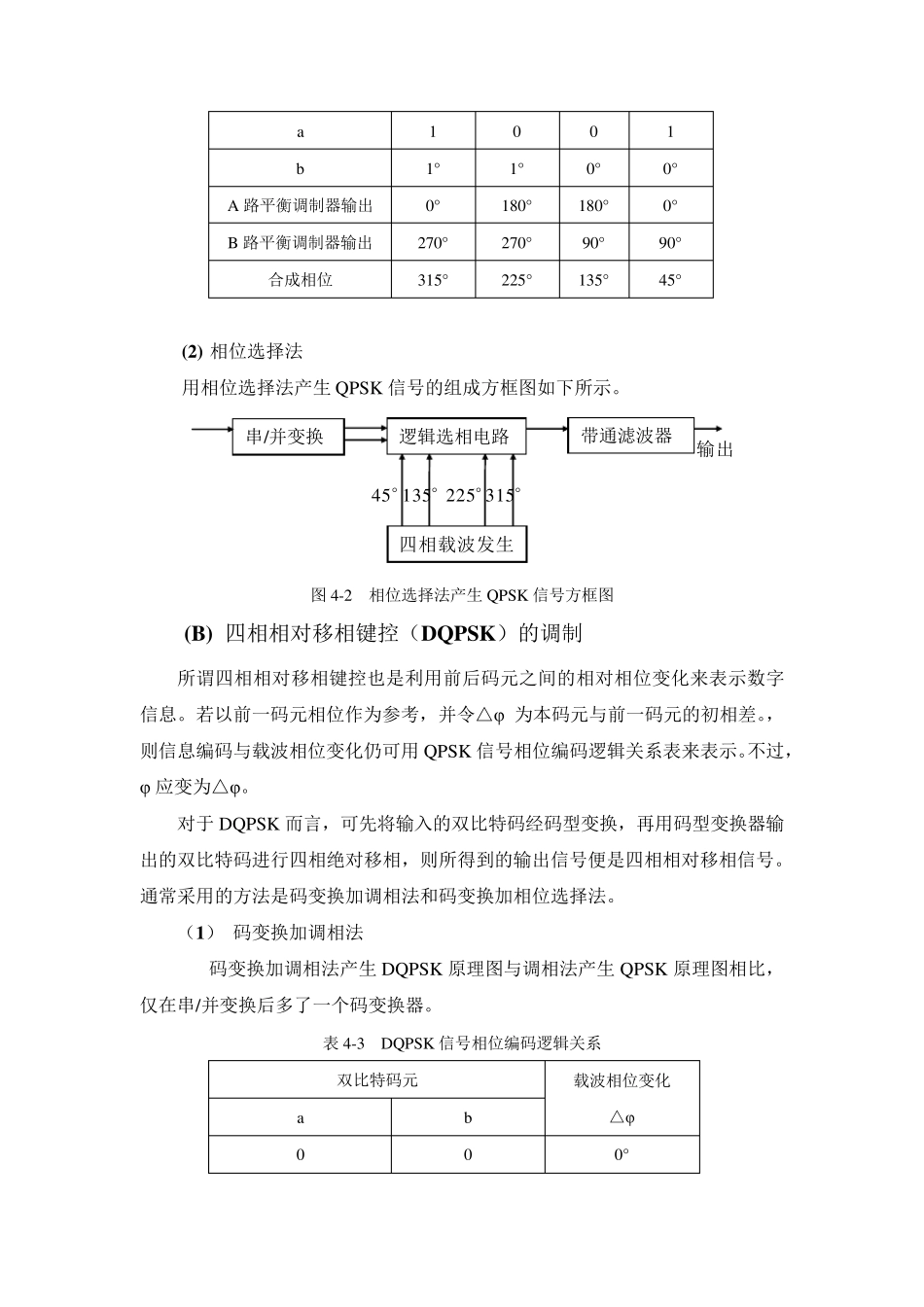

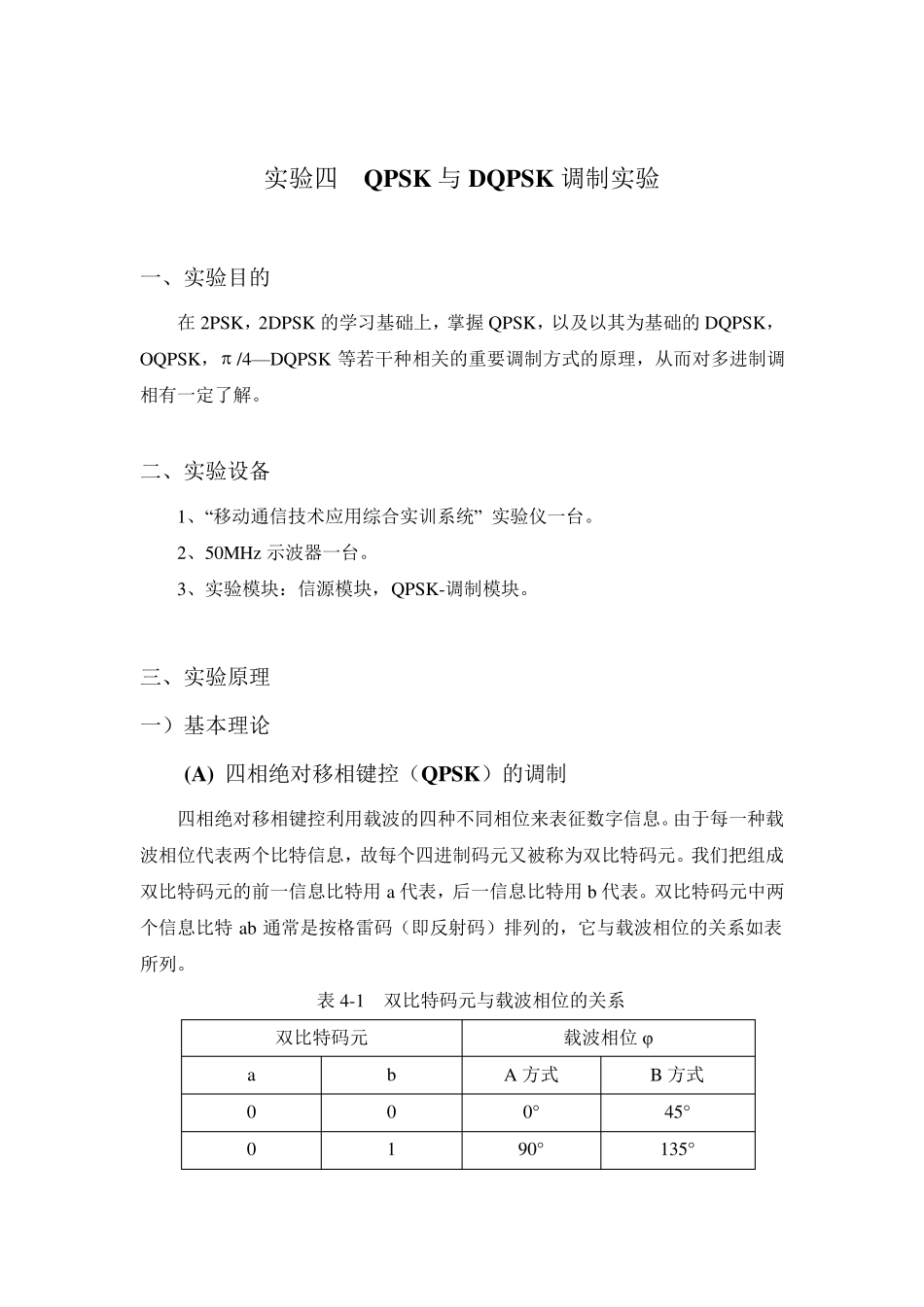

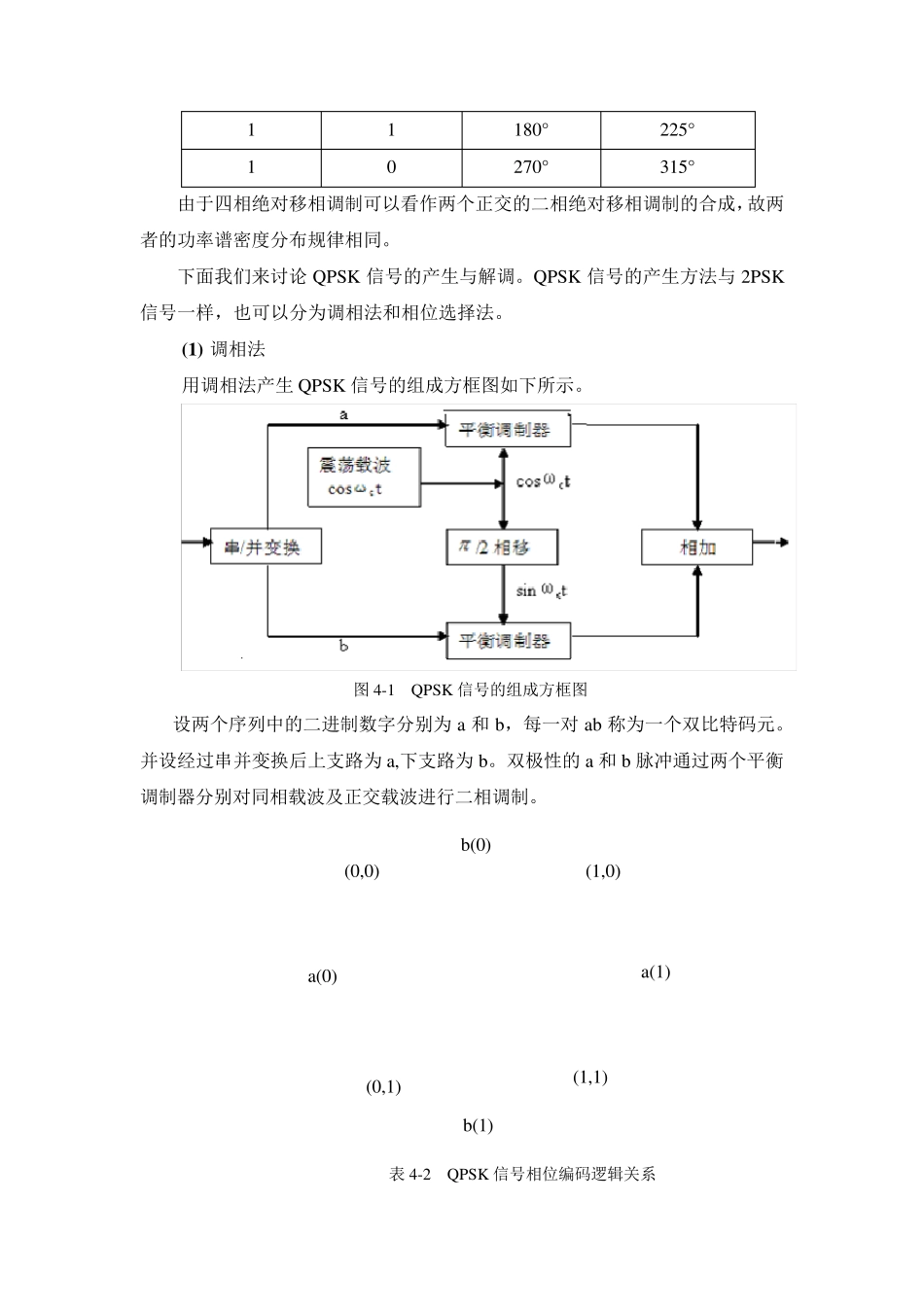

实验四 QPSK 与DQPSK 调制实验 一、实验目的 在 2PSK，2DPSK 的学习基础上，掌握 QPSK，以及以其为基础的 DQPSK，OQPSK， /4—DQPSK 等若干种相关的重要调制方式的原理，从而对多进制调相有一定了解。 二、实验设备 1、“移动通信技术应用综合实训系统” 实验仪一台。 2、50MHz 示波器一台。 3、实验模块：信源模块，QPSK-调制模块。 三、实验原理 一）基本理论 (A) 四相绝对移相键控（QPSK）的调制 四相绝对移相键控利用载波的四种不同相位来表征数字信息。由于每一种载波相位代表两个比特信息，故每个四进制码元又被称为双比特码元。我们把组成双比特码元的前一信息比特用 a 代表，后一信息比特用 b 代表。双比特码元中两个信息比特 ab 通常是按格雷码（即反射码）排列的，它与载波相位的关系如表所列。 表 4-1 双比特码元与载波相位的关系 双比特码元 载波相位 φ a b A 方式 B 方式 0 0 0° 45° 0 1 90° 135° 1 1 180° 225° 1 0 270° 315° 由于四相绝对移相调制可以看作两个正交的二相绝对移相调制的合成，故两者的功率谱密度分布规律相同。 下面我们来讨论 QPSK 信号的产生与解调。QPSK 信号的产生方法与 2PSK信号一样，也可以分为调相法和相位选择法。 (1 ) 调相法 用调相法产生 QPSK 信号的组成方框图如下所示。 图 4-1 QPSK 信号的组成方框图 设两个序列中的二进制数字分别为 a 和 b，每一对ab 称为一个双比特码元。并设经过串并变换后上支路为 a,下支路为 b。双极性的a 和 b 脉冲通过两个平衡调制器分别对同相载波及正交载波进行二相调制。 a(1)(1,0)b(0)(0,0)a(0)b(1)(0,1)(1,1) 表 4-2 QPSK 信号相位编码逻辑关系 a 1 0 0 1 b 1° 1° 0° 0° A 路平衡调制器输出 0° 180° 180° 0° B 路平衡调制器输出 270° 270° 90° 90° 合成相位 315° 225° 135° 45° (2) 相位选择法 用相位选择法产生QPSK 信号的组成方框图如下所示。 串/并变换 逻辑选相电路 带通滤波器 四相载波发生输出45°135°225°315° 图4-2 相位选择法产生QPSK 信号方框图 (B) 四相相对移相键控（DQPSK）的调制 所谓四相相对移相键控也是利用前后码元之间的相对相位变化来表示数字信息。若以前一码元相位作为参考，并令△φ 为本码元与前一码元的初相差。，则信息编码与载波相位变化仍可用QPSK 信号相位编码逻辑关...
