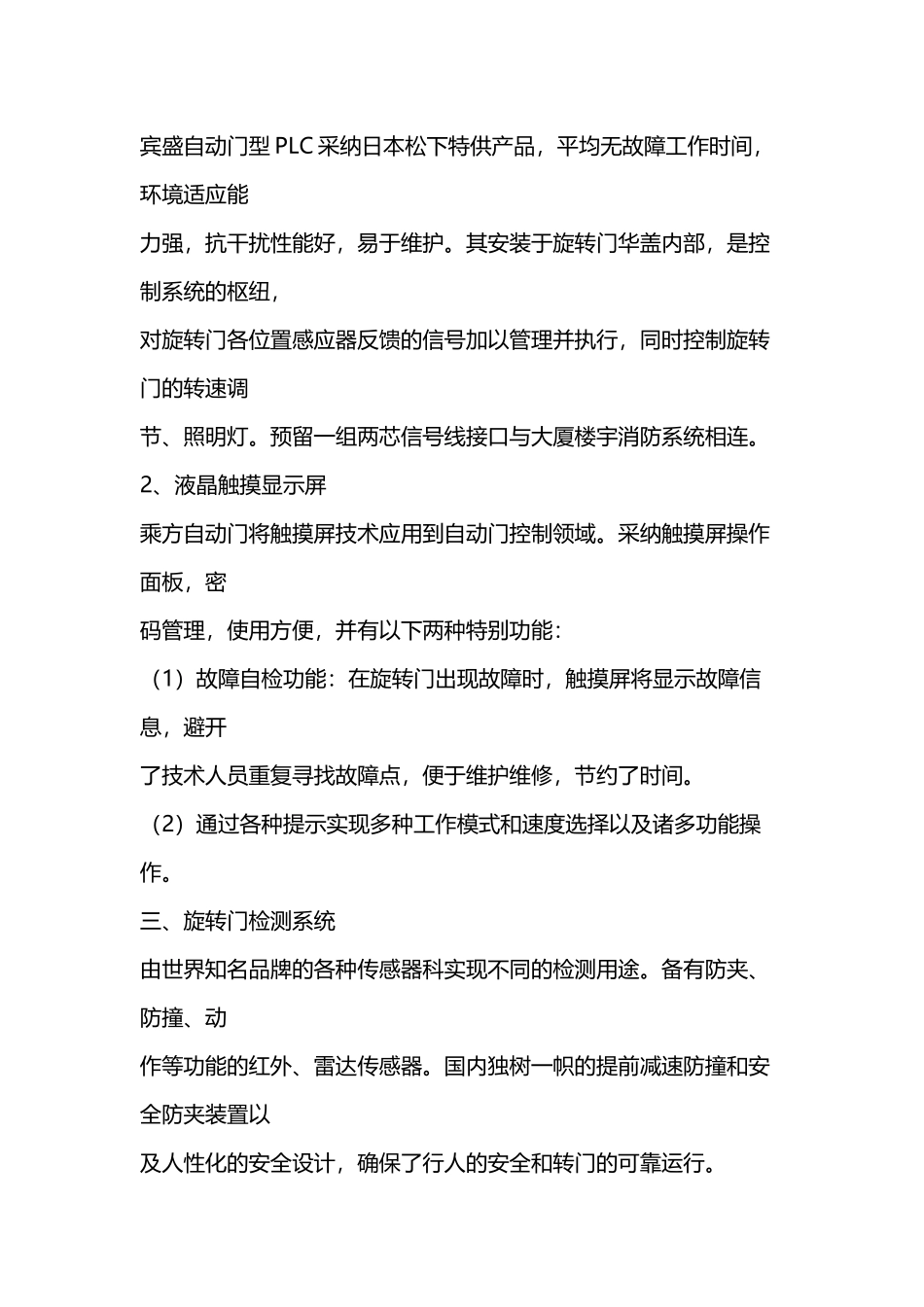

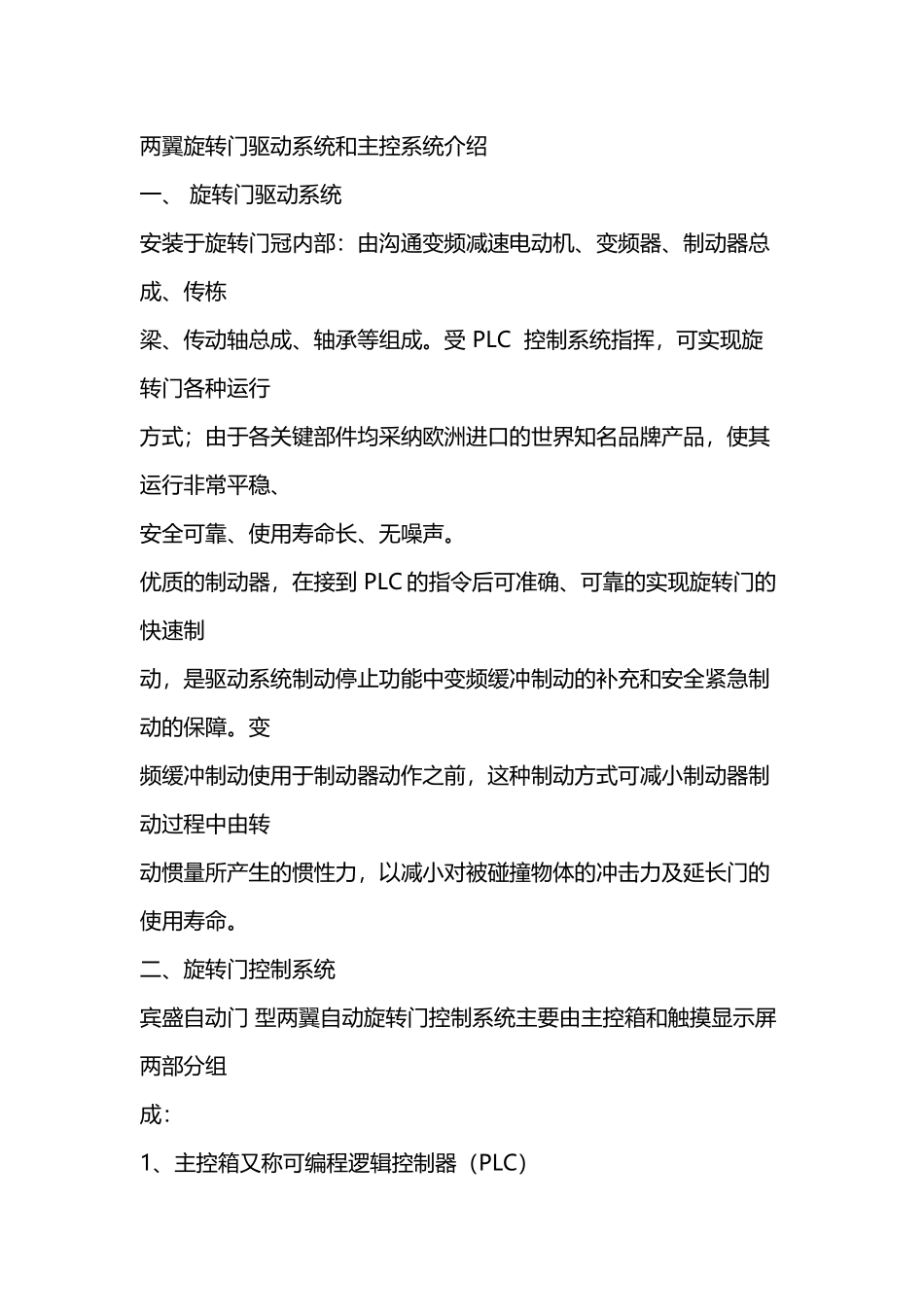

两翼旋转门驱动系统和主控系统介绍(5页)Good is good, but better carries it.精益求精，善益求善。两翼旋转门驱动系统和主控系统介绍一、 旋转门驱动系统安装于旋转门冠内部：由沟通变频减速电动机、变频器、制动器总成、传栋梁、传动轴总成、轴承等组成。受 PLC 控制系统指挥，可实现旋转门各种运行方式；由于各关键部件均采纳欧洲进口的世界知名品牌产品，使其运行非常平稳、安全可靠、使用寿命长、无噪声。优质的制动器，在接到 PLC 的指令后可准确、可靠的实现旋转门的快速制动，是驱动系统制动停止功能中变频缓冲制动的补充和安全紧急制动的保障。变频缓冲制动使用于制动器动作之前，这种制动方式可减小制动器制动过程中由转动惯量所产生的惯性力，以减小对被碰撞物体的冲击力及延长门的使用寿命。二、旋转门控制系统宾盛自动门 型两翼自动旋转门控制系统主要由主控箱和触摸显示屏两部分组成：1、主控箱又称可编程逻辑控制器（PLC）宾盛自动门型 PLC 采纳日本松下特供产品，平均无故障工作时间，环境适应能力强，抗干扰性能好，易于维护。其安装于旋转门华盖内部，是控制系统的枢纽，对旋转门各位置感应器反馈的信号加以管理并执行，同时控制旋转门的转速调节、照明灯。预留一组两芯信号线接口与大厦楼宇消防系统相连。2、液晶触摸显示屏乘方自动门将触摸屏技术应用到自动门控制领域。采纳触摸屏操作面板，密码管理，使用方便，并有以下两种特别功能：（1）故障自检功能：在旋转门出现故障时，触摸屏将显示故障信息，避开了技术人员重复寻找故障点，便于维护维修，节约了时间。（2）通过各种提示实现多种工作模式和速度选择以及诸多功能操作。三、旋转门检测系统由世界知名品牌的各种传感器科实现不同的检测用途。备有防夹、防撞、动作等功能的红外、雷达传感器。国内独树一帜的提前减速防撞和安全防夹装置以及人性化的安全设计，确保了行人的安全和转门的可靠运行。四、结构部分1、框架全部昆山国展型材制作框架。直径大于 5.4 米的旋转门外部再采纳钢制的立柱进行加固，以提高门体的稳定性。2、玻璃固定弧形玻璃采纳弧形钢化安全玻璃或弧形夹胶安全玻璃。动扇玻璃根据建设部规定采纳 6mm 平板钢化玻璃。自动推拉门及各平面玻璃根据建设部规定采纳 6mm 平板钢化玻璃。3、天花天花：采纳优质经氟碳喷涂的象牙白铝板（标配），内装 12 盏飞利浦《金爵士》优质高档圆点照明装饰射灯。天花外壳及构架：铝型材。4、旋转部...
