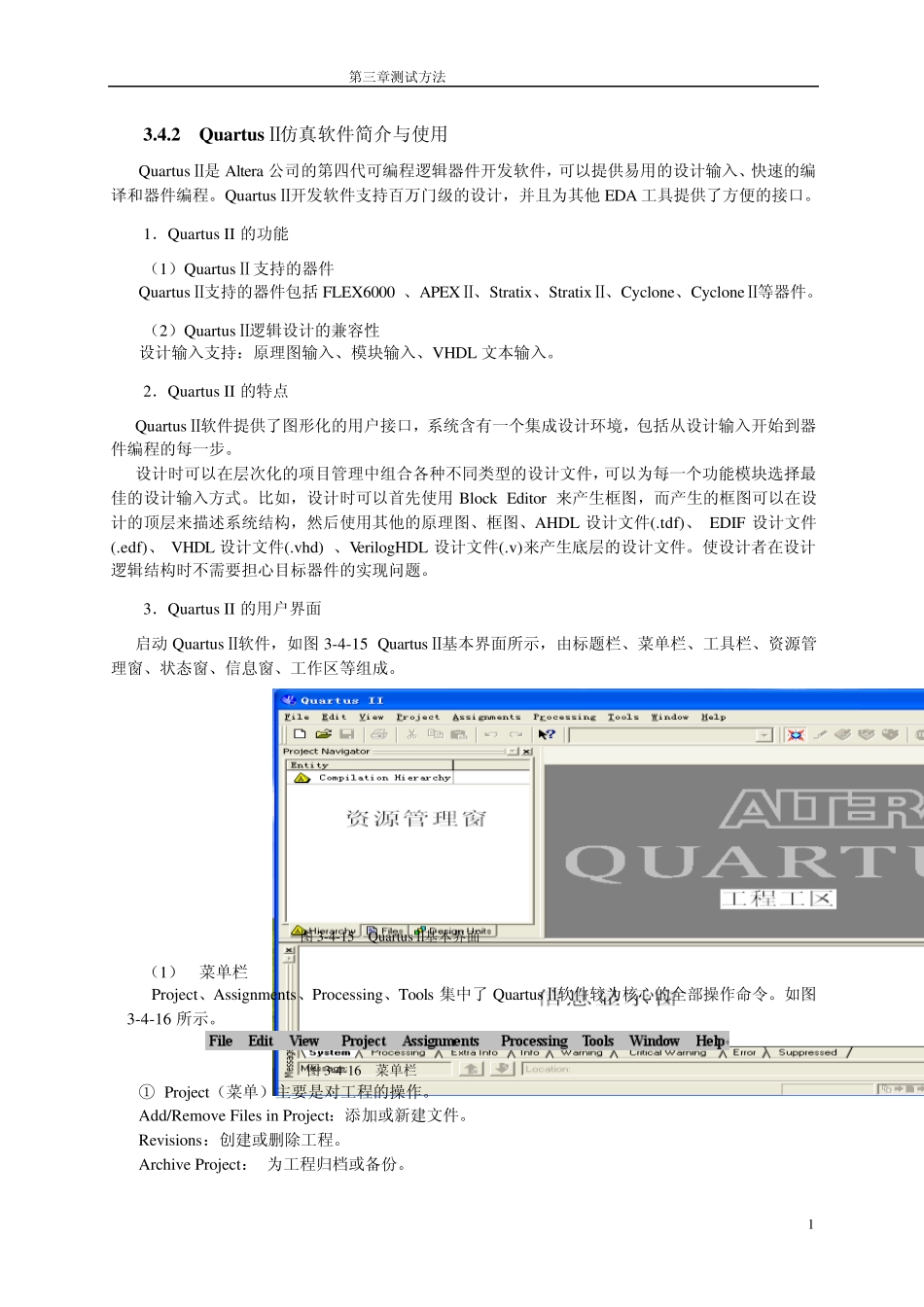

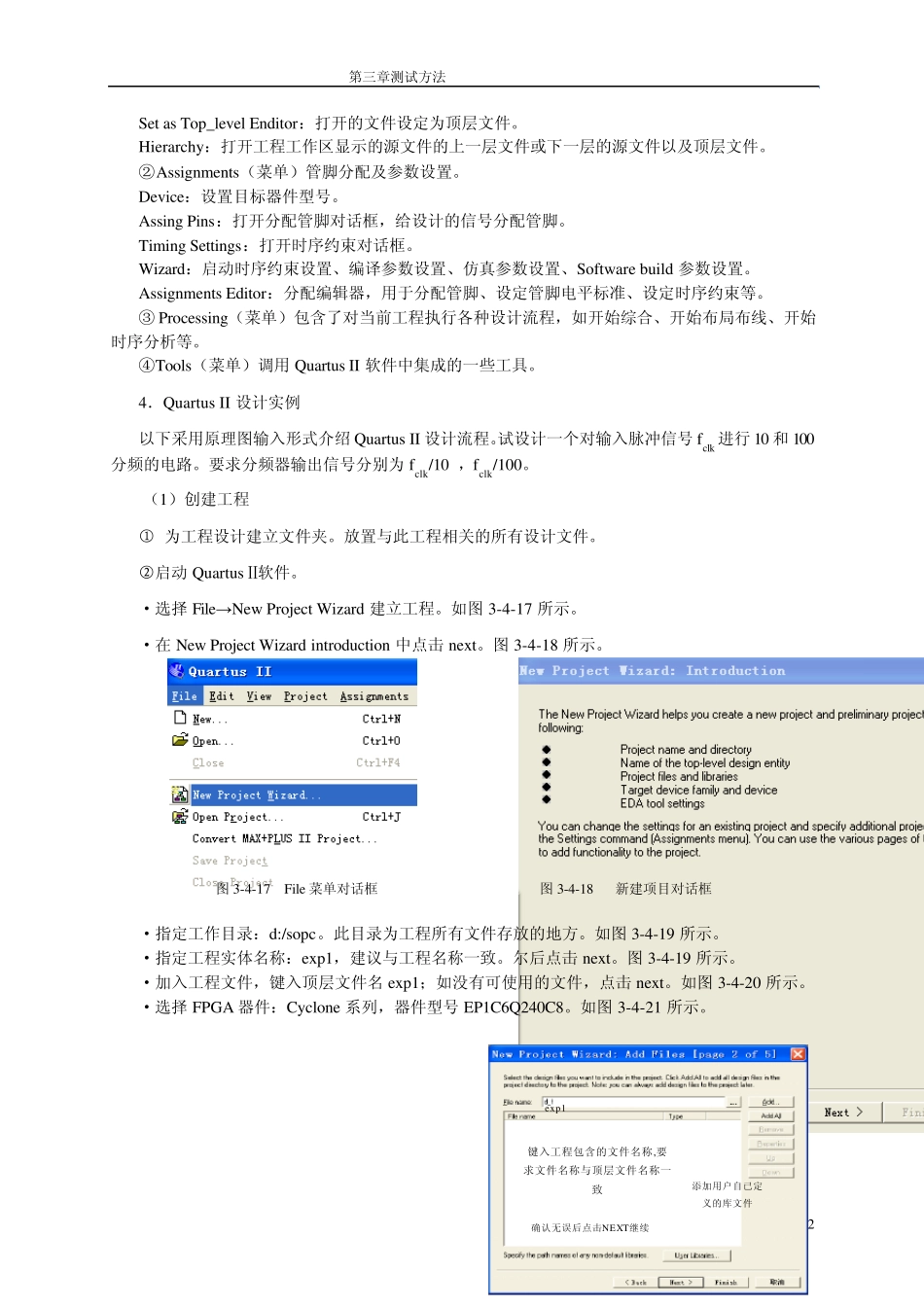

第三章测试方法 1 3.4.2 Qu artu sⅡ仿真软件简介与使用 Qu artu sⅡ是 Altera 公司的第四代可编程逻辑器件开发软件，可以提供易用的设计输入、快速的编译和器件编程。Qu artu sⅡ开发软件支持百万门级的设计，并且为其他 EDA 工具提供了方便的接口。 1．Qu artu s II 的功能 （1）Qu artu sⅡ支持的器件 Qu artu sⅡ支持的器件包括 FLEX6000 、APEXⅡ、Stratix 、Stratix Ⅱ、Cy clone、Cy cloneⅡ等器件。 （2）Qu artu sⅡ逻辑设计的兼容性 设计输入支持：原理图输入、模块输入、VHDL 文本输入。 2．Qu artu s II 的特点 Qu artu sⅡ软件提供了图形化的用户接口，系统含有一个集成设计环境，包括从设计输入开始到器件编程的每一步。 设计时可以在层次化的项目管理中组合各种不同类型的设计文件，可以为每一个功能模块选择最佳的设计输入方式。比如，设计时可以首先使用 Block Editor 来产生框图，而产生的框图可以在设计的顶层来描述系统结构，然后使用其他的原理图、框图、AHDL 设计文件(.tdf)、 EDIF 设计文件(.edf)、 VHDL 设计文件(.v hd) 、VerilogHDL 设计文件(.v )来产生底层的设计文件。使设计者在设计逻辑结构时不需要担心目标器件的实现问题。 3．Qu artu s II 的用户界面 启动 Qu artu sⅡ软件，如图 3-4-15 Qu artu sⅡ基本界面所示，由标题栏、菜单栏、工具栏、资源管理窗、状态窗、信息窗、工作区等组成。 图 3-4-15 Qu artu sⅡ基本界面 （1） 菜单栏 Project、Assignments、Processing、Tools 集中了 Qu artu sⅡ软件较为核心的全部操作命令。如图3-4-16 所示。 图 3-4-16 菜单栏 ① Project（菜单）主要是对工程的操作。 Add/Remov e Files in Project：添加或新建文件。 Rev isions：创建或删除工程。 Archiv e Project： 为工程归档或备份。 第三章测试方法 2 Set as Top_level Enditor：打开的文件设定为顶层文件。 Hierarchy：打开工程工作区显示的源文件的上一层文件或下一层的源文件以及顶层文件。 ② Assignments（菜单）管脚分配及参数设置。 Device：设置目标器件型号。 Assing Pins：打开分配管脚对话框，给设计的信号分配管脚。 Timing Settings：打开时序约束对话框。 Wizard：启动时序约束设置、编译参数设置、仿真参数设置、Software build 参数设置。 Assignments Editor：分配编辑器...
