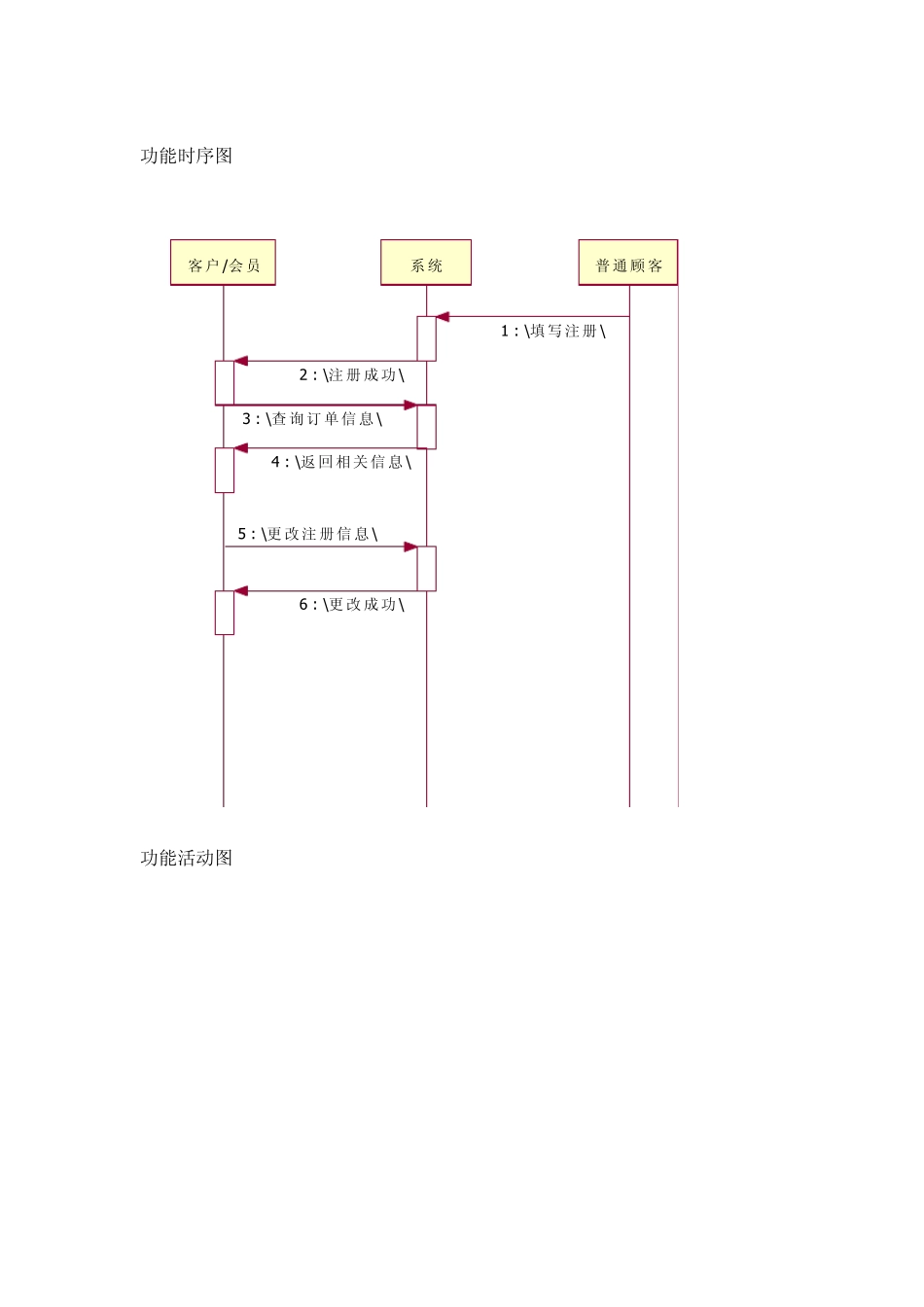

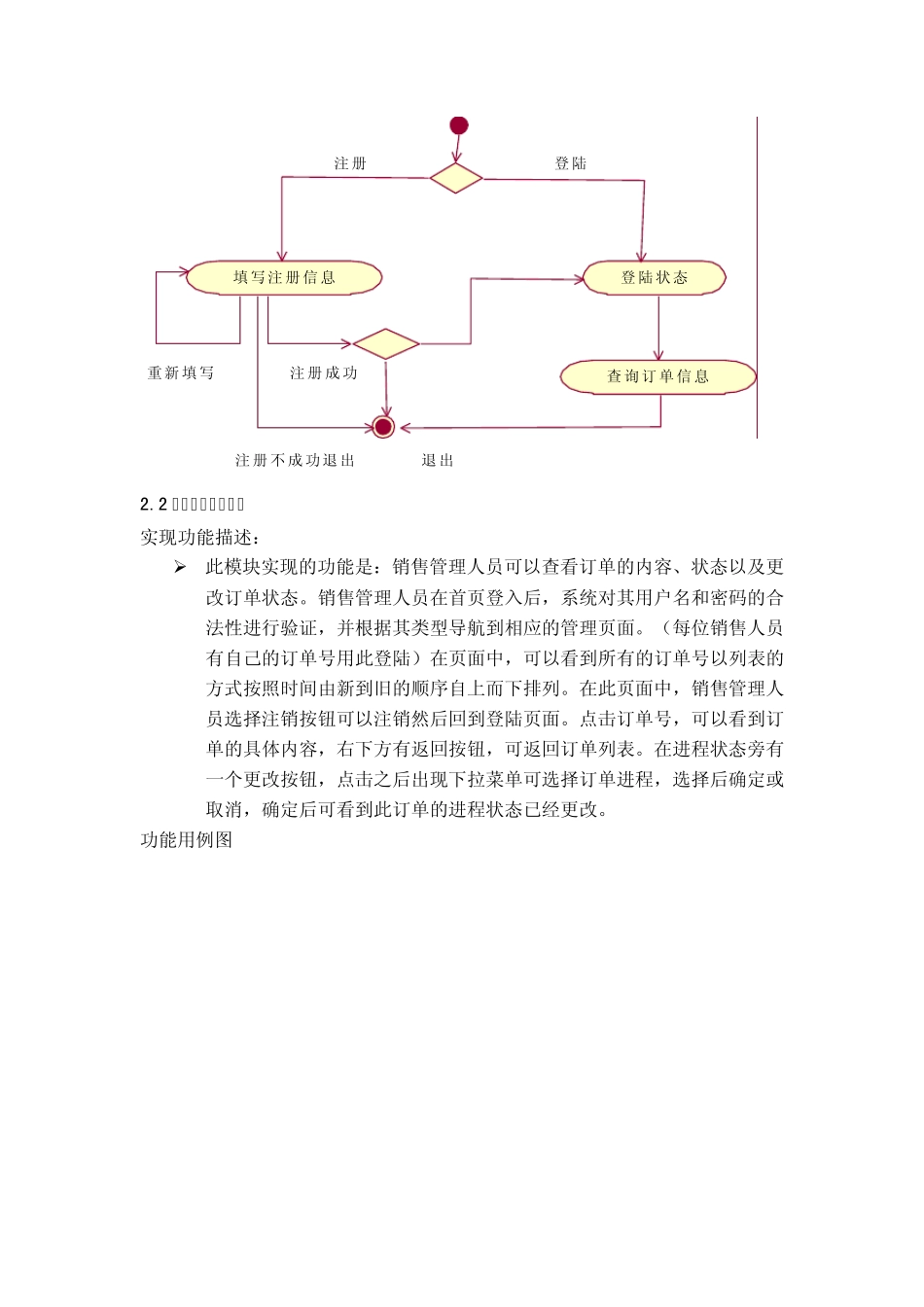

1 会员管理模块 实现功能描述:  会员注册 用户填写自己的登录名,密码,电子邮件地址,联系电话,配送地址等信息注册成为会员,系统会自动为会员分配会员编号并存储会员信息。  会员登录 客户登录网站的时候可以进行会员登录,当用户以匿名身份进入下订单页面的时候需要进行登录,登陆页面需要与注册页面联系。  订单查询 在会员登录状态下,会员可以进行订单查询,查询包括订单信息和产品进度。客户可以对自己所购买的商品的状况进行查询,系统将返回给客户所购买的产品处于哪个生产阶段、配送阶段和预计天数等信息。返回给客户的信息例如:“您购买的产品正在生产中,请耐心等待,预计需要7 天时间可以到货”或是“您所购买的产品已经发货,预计3 天到货,请注意查收。”  个人信息更改 在登录状态下,会员可以进行个人信息的更改,包括密码,联系电话等。 功能用例图 普 通 顾 客客户/会员注册登陆订单信息查询产品进程 查询更 改 个人 信息订单查询«include»«include»会员管 理 模 块 功能时序图 系统客户/会 员普 通 顾 客1 : \填 写 注 册 \ 2 : \注 册 成 功\ 3 : \查 询 订 单 信 息 \ 4 : \返 回 相 关 信 息 \ 5 : \更 改 注 册 信 息 \ 6 : \更 改 成 功\ 功能活动图 填写注册信息登陆状态注册登陆重新填写注册成功查询订单信息退出注册不成功退出 2.2 销售人员管理模块 实现功能描述:  此模块实现的功能是:销售管理人员可以查看订单的内容、状态以及更改订单状态。销售管理人员在首页登入后,系统对其用户名和密码的合法性进行验证,并根据其类型导航到相应的管理页面。(每位销售人员有自己的订单号用此登陆)在页面中,可以看到所有的订单号以列表的方式按照时间由新到旧的顺序自上而下排列。在此页面中,销售管理人员选择注销按钮可以注销然后回到登陆页面。点击订单号,可以看到订单的具体内容,右下方有返回按钮,可返回订单列表。在进程状态旁有一个更改按钮,点击之后出现下拉菜单可选择订单进程,选择后确定或取消,确定后可看到此订单的进程状态已经更改。 功能用例图 销售管理人员销售管理模块登陆查看订单查询产 品 进 程更 改 进 程 状 态 功能时序图 销售管理人员系 统数 据 库1 : \账 号 密 码 \ 2 : \核 对 \ 确 认登陆成 功 /失 败3 : \订单号 \ 4 : \订单号 \ 订单...
