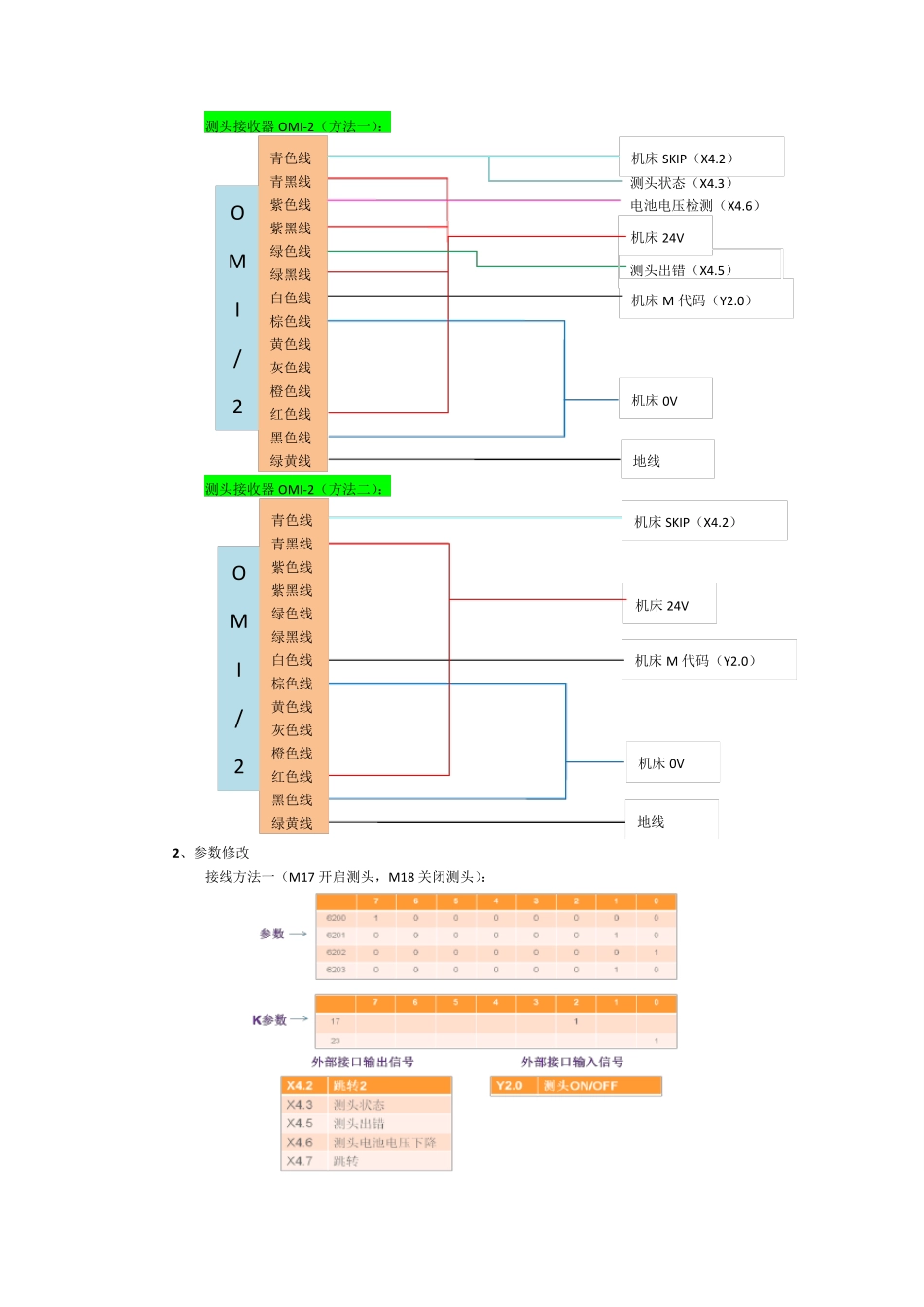

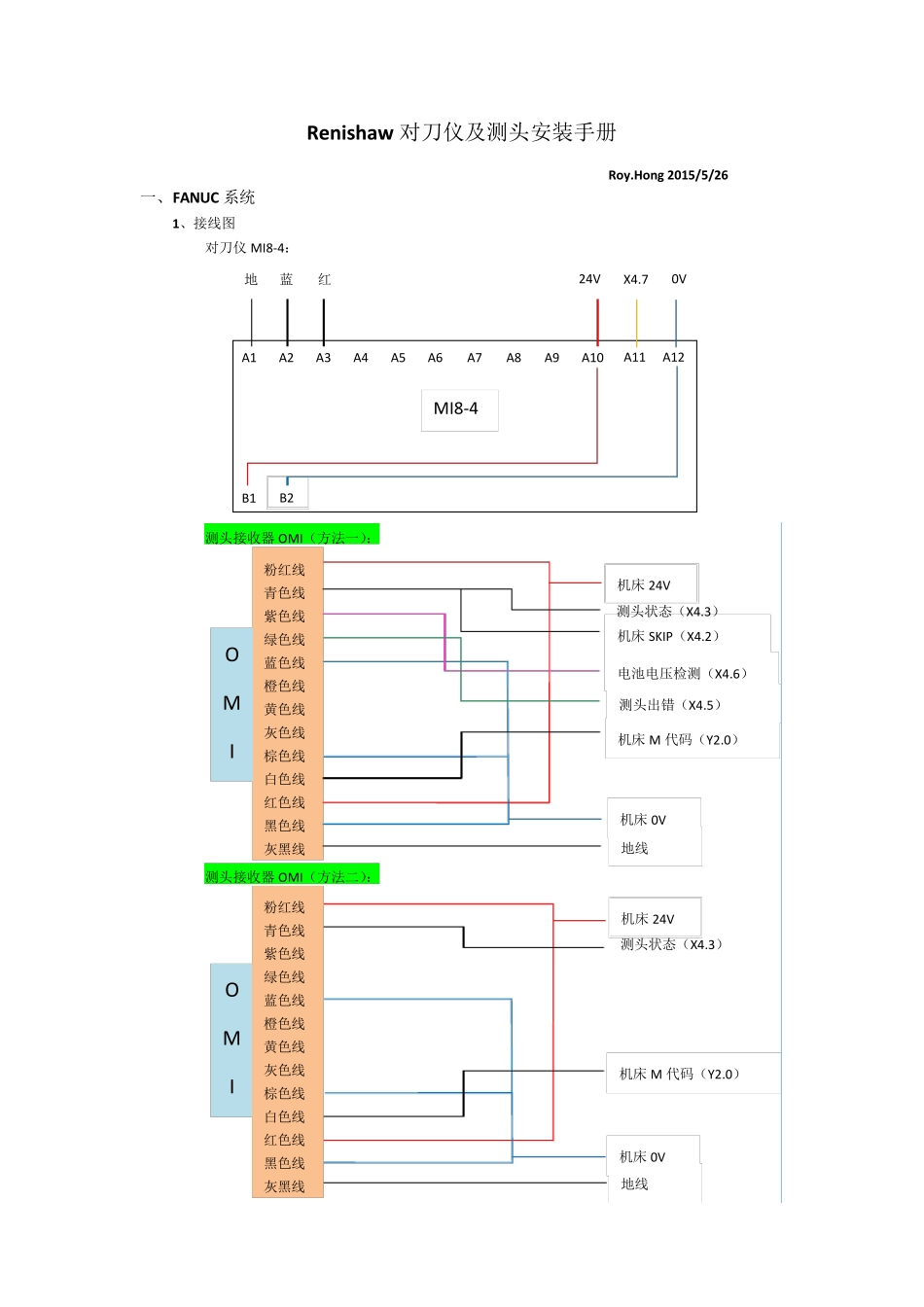

Renishaw 对刀仪及测头安装手册 Roy.Hong 2015/5/26 一、FANUC 系统 1、接线图 对刀仪MI8-4： 测头接收器 OMI（方法一）： 测头接收器 OMI（方法二）： A1 A10 A2 A9 A3 A7 A4 A12 A5 A6 A8 B1 B2 MI8-4 地 蓝 红 24V 0V X4.7 A11 粉红线 青色线 紫色线 绿色线 蓝色线 橙色线 黄色线 灰色线 棕色线 白色线 红色线 黑色线 灰黑线 机床 24V 机床 0V 机床 SKIP（X4.2） 机床 M 代码（Y2.0） 地线 电池电压检测（X4.6） 测头出错（X4.5） 测头状态（X4.3） O M I 机床 24V 机床 0V 机床 M 代码（Y2.0） 地线 测头状态（X4.3） O M I 粉红线 青色线 紫色线 绿色线 蓝色线 橙色线 黄色线 灰色线 棕色线 白色线 红色线 黑色线 灰黑线 测头接收器OMI-2（方法一）： 测头接收器OMI-2（方法二）： 2 、参数修改 接线方法一（M17 开启测头，M18 关闭测头）： 机床 24V 机床 0V 机床 M 代码（Y2.0） 青色线 青黑线 紫色线 紫黑线 绿色线 绿黑线 白色线 棕色线 黄色线 灰色线 橙色线 红色线 黑色线 绿黄线 机床 SKIP（X4.2） 电池电压检测（X4.6） 测头出错（X4.5） 测头状态（X4.3） 地线 O M I / 2 机床 24V 机床 0V 机床 M 代码（Y2.0） 机床 SKIP（X4.2） 地线 O M I / 2 青色线 青黑线 紫色线 紫黑线 绿色线 绿黑线 白色线 棕色线 黄色线 灰色线 橙色线 红色线 黑色线 绿黄线 接线方法二（M103 开启/关闭测头）： 3、检测信号 a、方法一 接线完毕后，观察机床信号状态 X0004 状态栏，手动点触对刀仪平台，X4.7 状态出现 0-1变化，则说明有信号，反之，无信号。检测测头信号时，需先将测头打开（M17/M18 或者 M103），手触碰探针，X4.3 状态出现 0-1 变化，则说明有信号，反之，无信号。 b、方法二 方法一是观察状态栏的变化，真正运行对刀仪及测头是通过 G31 移动，所以可以通过在MDI 模式下，运行 G91G31X-10.F10.;，看到机床工作台位置在移动，手触碰对刀仪平台，位置移动结束，即程序立即结束，则说明有信号，反之，无信号。再检测测头信号时，需先将测头打开（M17/M18 或者 M103），MDI 模式下，运行 G91G31P2X-10.F10.;，看到机床工作台位置在移动，手触碰测针，位置移动结束，即程序立即结束，则说明有信号，反之，无信号。 4、标定对刀仪及测头 标定程序此...
