REVITYJK结构设计软件REVITYJKS用户手册20150915VIP免费

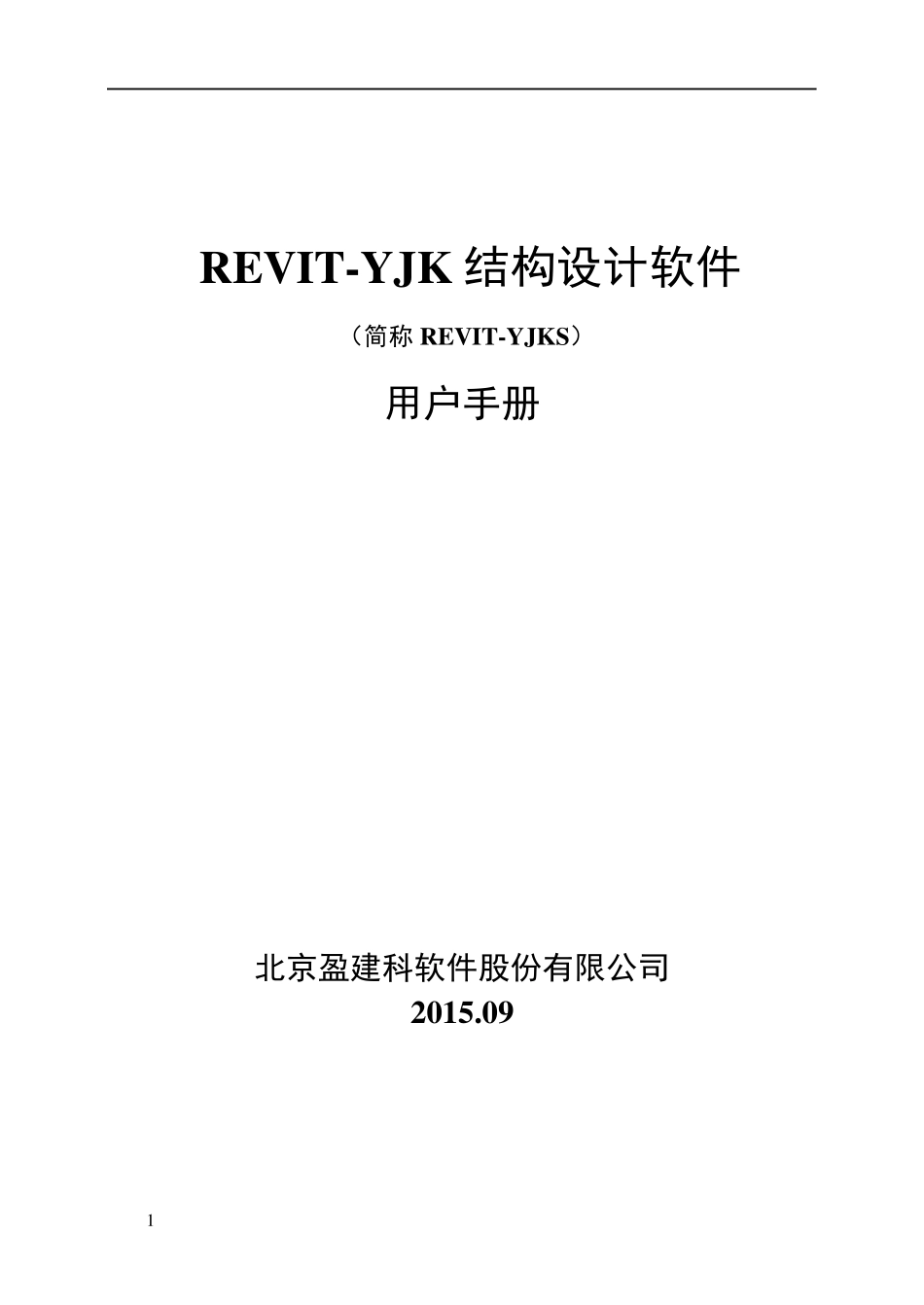

REVITYJK结构设计软件REVITYJKS用户手册20150915_第1页
1/49

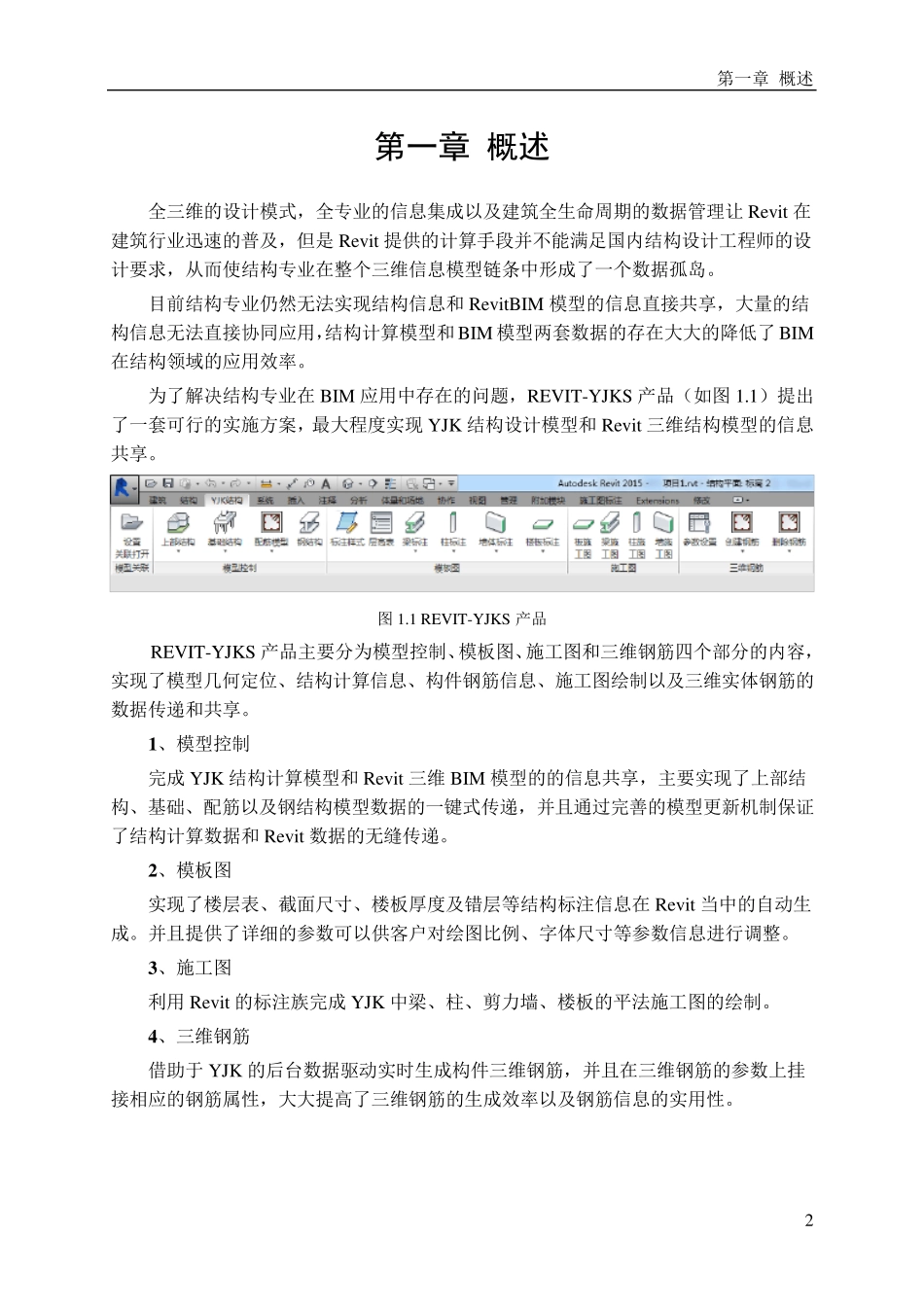

REVITYJK结构设计软件REVITYJKS用户手册20150915_第2页
2/49

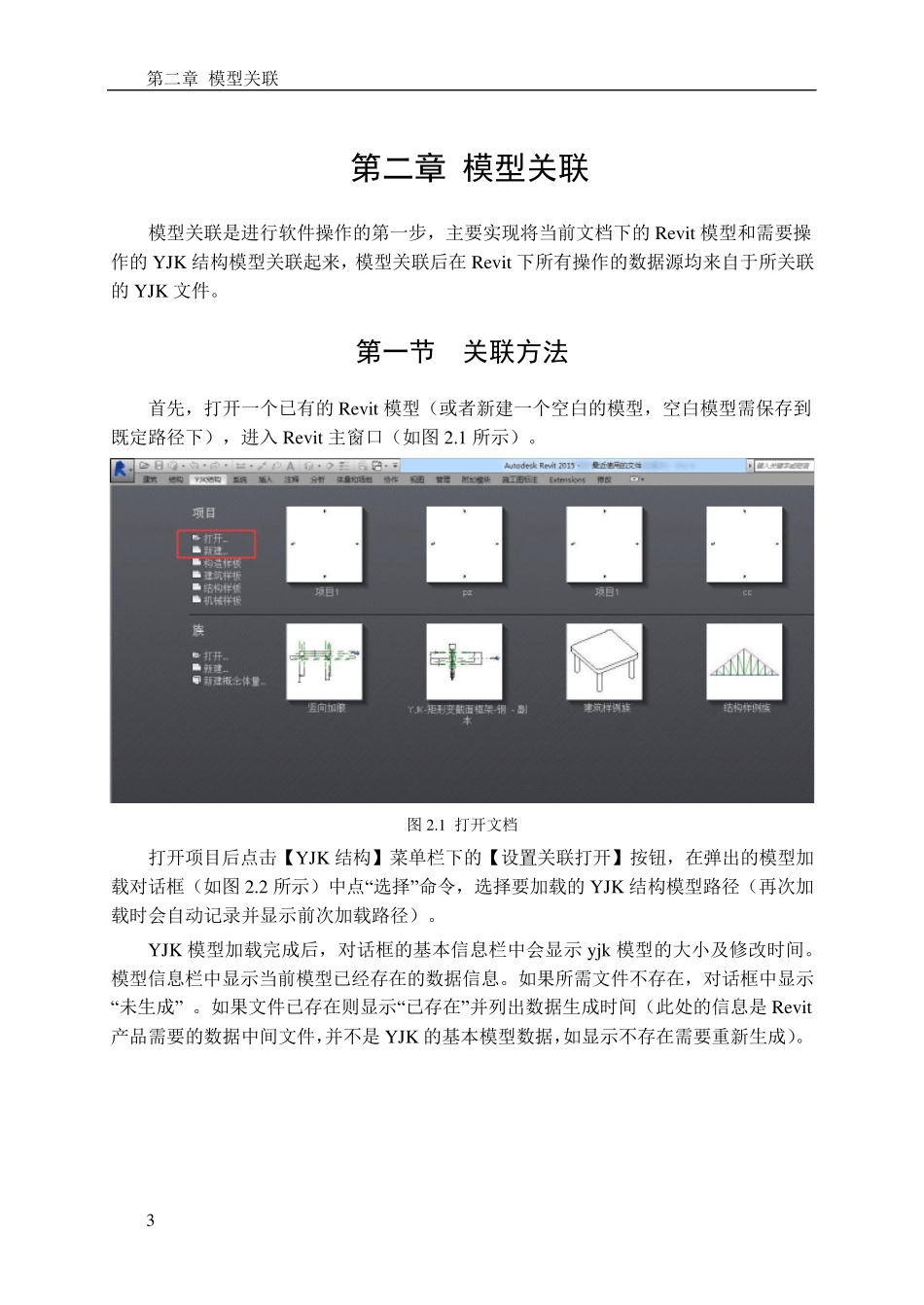

REVITYJK结构设计软件REVITYJKS用户手册20150915_第3页
3/49
1 REVIT-YJK 结构设计软件 (简称REVIT-YJKS) 用户手册 北京盈建科软件股份有限公司 2015.09 第一章 概述 2 第一章 概述 全三维的设计模式,全专业的信息集成以及建筑全生命周期的数据管理让Rev it 在建筑行业迅速的普及,但是Rev it 提供的计算手段并不能满足国内结构设计工程师的设计要求,从而使结构专业在整个三维信息模型链条中形成了一个数据孤岛。 目前结构专业仍然无法实现结构信息和Rev itBIM 模型的信息直接共享,大量的结构信息无法直接协同应用,结构计算模型和BIM 模型两套数据的存在大大的降低了BIM在结构领域的应用效率。 为了解决结构专业在BIM 应用中存在的问题,REVIT-YJKS 产品(如图1.1)提出了一套可行的实施方案,最大程度实现YJK 结构设计模型和Rev it 三维结构模型的信息共享。 图1.1 REVIT-YJKS 产品 REVIT-YJKS 产品主要分为模型控制、模板图、施工图和三维钢筋四个部分的内容,实现了模型几何定位、结构计算信息、构件钢筋信息、施工图绘制以及三维实体钢筋的数据传递和共享。 1 、模型控制 完成YJK 结构计算模型和Rev it 三维BIM 模型的的信息共享,主要实现了上部结构、基础、配筋以及钢结构模型数据的一键式传递,并且通过完善的模型更新机制保证了结构计算数据和Rev it 数据的无缝传递。 2 、模板图 实现了楼层表、截面尺寸、楼板厚度及错层等结构标注信息在Rev it 当中的自动生成。并且提供了详细的参数可以供客户对绘图比例、字体尺寸等参数信息进行调整。 3 、施工图 利用Rev it 的标注族完成YJK 中梁、柱、剪力墙、楼板的平法施工图的绘制。 4 、三维钢筋 借助于 YJK 的后台数据驱动实时生成构件三维钢筋,并且在三维钢筋的参数上挂接相应的钢筋属性,大大提高了三维钢筋的生成效率以及钢筋信息的实用性。 第二章 模型关联 3 第二章 模型关联 模型关联是进行软件操作的第一步,主要实现将当前文档下的Rev it 模型和需要操作的YJK 结构模型关联起来,模型关联后在Rev it 下所有操作的数据源均来自于所关联的YJK 文件。 第一节 关联方法 首先,打开一个已有的Rev it 模型(或者新建一个空白的模型,空白模型需保存到既定路径下),进入 Rev it 主窗口(如图 2.1 所示)。 图 2.1 打开文档 打开项目后点击【YJK 结构】菜单栏下的【设置关联打开】按钮,在弹出的模型加载对话框(如图 2.2 所示)中点“选择”命令,选择要...
