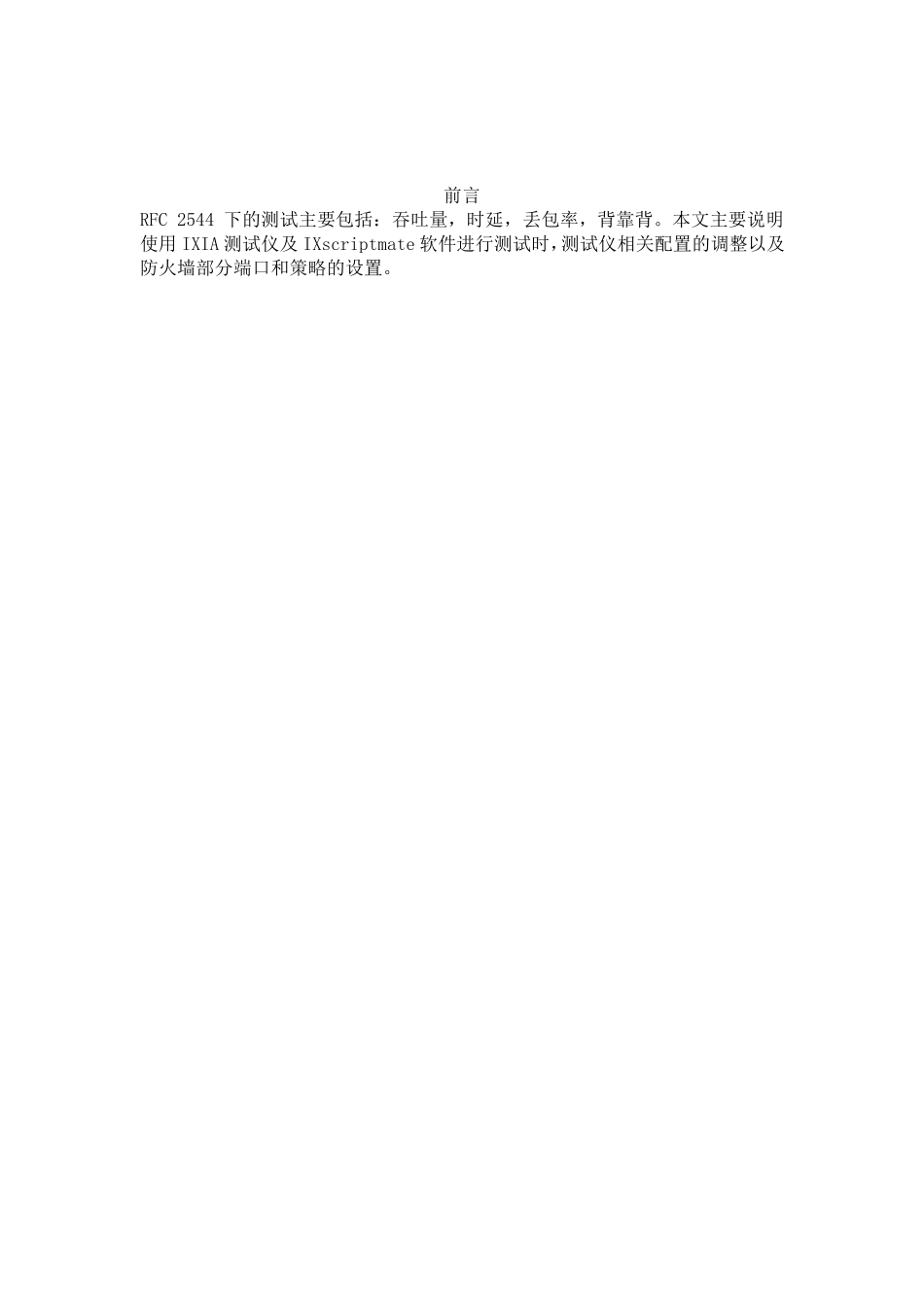

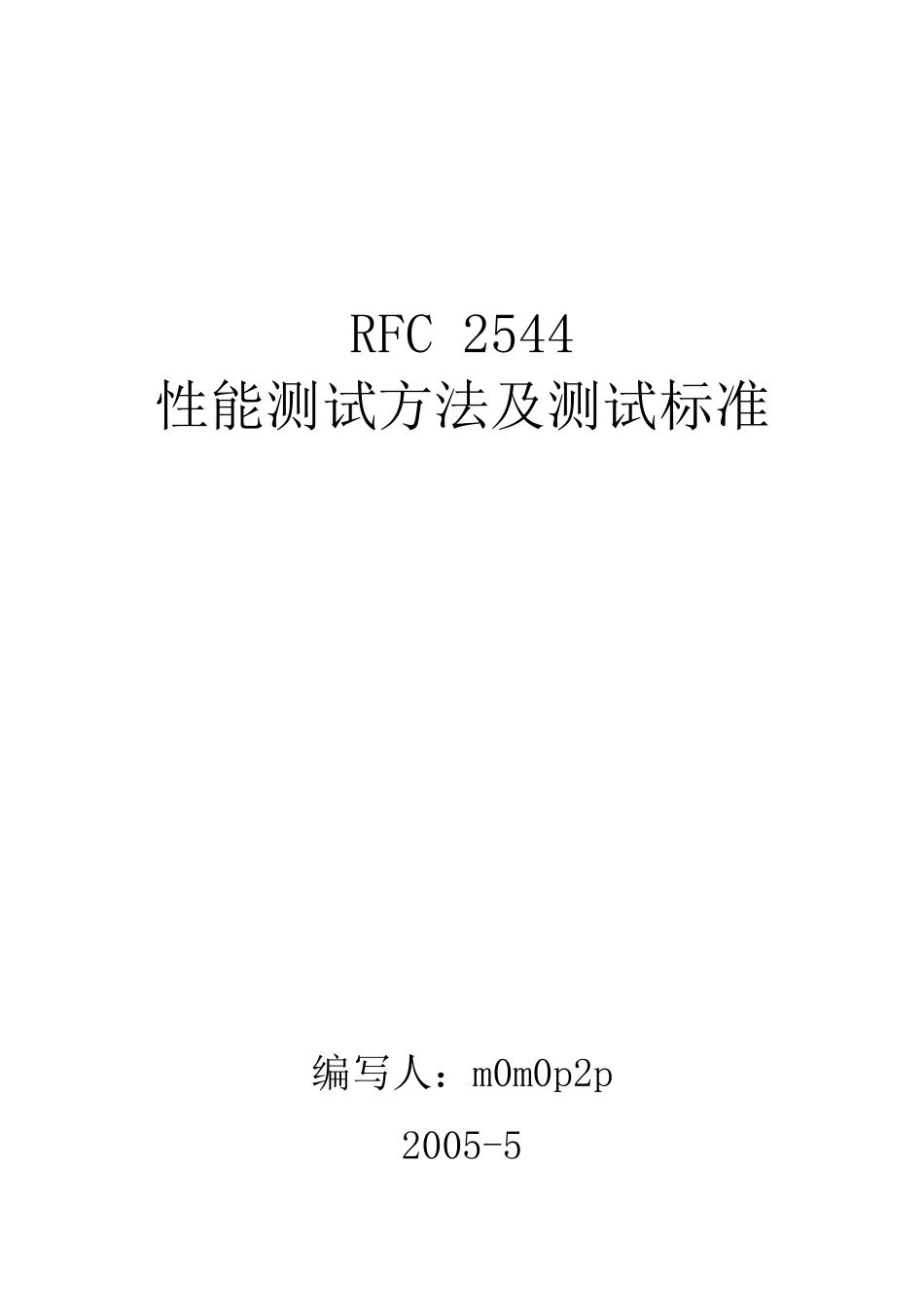

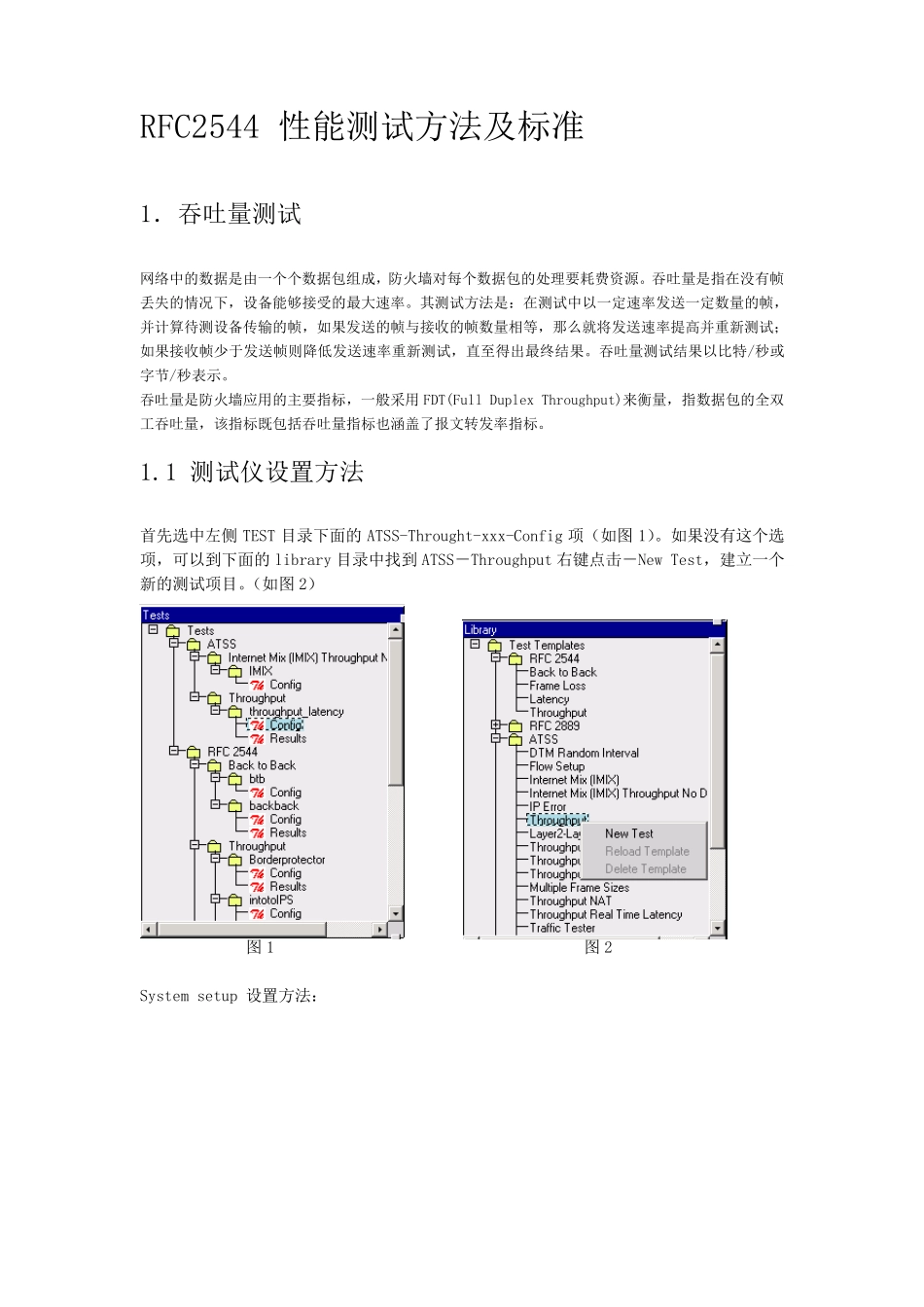

RFC 2544 性能测试方法及测试标准 编写人：m0m0p2p 2005-5 前言 RFC 2544 下的测试主要包括：吞吐量，时延，丢包率，背靠背。本文主要说明使用 IXIA 测试仪及 IXscriptmate 软件进行测试时，测试仪相关配置的调整以及防火墙部分端口和策略的设置。 RFC2544 性能测试方法及标准 1．吞吐量测试 网络中的数据是由一个个数据包组成，防火墙对每个数据包的处理要耗费资源。吞吐量是指在没有帧丢失的情况下，设备能够接受的最大速率。其测试方法是：在测试中以一定速率发送一定数量的帧，并计算待测设备传输的帧，如果发送的帧与接收的帧数量相等，那么就将发送速率提高并重新测试；如果接收帧少于发送帧则降低发送速率重新测试，直至得出最终结果。吞吐量测试结果以比特/秒或字节/秒表示。 吞吐量是防火墙应用的主要指标，一般采用 FDT(Full Duplex Throughput)来衡量，指数据包的全双工吞吐量，该指标既包括吞吐量指标也涵盖了报文转发率指标。 1.1 测试仪设置方法 首先选中左侧 TEST 目录下面的ATSS-Throught-xxx-Config 项（如图 1）。如果没有这个选项，可以到下面的library 目录中找到 ATSS－Throughput 右键点击－New Test，建立一个新的测试项目。（如图 2） 图 1 图 2 System setup 设置方法： Port setup 设置方法： 注意右侧的settings 里面的端口自动协商功能应该开启（Auto Negotiate on） 如果使用千兆端口测试百兆设备的时候注意要将端口的SPEED 设置为copper100 Traffic setup 设置方法： Frame date 选择IP，然后点击ip port names& VLAN IDs 进行测试仪端口的IP 地址设置 ，Map 选择manual，点击configure，进行测试map 的设置，双向测试一般采用交叉式的测试方式：如下图：（注意图右侧的Configure maps） Test setup 设置方法： 测试采取每个帧的测试时间为1 分钟，每个帧进行2 次测试。 Search type 选择 binary，其他参数保持默认。 如果需要进行多流测试，则修改 Address per port 的数值。如需要进行100 流测试，则将Address per port 数值设置为100。 如果此时被测设备已经设置完毕，则可以点击开始按钮，进行吞吐量测试了。 2．时延测试 防火墙的延时（Latency ）是指从防火墙接收到数据包到开始向目的端口复制数据包之间的时间间隔。 在时延测试中，按一个固定的持续时间发送帧，每一秒会有一个打了tag 的帧被传输出去，当测试仪...
