RMW1系列万能式断路器VIP免费

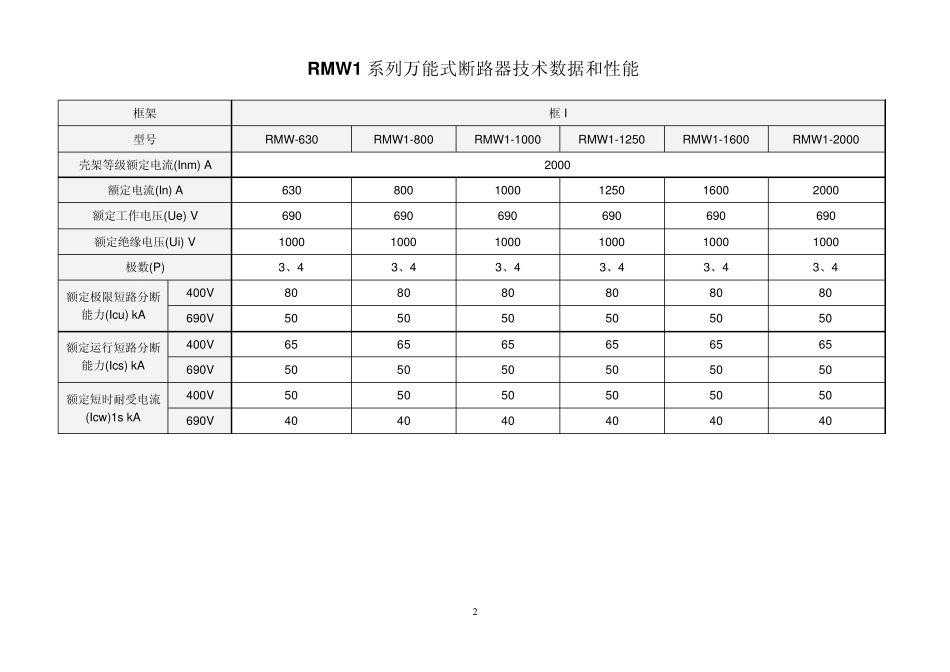

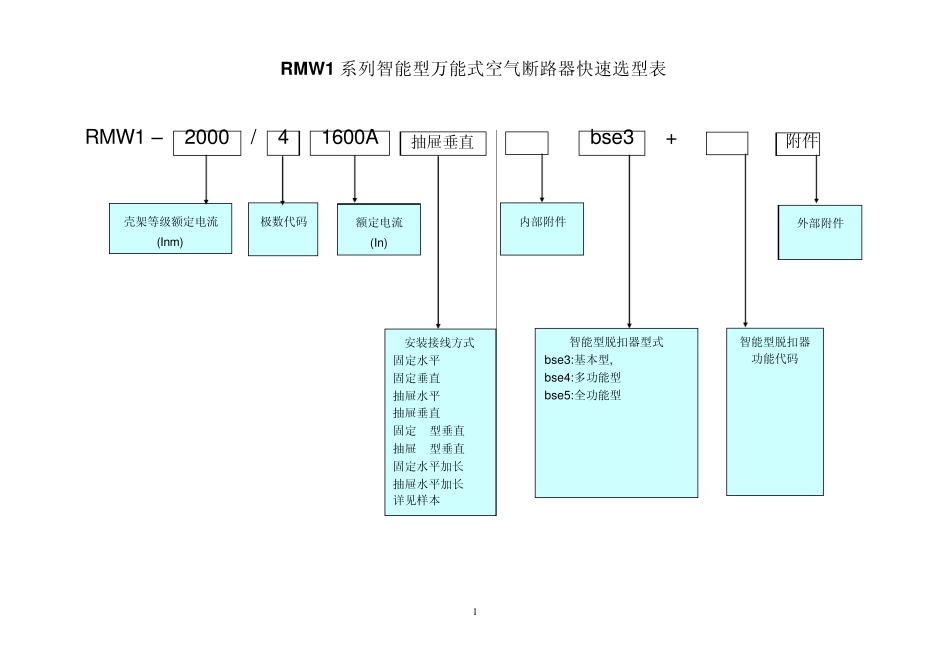

1 RMW 1 系列智能型万能式空气断路器快速选型表 RMW1 – 2000 / 4 1600A 抽屉垂直 bse3 + 附件 极数代码 安装接线方式 固定水平 固定垂直 抽屉水平 抽屉垂直 固定 L型垂直 抽屉 L型垂直 固定水平加长 抽屉水平加长 详见样本 壳架等级额定电流 (Inm) 额定电流 (In) 智能型脱扣器型式 bse3:基本型, bse4:多功能型 bse5:全功能型 智能型脱扣器功能代码 内部附件 外部附件 2 RMW 1 系列万能式断路器技术数据和性能 框架 框I 型号 RMW-630 RMW1-800 RMW1-1000 RMW1-1250 RMW1-1600 RMW1-2000 壳架等级额定电流(Inm) A 2000 额定电流(In) A 630 800 1000 1250 1600 2000 额定工作电压(Ue) V 690 690 690 690 690 690 额定绝缘电压(Ui) V 1000 1000 1000 1000 1000 1000 极数(P) 3、4 3、4 3、4 3、4 3、4 3、4 额定极限短路分断能力(Icu) kA 400V 80 80 80 80 80 80 690V 50 50 50 50 50 50 额定运行短路分断能力(Ics) kA 400V 65 65 65 65 65 65 690V 50 50 50 50 50 50 额定短时耐受电流(Icw )1s kA 400V 50 50 50 50 50 50 690V 40 40 40 40 40 40 3 RMW 1 系列万能式断路器技术数据和性能 框架 框II 框III 型号 RMW-2000 RMW1-2500 RMW1-2900 RMW1-3200 RMW1-4000/3 RMW1-4000/4 RMW1-5000 RMW1-6300 壳架等级额定电流(Inm) A 3200 4000 6300 额定电流(In) A 2000 2500 2900 3200 4000 4000 5000 6300 额定工作电压(Ue) V 690 690 690 690 690 690 690 690 额定绝缘电压(Ui) V 1000 1000 1000 1000 1000 1000 1000 1000 极数(P) 3、4 3、4 3、4 3、4 3 4 3、4 3、4 额定极限短路 分断能力(Icu) kA 400V 100 100 100 100 100 120 120 120 690V 65 65 65 65 65 85 85 85 额定运行短路 分断能力(Ics) kA 400V 80 80 80 80 80 100 100 100 690V 50 50 50 50 50 75 75 75 额定短时耐受电流(Icw )1s kA 400V 80 80 80 80 80 100 100 100 690V 50 50 50 50 50 75 75 75 4 RMW 1 系列万能式断路器智能型脱扣器功能代码 功能 代码 智能型脱扣器型式 bse3 bse4 bse5 短路短延时保护 DY ○ ● ● 差值型接地故障，无中性线保护 T ○ ● ● 差值型接地故障，有中性...
