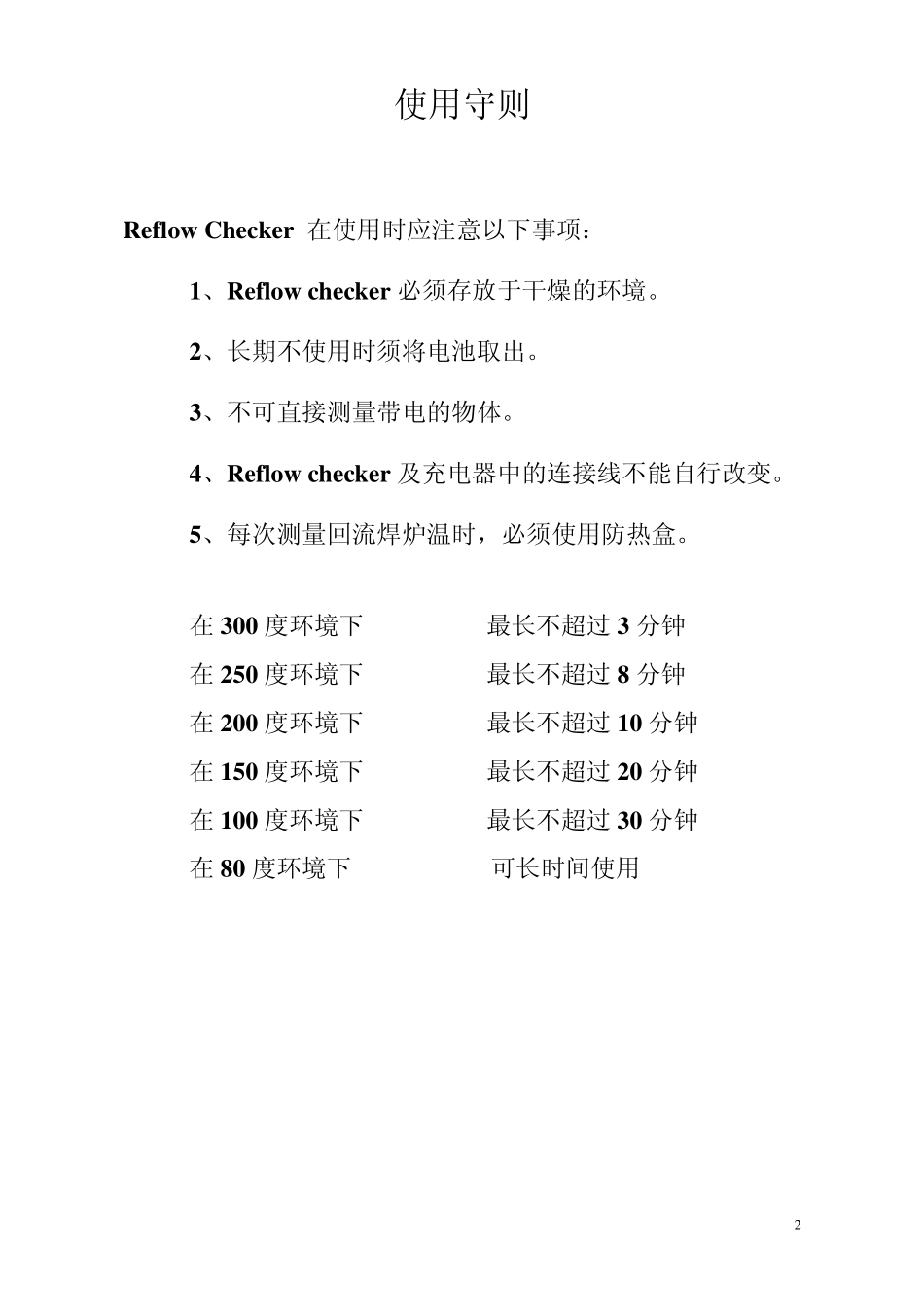

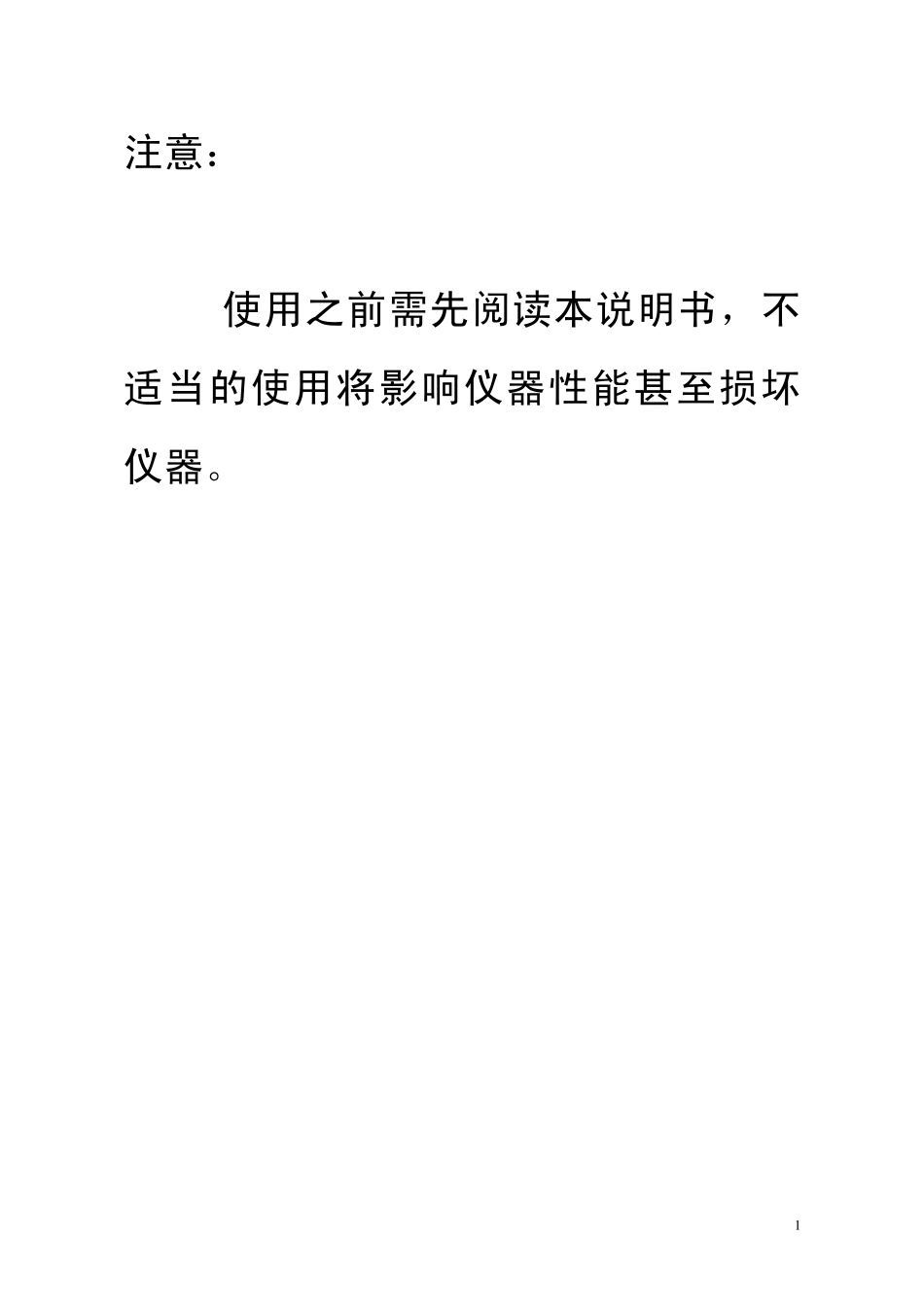

注意: 使用之前需先阅读本说明书,不适当的使用将影响仪器性能甚至损坏仪器。 1使用守则 Reflow Checker 在使用时应注意以下事项: 1、Reflow checker 必须存放于干燥的环境。 2、长期不使用时须将电池取出。 3、不可直接测量带电的物体。 4、Reflow checker 及充电器中的连接线不能自行改变。 5、每次测量回流焊炉温时,必须使用防热盒。 在300 度环境下 最长不超过 3 分钟 在250 度环境下 最长不超过 8 分钟 在200 度环境下 最长不超过 10 分钟 在150 度环境下 最长不超过 20 分钟 在100 度环境下 最长不超过 30 分钟 在80 度环境下 可长时间使用 2《EGS Rreflow Checker 使用说明》 (简体中文版) 目 录 一、软件安装使用 1.1 分析软件安装................................................4 1.2 基本功能简介................................................5 1.3 主窗口说明....................................................6 1.4 菜单说明........................................................7 1.5 工具条说明....................................................11 1.6 系统参数设置...............................................12 1.7 从采样板取数据...........................................17 1.8 实时温度数据采集.......................................18 1.9 文件属性.......................................................19 二、硬件安装使用 2.1 包装清单......................................................23 2.2 外形及与电脑的连接..................................24 2.3 操作说明......................................................25 2.4 使用注意事项..............................................26 2.5 性能指标......................................................26 2.6 电池更换......................................................27 2.7 电池充电......................................................27 2.8 简单故障排除..............................................28 3 欢迎选用EGS Reflow Checker。 Reflow Checker,主要用于测量热风回流焊炉生产中电路板焊接温度变化曲线的智能信号采集分析仪,同时也可用于波峰焊机温度曲线测量以及用于记录设备或...
