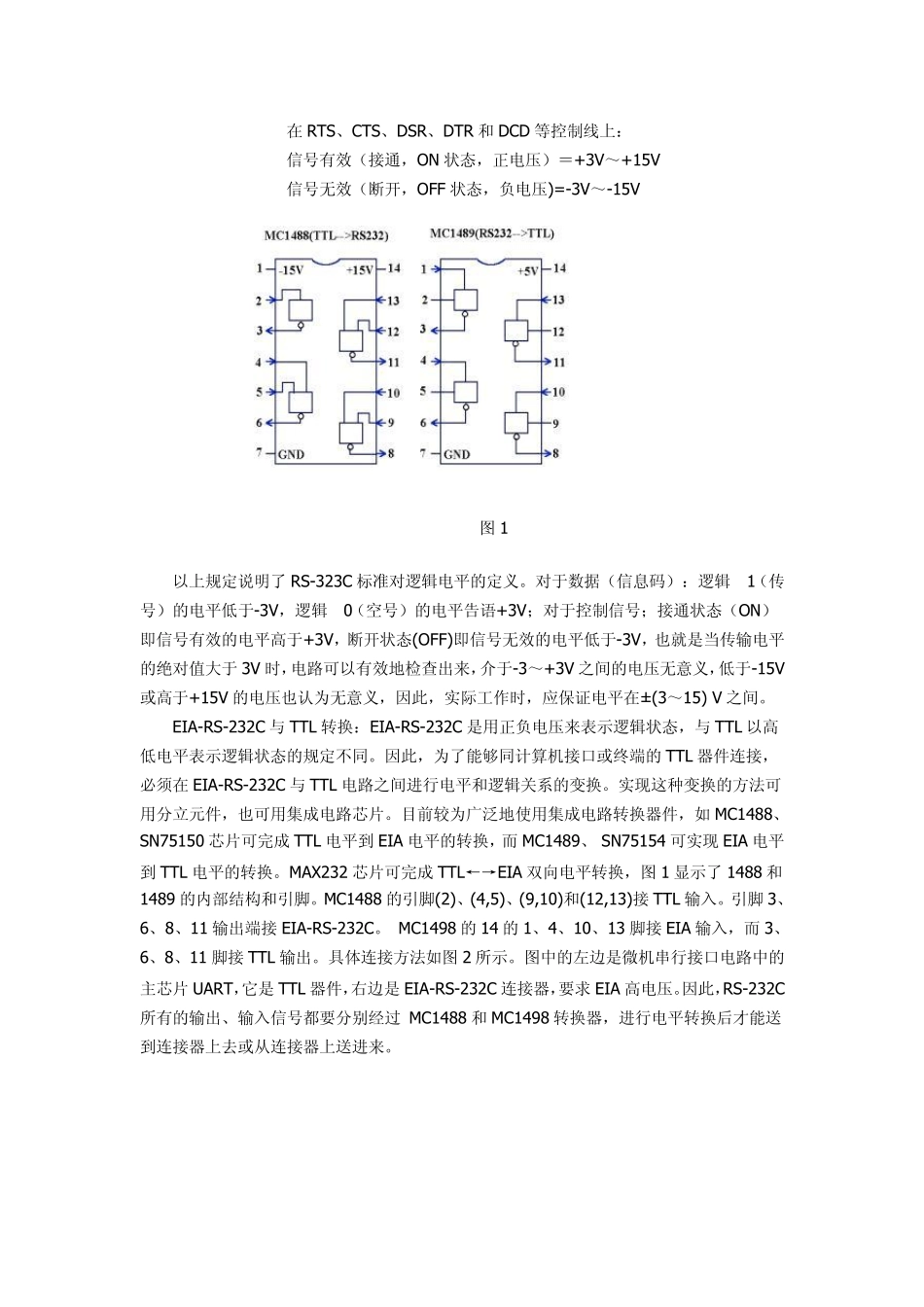

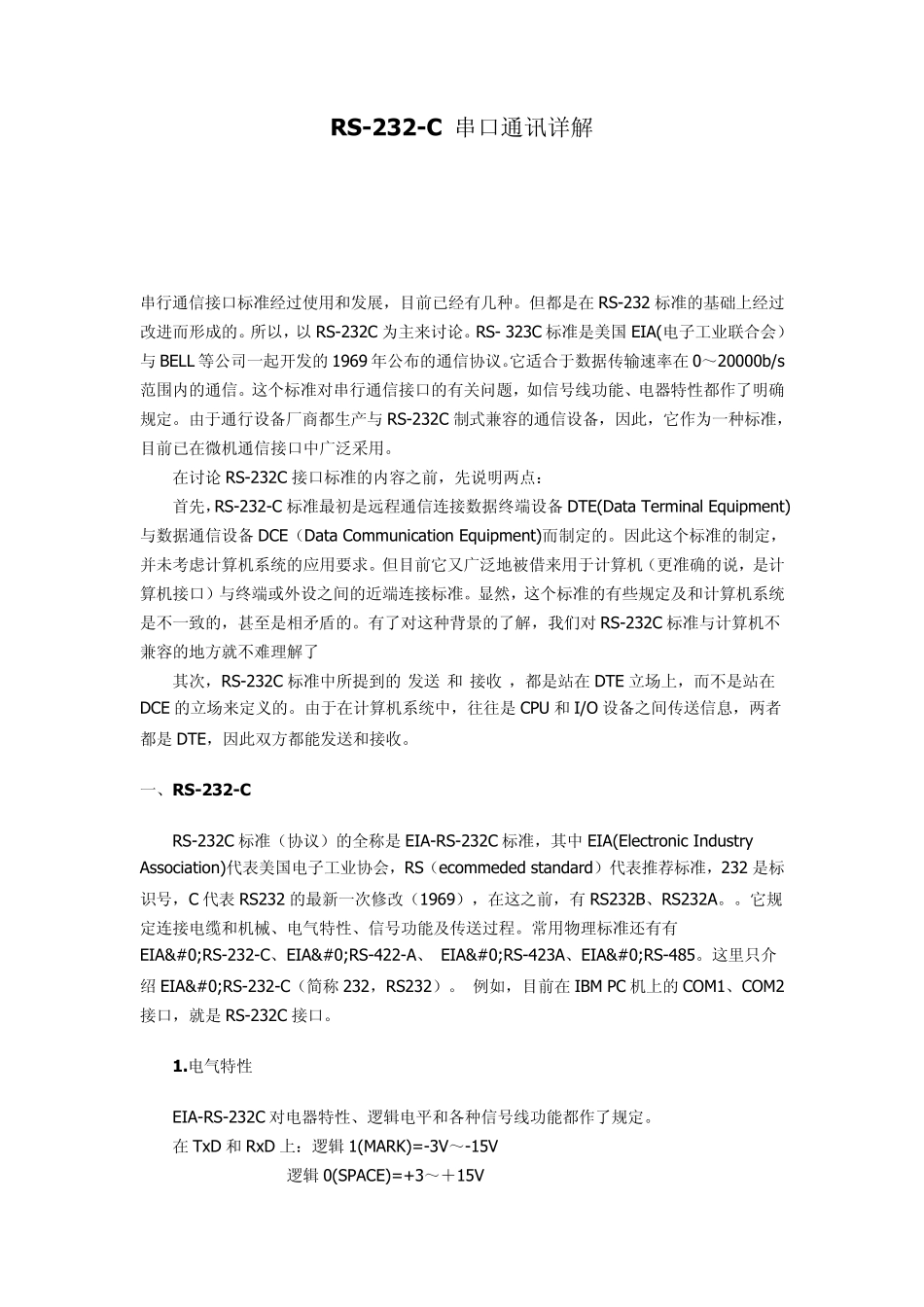

RS-232-C 串口通讯详解 串行通信接口标准经过使用和发展，目前已经有几种。但都是在RS-232 标准的基础上经过改进而形成的。所以，以RS-232C 为主来讨论。RS- 323C 标准是美国EIA(电子工业联合会）与BELL 等公司一起开发的1969 年公布的通信协议。它适合于数据传输速率在0～20000b/s范围内的通信。这个标准对串行通信接口的有关问题，如信号线功能、电器特性都作了明确规定。由于通行设备厂商都生产与RS-232C 制式兼容的通信设备，因此，它作为一种标准，目前已在微机通信接口中广泛采用。 在讨论RS-232C 接口标准的内容之前，先说明两点： 首先，RS-232-C 标准最初是远程通信连接数据终端设备 DTE(Data Terminal Equipment)与数据通信设备 DCE（Data Communication Equipment)而制定的。因此这个标准的制定，并未考虑计算机系统的应用要求。但目前它又广泛地被借来用于计算机（更准确的说，是计算机接口）与终端或外设之间的近端连接标准。显然，这个标准的有些规定及和计算机系统是不一致的，甚至是相矛盾的。有了对这种背景的了解，我们对RS-232C 标准与计算机不兼容的地方就不难理解了 其次，RS-232C 标准中所提到的“发送”和“接收”，都是站在DTE 立场上，而不是站在DCE 的立场来定义的。由于在计算机系统中，往往是CPU 和I/O 设备之间传送信息，两者都是DTE，因此双方都能发送和接收。 一、RS-232-C RS-232C 标准（协议）的全称是EIA-RS-232C 标准，其中 EIA(Electronic Industry Association)代表美国电子工业协会，RS（ecommeded standard）代表推荐标准，232 是标识号，C 代表 RS232 的最新一次修改（1969），在这之前，有RS232B、RS232A。。它规定连接电缆和机械、电气特性、信号功能及传送过程。常用物理标准还有有EIA�RS-232-C、EIA�RS-422-A、 EIA�RS-423A、EIA�RS-485。这里只介绍 EIA�RS-232-C（简称 232，RS232）。 例如，目前在IBM PC 机上的COM1、COM2接口，就是RS-232C 接口。 1.电气特性 EIA-RS-232C 对电器特性、逻辑电平和各种信号线功能都作了规定。 在TxD 和RxD 上：逻辑 1(MARK)=-3V～-15V 逻辑 0(SPACE)=+3～＋15V 在 RTS、CTS、DSR、DTR 和 DCD 等控制线上： 信号有效（接通，ON 状态，正电压）＝+3V～+15V 信号无效（断开，OFF 状态，负电压)=-3V～-15V 图 1 以上规定说明了 RS-323C 标准对逻辑电平的定义。对于数据（信息码）...
