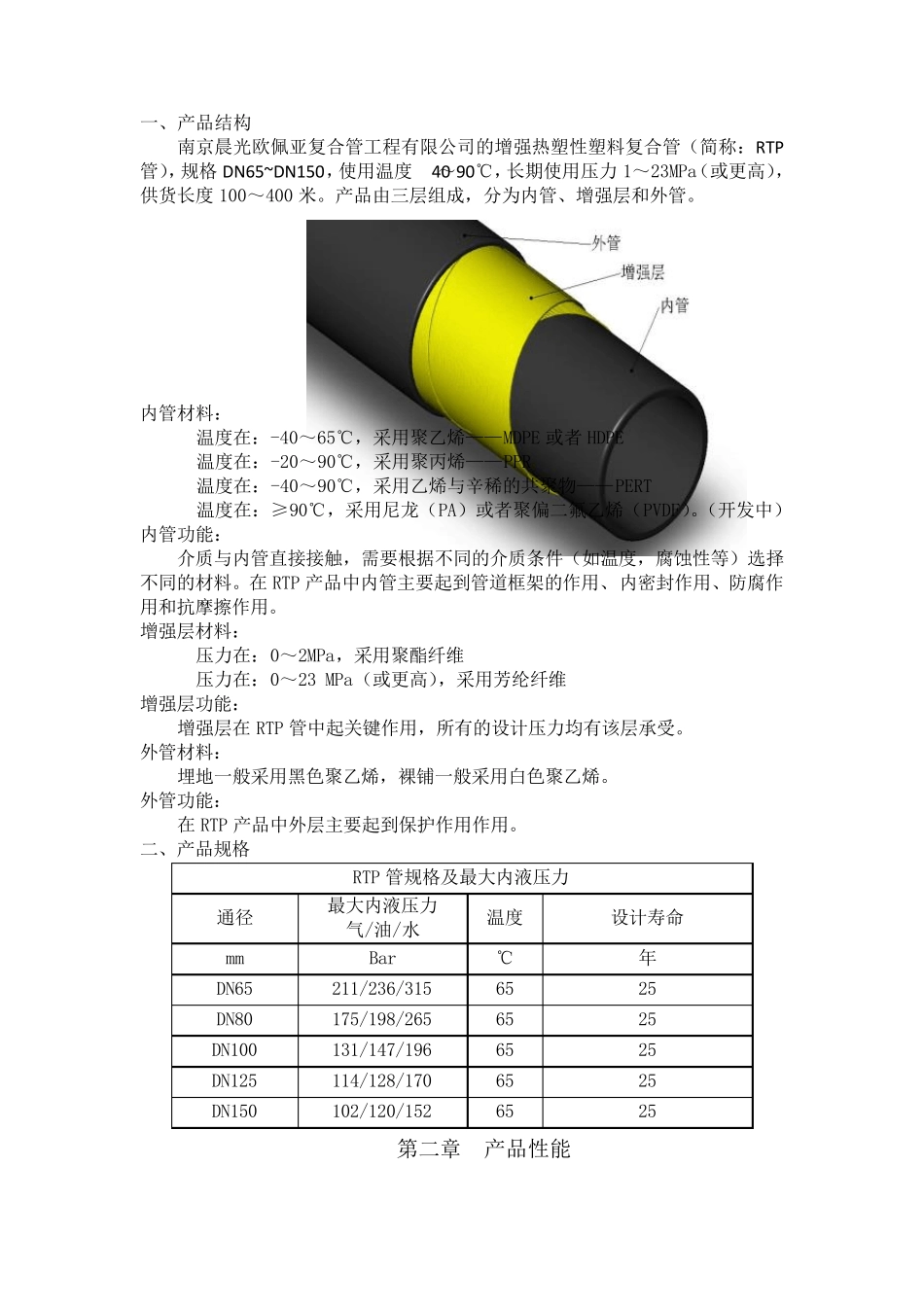

RTP 产品介绍 目录: 第一章 产品结构及规格介绍 第二章 产品性能 第三章 产品使用范围和应用领域 第四章 施工过程介绍 第五章 RTP 管修复介绍 第六章 油田常用管道对比 第一章 产品结构及规格介绍 一、产品结构 南京晨光欧佩亚复合管工程有限公司的增强热塑性塑料复合管(简称:RTP管),规格DN65~DN150,使用温度-40~90℃,长期使用压力1~23MPa(或更高),供货长度100~400 米。产品由三层组成,分为内管、增强层和外管。 内管材料: 温度在:-40~65℃,采用聚乙烯——MDPE 或者 HDPE 温度在:-20~90℃,采用聚丙烯——PPR 温度在:-40~90℃,采用乙烯与辛稀的共聚物——PERT 温度在:≥90℃,采用尼龙(PA)或者聚偏二氟乙烯(PVDF)。(开发中) 内管功能: 介质与内管直接接触,需要根据不同的介质条件(如温度,腐蚀性等)选择不同的材料。在RTP 产品中内管主要起到管道框架的作用、内密封作用、防腐作用和抗摩擦作用。 增强层材料: 压力在:0~2MPa,采用聚酯纤维 压力在:0~23 MPa(或更高),采用芳纶纤维 增强层功能: 增强层在RTP 管中起关键作用,所有的设计压力均有该层承受。 外管材料: 埋地一般采用黑色聚乙烯,裸铺一般采用白色聚乙烯。 外管功能: 在RTP 产品中外层主要起到保护作用作用。 二、产品规格 RTP 管规格及最大内液压力 通径 最大内液压力 气/油/水 温度 设计寿命 mm Bar ℃ 年 DN65 211/236/315 65 25 DN80 175/198/265 65 25 DN100 131/147/196 65 25 DN125 114/128/170 65 25 DN150 102/120/152 65 25 第二章 产品性能 RTP 产品为一种热塑性、连续增强塑料复合管,具有其特殊的产品性能,在使用过程中性能如下: 1、产品防腐性能 RTP 产品涉及的原材料均为非金属材料,内外两层采用聚烯烃材料,其材料性能决定了 RTP 产品可适用与绝大多数的酸碱性介质的输送和在酸碱性环境中铺设。 存在问题:需要根据介质类型、介质浓度、温度和压力综合考虑选择产品。 2、产品耐压性能 RTP 产品在采用芳纶纤维增强时,其最高压力可达到 32Mpa,完全克服了传统塑料管道耐高压问题。 存在问题:相应的管道成本比传统塑料管道高。 3、耐温性能 RTP 产品采用 PPR 或者 PERT 等耐高温原料,产品的长期试用温度可达到 90度,同时在产品设计时内外管不承受压力,RTP 产品采用的增强材料(纤维)在90 度的条件下完全不产生...
