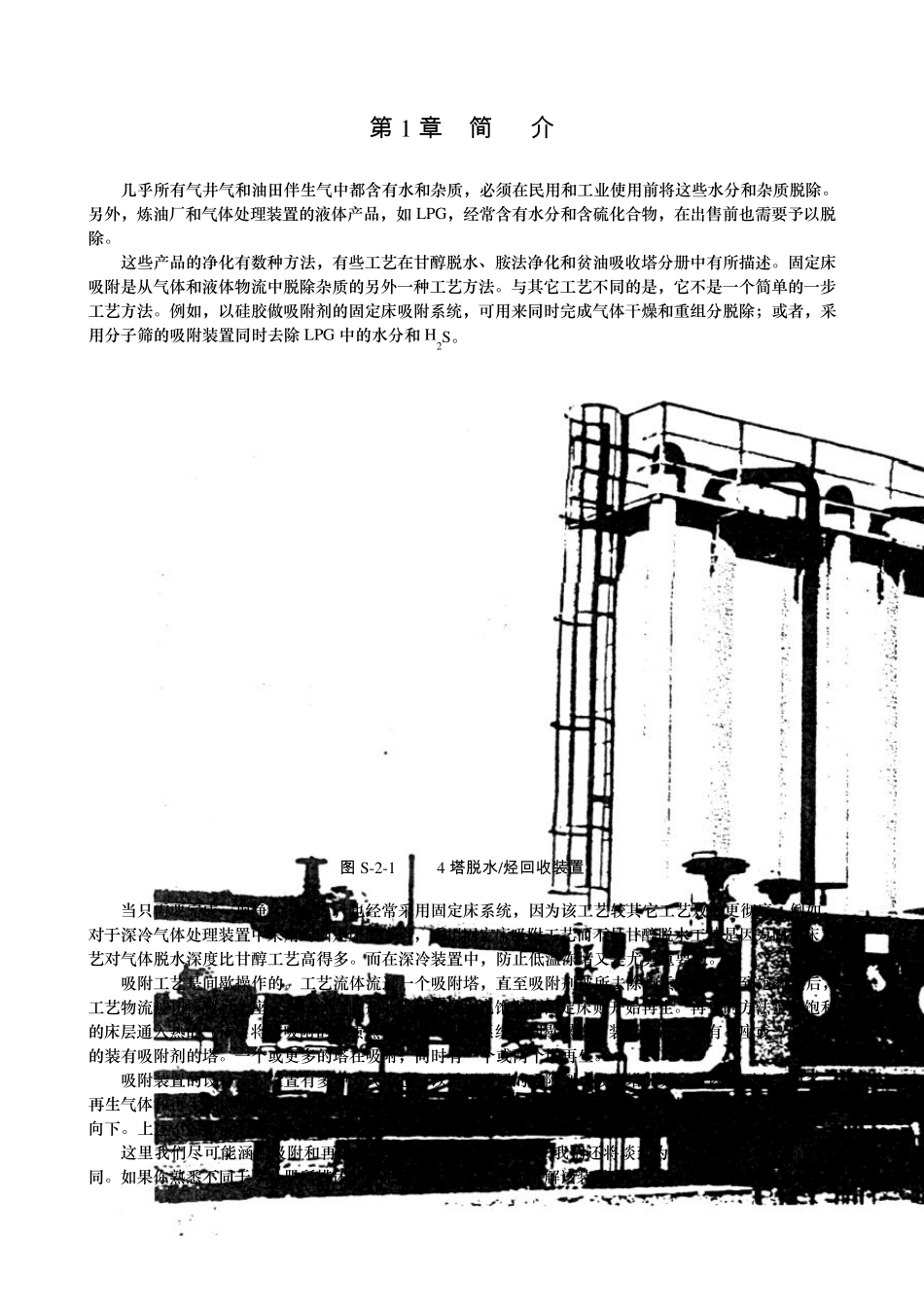

S－2 分册 固定床吸附工艺 ·407· 第 1 章 简 介 几乎所有气井气和油田伴生气中都含有水和杂质，必须在民用和工业使用前将这些水分和杂质脱除。另外，炼油厂和气体处理装置的液体产品，如 LPG，经常含有水分和含硫化合物，在出售前也需要予以脱除。 这些产品的净化有数种方法，有些工艺在甘醇脱水、胺法净化和贫油吸收塔分册中有所描述。固定床吸附是从气体和液体物流中脱除杂质的另外一种工艺方法。与其它工艺不同的是，它不是一个简单的一步工艺方法。例如，以硅胶做吸附剂的固定床吸附系统，可用来同时完成气体干燥和重组分脱除；或者，采用分子筛的吸附装置同时去除 LPG 中的水分和 H2S。 图 S-2-1 4 塔脱水/烃回收装置 当只需要完成一项净化内容时，也经常采用固定床系统，因为该工艺较其它工艺效果更彻底。例如，对于深冷气体处理装置中采用的固定床脱水塔，采用固定床吸附工艺而不是甘醇脱水工艺是因为固定床工艺对气体脱水深度比甘醇工艺高得多。而在深冷装置中，防止低温冻堵又是尤其重要的。 吸附工艺是间歇操作的。工艺流体流过一个吸附塔，直至吸附剂被所去除物质饱和。达到饱和点后，工艺物流被切换到另一座含有新鲜吸附剂的吸附塔。而已饱和的固定床则开始再生。再生的方法是向饱和的床层通入热的气体，将被吸附的物质蒸发出来。由于系统是间歇操作，装置通常都会有 2 座或 2 座以上的装有吸附剂的塔。一个或更多的塔在吸附，同时有一个或两个塔再生。 吸附装置的设备流程设置有多种方式，也可以采用不同的吸附剂。吸附塔的数量可以从两个到更多。再生气体和再生气体的排放方式因装置不同而异。工艺物流以及再生气在固定床中的流向可以向上也可以向下。上述不同情况的组合，装置的不同点几乎不计其数。 这里我们尽可能涵盖吸附和再生最常见的组合和流程配置。我们还将谈到为什么不同装置的流程不同。如果你熟悉不同于本分册所描述的一个装置，那么你就能了解该装置为什么采用这种流程配置。本分 ·408· 册主要讨论整个吸附装置。在 P-2 分册（固定床吸附塔）中详细论述了吸附塔和吸附剂的能力和效率，我们在此也会多次涉及到该部分内容。 名词解释： 吸附剂能力——吸附剂脱除入口工艺物流中水分或其它物质的重量，表示为吸附剂重量的百分数。例如：100Kg[100lb]的吸附剂的吸湿能力是 7.0%，则表示能够从气体中去除 7 ㎏[7 lb]水分。吸附剂的能力随着时间的变化而逐渐损失。所以吸附剂的吸附...
