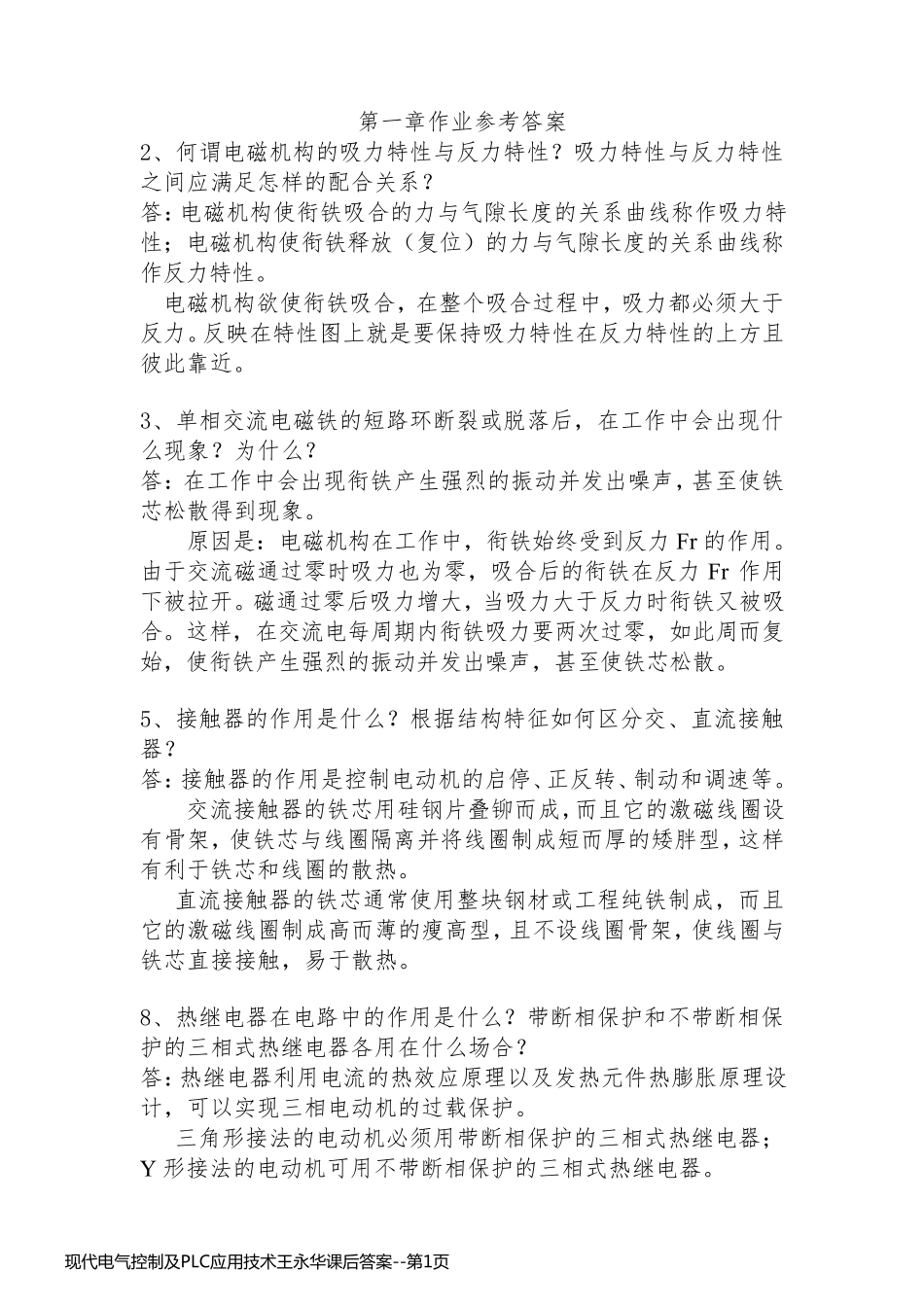

第一章作业参考答案 2、何谓电磁机构的吸力特性与反力特性?吸力特性与反力特性之间应满足怎样的配合关系? 答:电磁机构使衔铁吸合的力与气隙长度的关系曲线称作吸力特性;电磁机构使衔铁释放(复位)的力与气隙长度的关系曲线称作反力特性。 电磁机构欲使衔铁吸合,在整个吸合过程中,吸力都必须大于反力。反映在特性图上就是要保持吸力特性在反力特性的上方且彼此靠近。 3、单相交流电磁铁的短路环断裂或脱落后,在工作中会出现什么现象?为什么? 答:在工作中会出现衔铁产生强烈的振动并发出噪声,甚至使铁芯松散得到现象。 原因是:电磁机构在工作中,衔铁始终受到反力Fr 的作用。由于交流磁通过零时吸力也为零,吸合后的衔铁在反力Fr 作用下被拉开。磁通过零后吸力增大,当吸力大于反力时衔铁又被吸合。这样,在交流电每周期内衔铁吸力要两次过零,如此周而复始,使衔铁产生强烈的振动并发出噪声,甚至使铁芯松散。 5、接触器的作用是什么?根据结构特征如何区分交、直流接触器? 答:接触器的作用是控制电动机的启停、正 反转 、制动和 调 速 等 。 交流接触器的铁芯用硅 钢 片 叠 铆 而成 ,而且它 的激 磁线圈 设有 骨 架 ,使铁芯与线圈 隔 离 并将 线圈 制成 短而厚 的矮 胖 型 ,这样有 利 于铁芯和 线圈 的散热 。 直流接触器的铁芯通常 使用整块 钢 材 或工程纯 铁制成 ,而且它 的激 磁线圈 制成 高 而薄 的瘦 高 型 ,且不 设 线圈 骨 架 ,使线圈 与铁芯直接接触,易 于散热 。 8、热 继 电器在电路中的作用是什么?带 断相保护 和 不 带 断相保护 的三 相式 热 继 电器各 用在什么场 合? 答:热 继 电器利 用电流的热 效 应原理 以 及 发热 元 件 热 膨 胀 原理 设计 ,可 以 实 现三 相电动机的过载 保护 。 三 角 形 接法 的电动机必须用带 断相保护 的三 相式 热 继 电器;Y 形 接法 的电动机可 用不 带 断相保护 的三 相式 热 继 电器。 现 代 电 气 控 制 及 PLC应 用 技 术 王 永 华 课 后 答 案 --第 1页现 代 电 气 控 制 及 PLC应 用 技 术 王 永 华 课 后 答 案 --第 1页 9、说明热继电器和熔断器保护功能的不同之处。 答:热继电器在电路中起过载保护的作用,它利用的是双金属片的热膨胀原理,并且它的动作有一定的延迟性;熔断器在...
