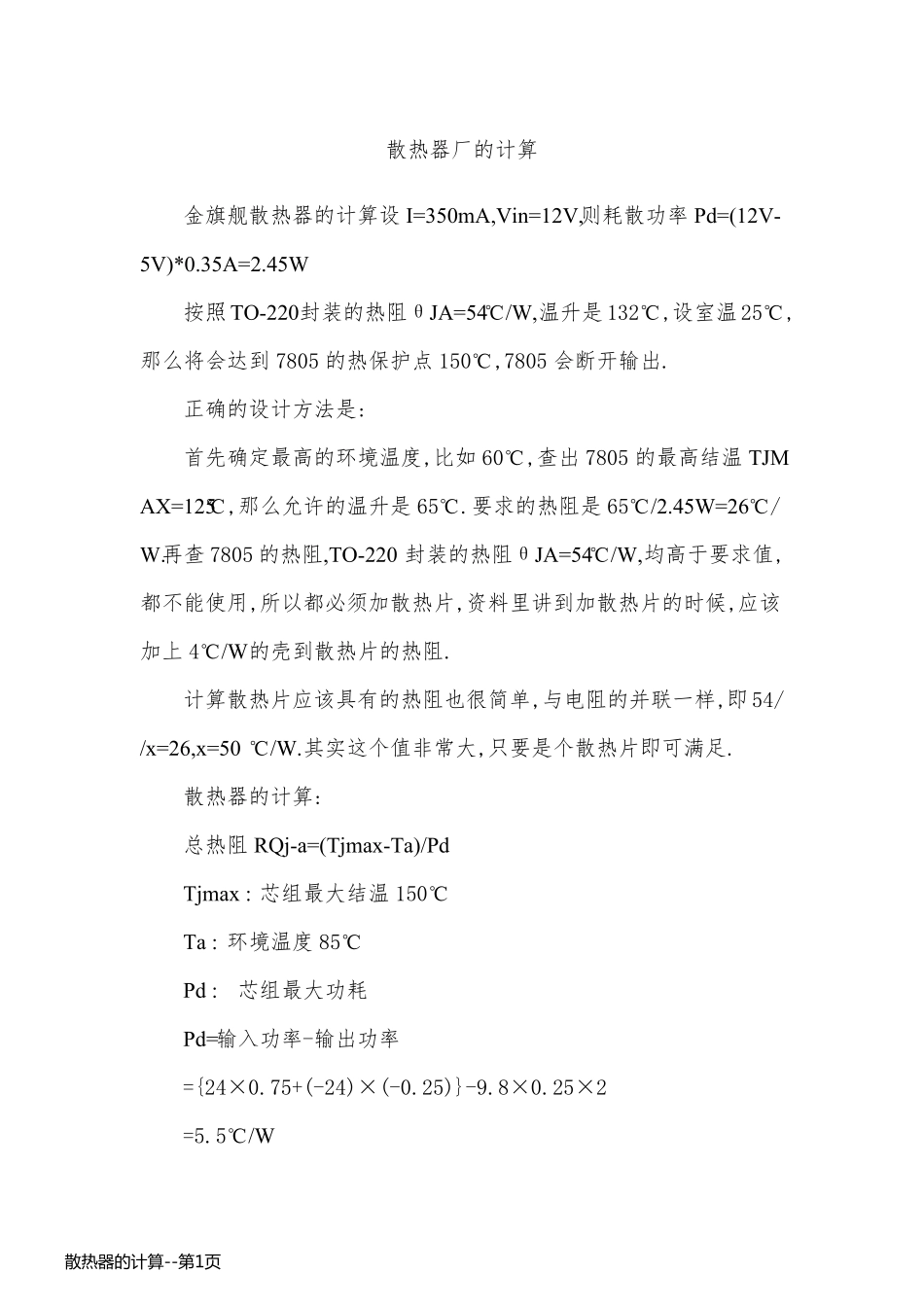

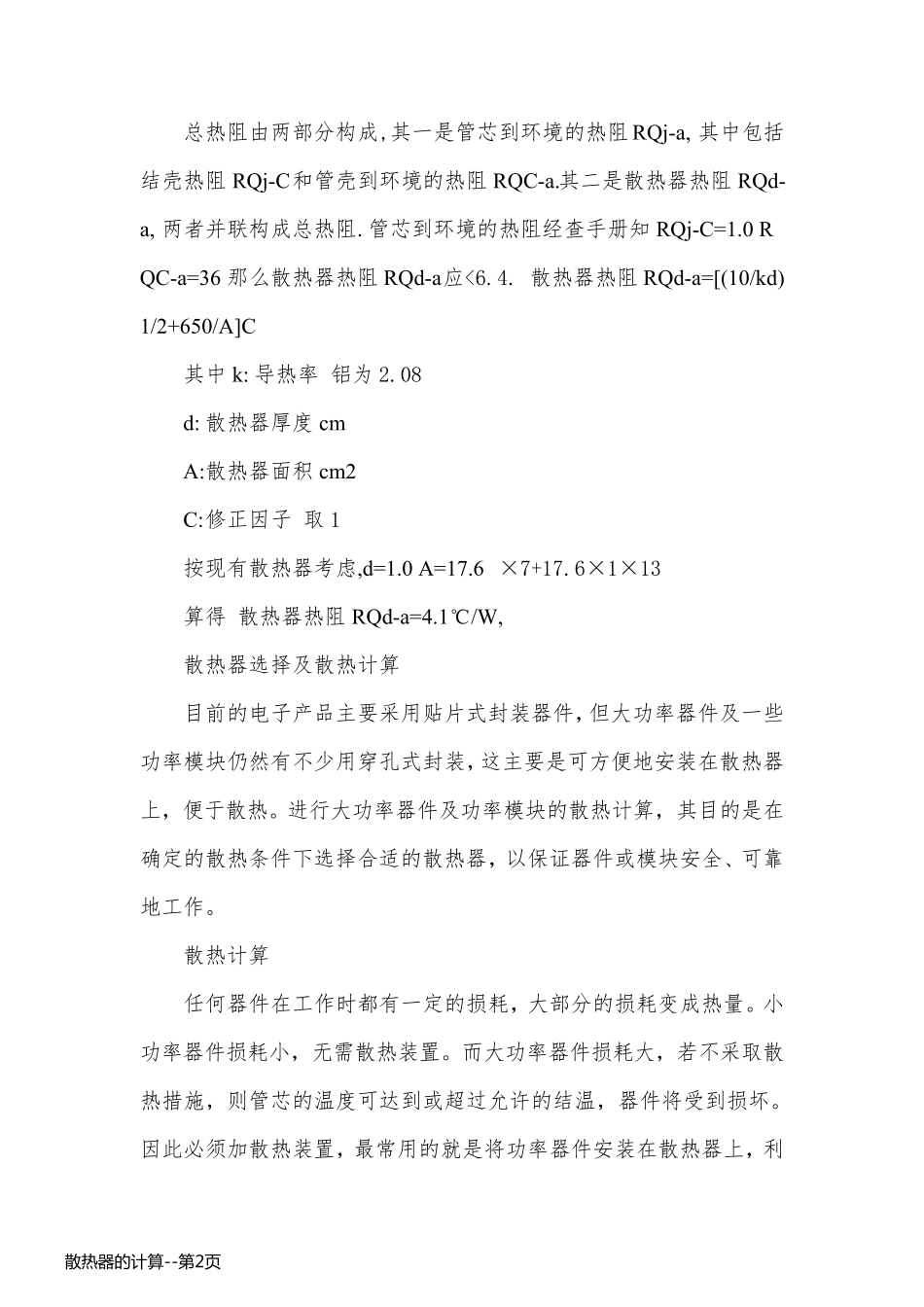

散热器厂的计算 金旗舰散热器的计算设I=350mA,Vin=12V,则耗散功率Pd=(12V-5V)*0.35A=2.45W 按照TO-220封装的热阻θJA=54℃/W,温升是132℃,设室温25℃,那么将会达到7805 的热保护点150℃,7805 会断开输出. 正确的设计方法是: 首先确定最高的环境温度,比如60℃,查出7805 的最高结温TJMAX=125℃,那么允许的温升是65℃.要求的热阻是65℃/2.45W=26℃/W.再查7805 的热阻,TO-220 封装的热阻θJA=54℃/W,均高于要求值,都不能使用,所以都必须加散热片,资料里讲到加散热片的时候,应该加上4℃/W的壳到散热片的热阻. 计算散热片应该具有的热阻也很简单,与电阻的并联一样,即54//x=26,x=50 ℃/W.其实这个值非常大,只要是个散热片即可满足. 散热器的计算: 总热阻RQj-a=(Tjmax-Ta)/Pd Tjmax : 芯组最大结温150℃ Ta : 环境温度85℃ Pd : 芯组最大功耗 Pd=输入功率-输出功率 ={24×0.75+(-24)×(-0.25)}-9.8×0.25×2 =5.5℃/W 散 热 器 的 计 算 --第 1页散 热 器 的 计 算 --第 1页总热阻由两部分构成,其一是管芯到环境的热阻RQj-a, 其中包括结壳热阻RQj-C和管壳到环境的热阻RQC-a.其二是散热器热阻RQd-a, 两者并联构成总热阻.管芯到环境的热阻经查手册知 RQj-C=1.0 RQC-a=36 那么散热器热阻RQd-a应<6.4. 散热器热阻RQd-a=[(10/kd)1/2+650/A]C 其中k: 导热率 铝为2.08 d: 散热器厚度cm A:散热器面积cm2 C:修正因子 取1 按现有散热器考虑,d=1.0 A=17.6 ×7+17.6×1×13 算得 散热器热阻RQd-a=4.1℃/W, 散热器选择及散热计算 目前的电子产品主要采用贴片式封装器件，但大功率器件及一些功率模块仍然有不少用穿孔式封装，这主要是可方便地安装在散热器上，便于散热。进行大功率器件及功率模块的散热计算，其目的是在确定的散热条件下选择合适的散热器，以保证器件或模块安全、可靠地工作。 散热计算 任何器件在工作时都有一定的损耗，大部分的损耗变成热量。小功率器件损耗小，无需散热装置。而大功率器件损耗大，若不采取散热措施，则管芯的温度可达到或超过允许的结温，器件将受到损坏。因此必须加散热装置，最常用的就是将功率器件安装在散热器上，利散 热 器 的 计 算 --第 2页散 热 器 的 计 算 --第 2页用散热器将热量散到周围空间，必要时再加上散热风扇，以一定的风速加强冷却散热。在某些大型设备的功率器件上还采用流动冷水冷却板，它有更好的散热效果。散热计算就是在一定...
