自行车设计说明书VIP免费

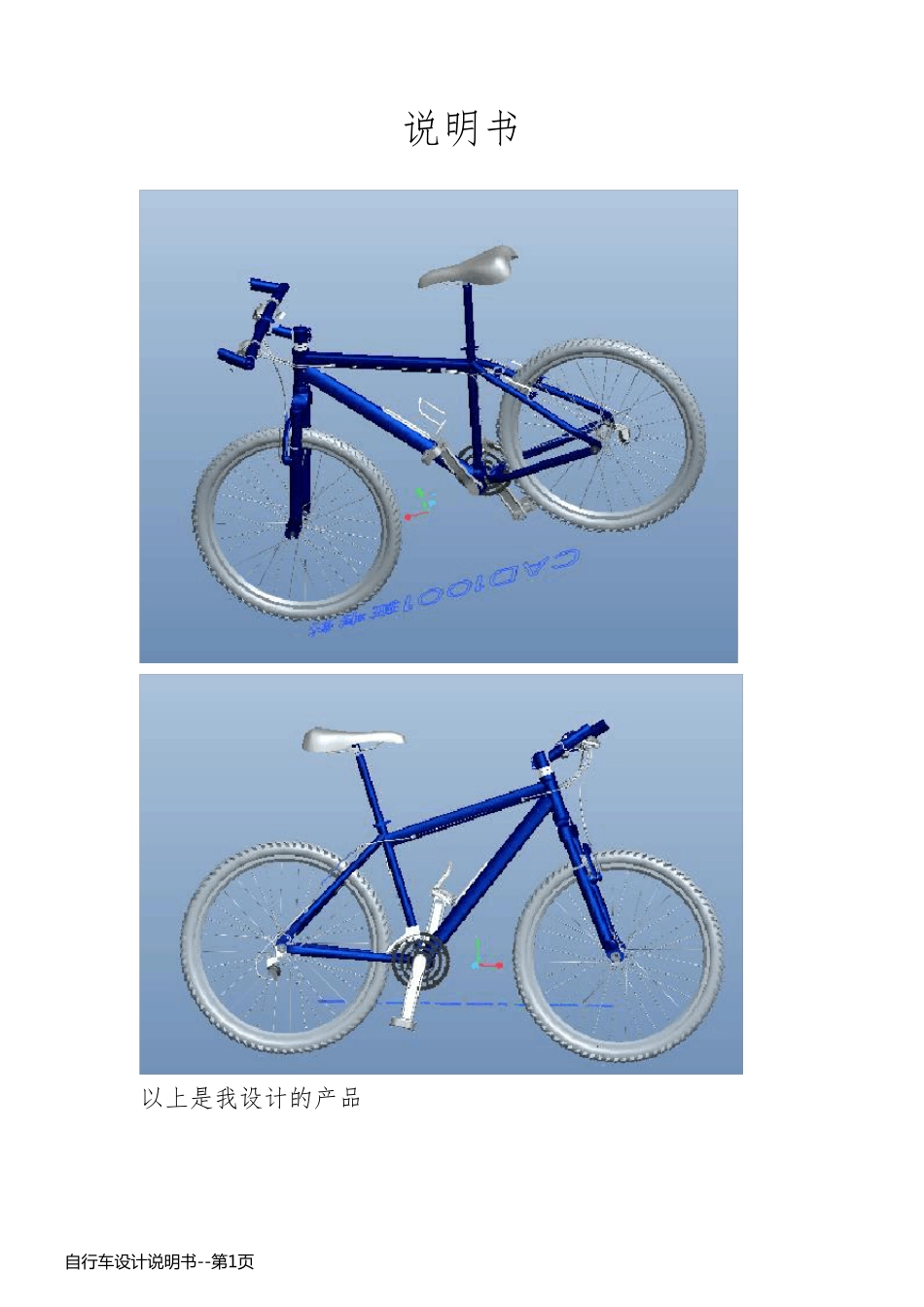

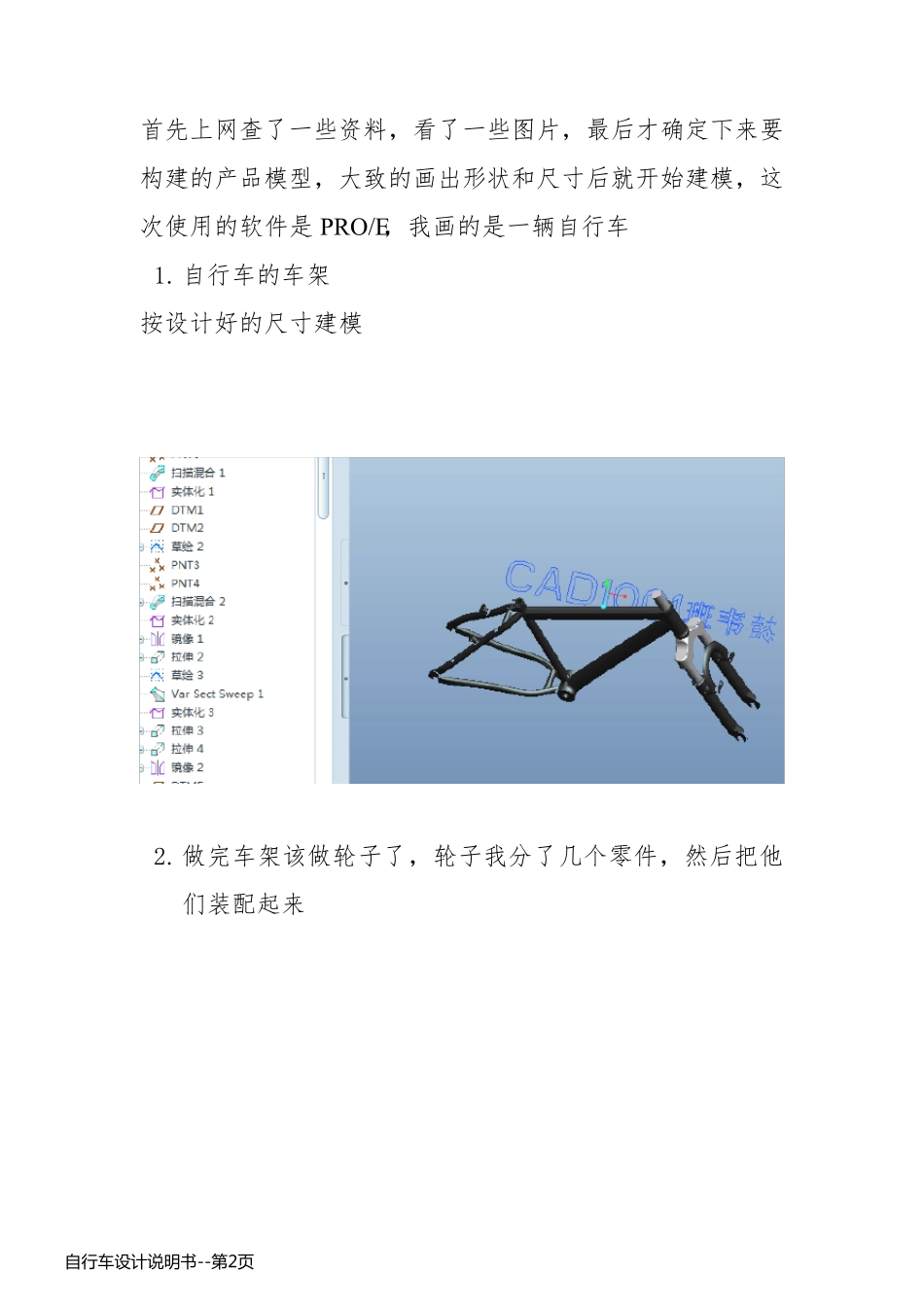

说 明 书 以 上 是 我 设 计 的 产 品 自 行 车 设 计 说 明 书 --第 1页自 行 车 设 计 说 明 书 --第 1页首 先 上 网 查 了 一 些 资 料 ， 看 了 一 些 图 片 ， 最 后 才 确 定 下 来 要构 建 的 产 品 模 型 ， 大 致 的 画 出 形 状 和 尺 寸 后 就 开 始 建 模 ， 这次 使 用 的 软 件 是 PRO/E， 我 画 的 是 一 辆 自 行 车 1. 自 行 车 的 车 架 按 设 计 好 的 尺 寸 建 模 2. 做 完 车 架 该 做 轮 子 了 ， 轮 子 我 分 了 几 个 零 件 ， 然 后 把 他们 装 配 起 来 自 行 车 设 计 说 明 书 --第 2页自 行 车 设 计 说 明 书 --第 2页 这 个 是 轮 子 的 中 心 滑 骨 车 轮 外 胎 自 行 车 设 计 说 明 书 --第 3页自 行 车 设 计 说 明 书 --第 3页 车 圈 自 行 车 设 计 说 明 书 --第 4页自 行 车 设 计 说 明 书 --第 4页还 有 里 面 的 钢 丝 3.2 个 主 要 的 东 西 做 出 来 了 ， 下 面 就 是 其 他 的 一 些 零 件 ， 这 个 是 踏 板 的 连 接 下 面 一 个 是 踏 板 和 连 接 杆 ， 我 用 了 拉 伸 ， 旋 转 ， 倒 角 ， 镜 像等 命 令 ， 按 设 计 好 的 尺 寸 把 它 们 的 形 状 把 它 画 好 自 行 车 设 计 说 明 书 --第 5页自 行 车 设 计 说 明 书 --第 5页 自 行 车 设 计 说 明 书 --第 6页自 行 车 设 计 说 明 书 --第 6页 4.做完2 个大的部分，现在开始做几个小部分的，下面是我做的2 个把手，主要用了拉伸和镜像等命令。 5.为了我设计的自行车更安全舒适，我给它加上了2 个刹车， 自 行 车 设 计 说 明 书 --第 7页自 行 车 设 计 说 明 书 --第 7页 6.差 点 忘 记 了 ， 自 行 车 必 备 的 东 西 ， 坐 垫 ， 也 用 了 那 几 个命 令 做 出 来 的 ， 尺 寸 有 点 难 决 定 自 行 车 设 计 说 明 书 --第 8页自 行 车 设 计 说 明 书 --第 8页7.为 了 给 车 增 加 点 实 用 性 ， 我 给 他 做 了 一 个 装 水 壶 的 架 子 8.最 后 的 工 程 图 ， 我 用 了 车 架 自 行 车 设 计 说 明 书 --第 9页自 行 车 设 计 说 明 书 --第 9页
