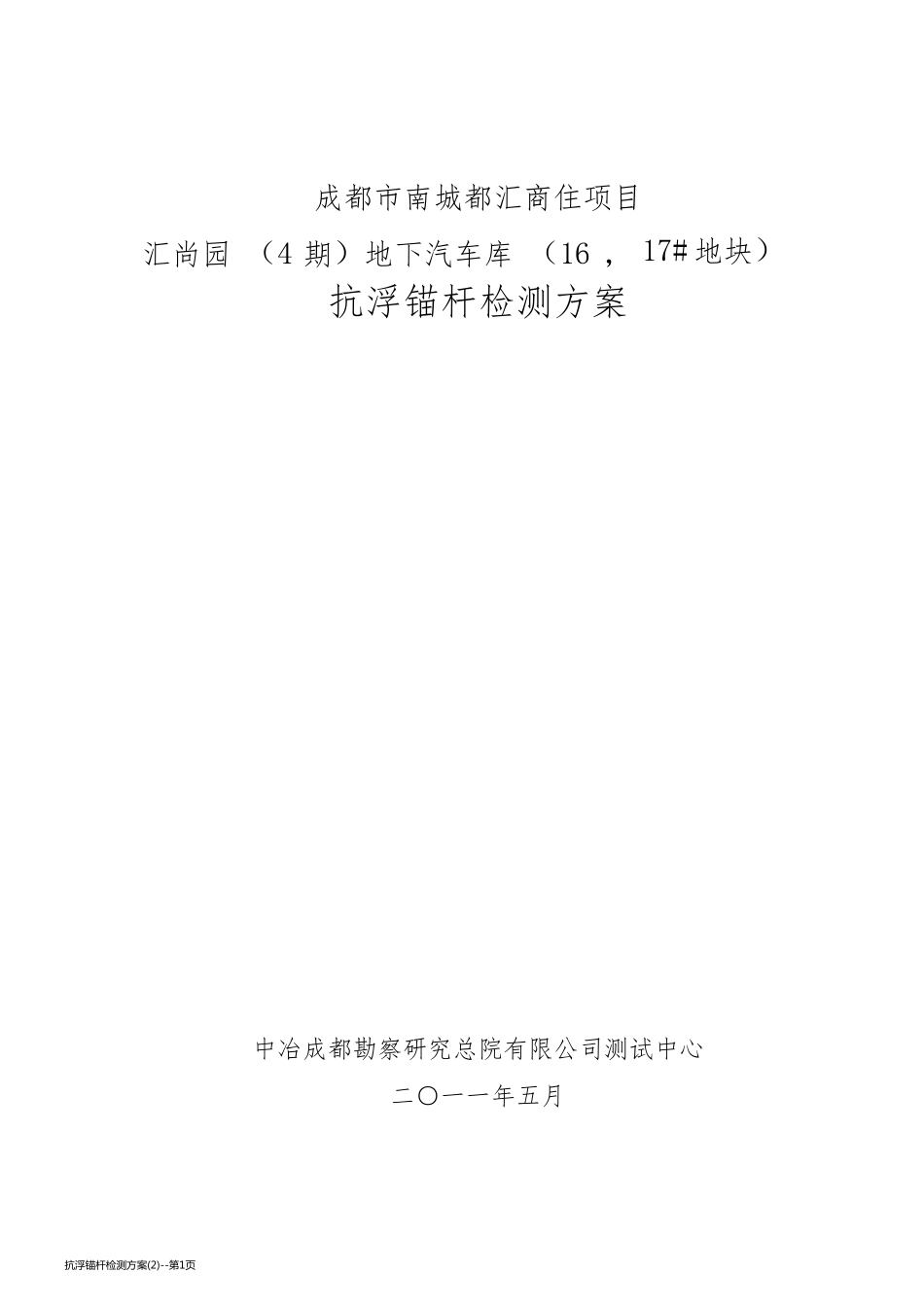

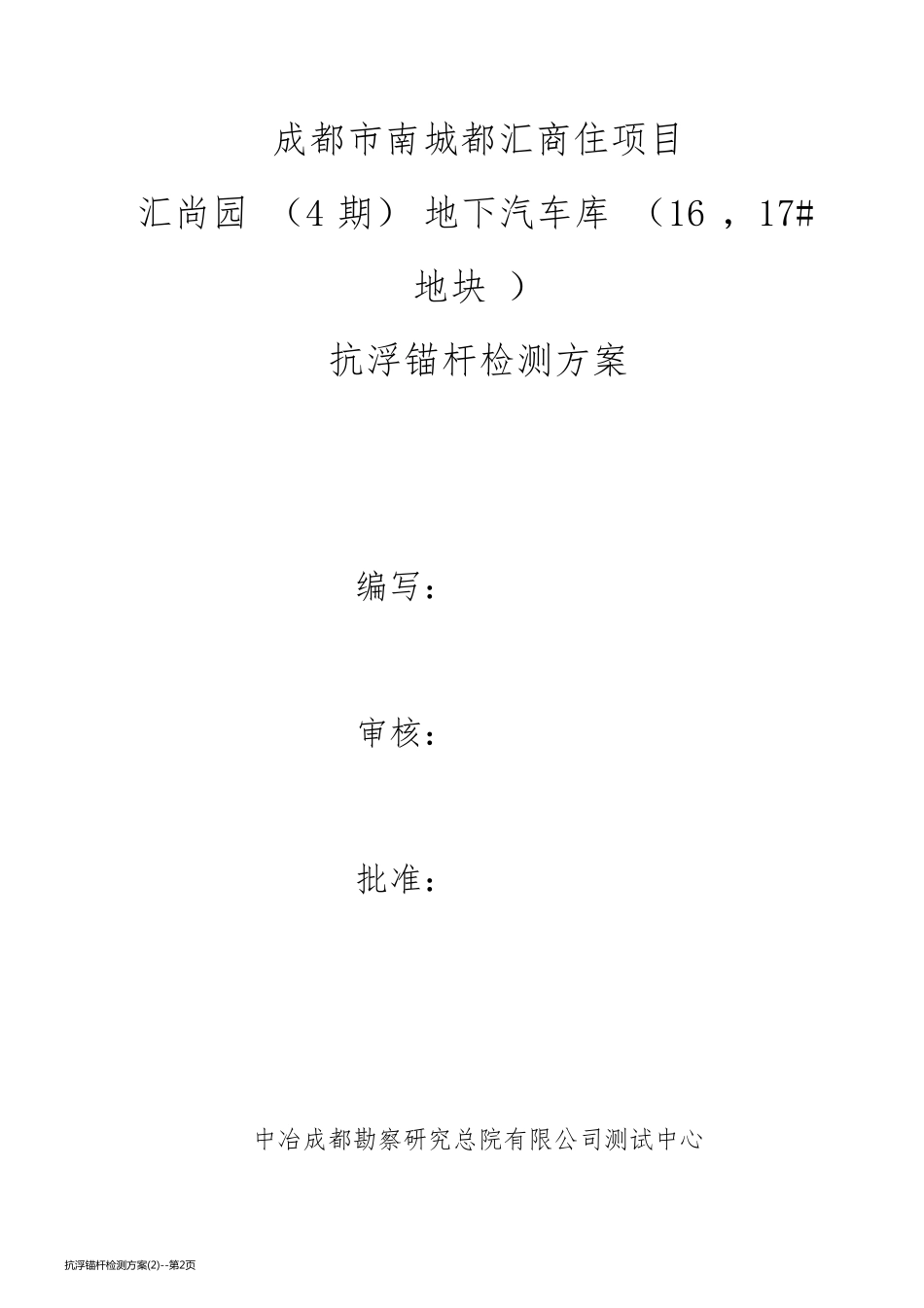

成都市南城都汇商住项目 汇尚园 (4 期)地下汽车库 (16 , 抗浮锚杆检测方案 中冶成都勘察研究总院有限公司测试中心 二○一一年五月17# 地块) 抗 浮 锚 杆 检 测 方 案 (2)--第 1页抗 浮 锚 杆 检 测 方 案 (2)--第 1页成 都 市 南 城 都 汇 商 住 项 目 汇 尚 园 ( 4 期 ) 地 下 汽 车 库 ( 16 , 17#地 块 ) 抗 浮 锚 杆 检 测 方 案 编 写 : 审 核 : 批 准 : 中 冶 成 都 勘 察 研 究 总 院 有 限 公 司 测 试 中 心 抗 浮 锚 杆 检 测 方 案 (2)--第 2页抗 浮 锚 杆 检 测 方 案 (2)--第 2页二○一一年五月抗 浮 锚 杆 检 测 方 案 (2)--第 3页抗 浮 锚 杆 检 测 方 案 (2)--第 3页1. 工程概况 2. 试验技术依据 3. 试验工作量 4. 现场试验方法 5. 主要试验仪器设备 6. 质量、安全及环保措施 7. 试验技术成果 8. 计划参加工程人员情况抗 浮 锚 杆 检 测 方 案 (2)--第 4页抗 浮 锚 杆 检 测 方 案 (2)--第 4页成都市南城都汇商住项目 汇尚园 (4 期) 地下汽车库 (16,17# 地块 ) 抗浮锚杆检测方案 1. 工程概况 受建设单位的委托,我院测试中心对建成都市南城都汇商住项目汇尚园( 4 期)地下汽车库( 16,17# 地块)的抗浮锚杆工程进行抗浮锚杆检测试验工作。应 委托单位要求,现提交我中心试验方案 。 工程名称 南城都汇商住发展项目 4A 期总包工程 建设单位 和记黄埔地产(成都)有限公司 设计单位 吕元祥建筑师事务所(国际)有限公司 中国建筑西南设计研究院有限公司、成都市人防设计院 勘察单位 中国冶金建设集团成都勘察研究总院 监理单位 重庆联盛建设项目管理有限公司 工程地点 成都市高新区,西面为成汉中路,北面为三环路,东面为益州大道北段 建筑规模 4A 期及 4B 期整个之地下室,建筑面积 373749m2 ,25# ~47# 住宅楼共 23 栋,均为地上 22 层,标准层层高 2.9m, 建筑高度 64.225 米,其中 25# ~31# 、34# ~37# 住宅楼位于 4A 区地下车库,共 11 栋,另外 12 栋 位于地下车库南侧,相对独立 检测方法 抗浮锚杆基本试验、验收试验,基本试验检测日期为 2011 年 5 月 设计概况: 根据规范及设计要求,通过检测提供如下参数: 抗浮锚杆试验检测抗浮锚杆的轴向抗拔力 2....
