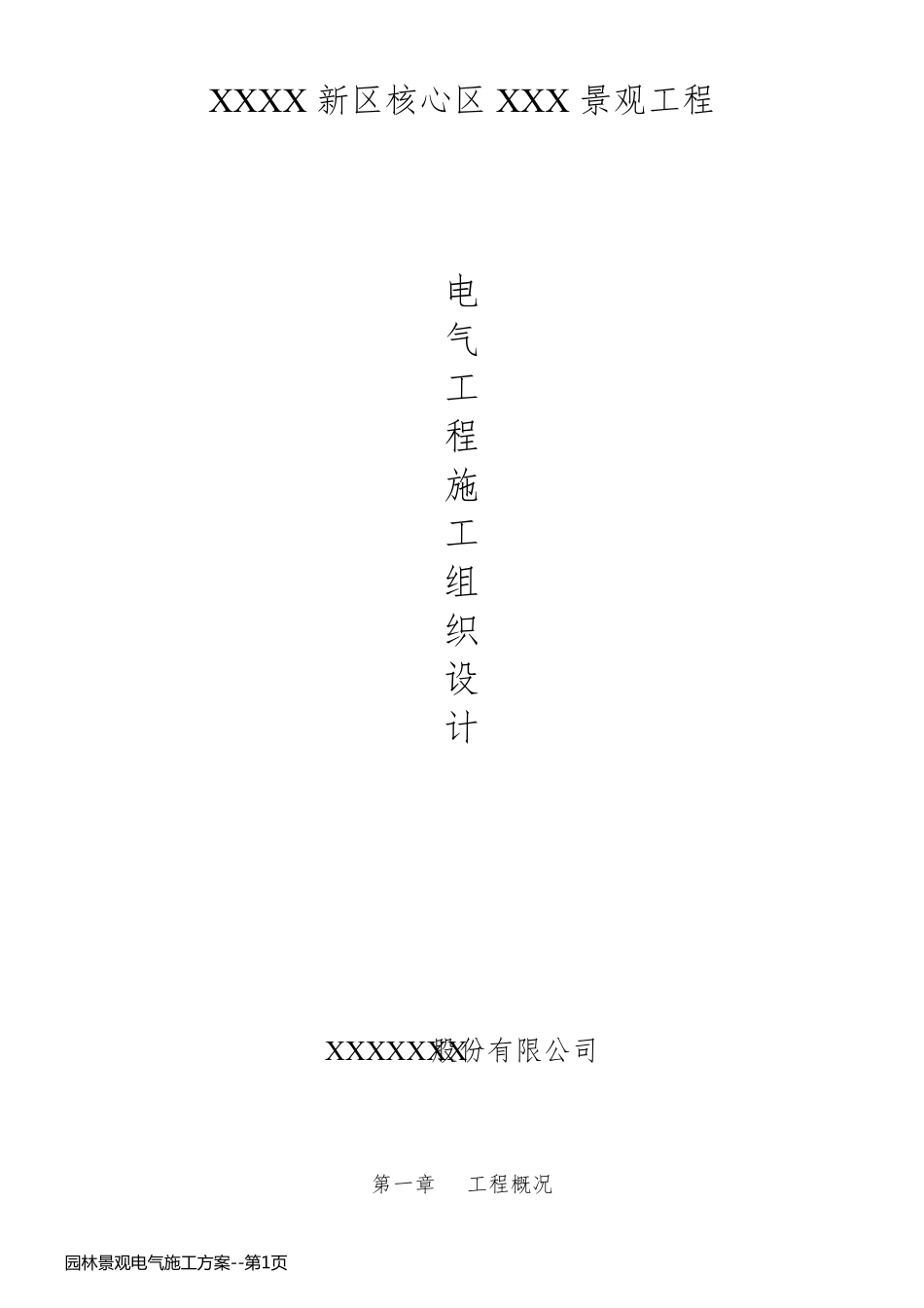

XXXX 新 区 核 心 区 XXX 景 观 工 程 电 气 工 程 施 工 组 织 设 计 XXXXXXX股 份 有 限 公 司 第 一 章 工 程 概 况 园 林 景 观 电 气 施 工 方 案 --第 1页园 林 景 观 电 气 施 工 方 案 --第 1页 1.工程名称: 嘉祥祥城新区核心区南广场景观工程 2.工程地点: 嘉祥县行政广场位于老赵王河与机场路之间,呈祥大道南北两侧,总面积65.36 公顷。 3.工程内容:室外电力电缆敷设、室外通信管道敷设及路灯景观电气照明系统及室外背景音乐电气系统。 4.工期要求:合同计划工期为 60 日历天,计划于2013 年6 月1 日进场施工,2013 年 7 月31 日完成。 5. 质量标准:达到国家、行业和地方现行标准、规范要求,工程质量等级为合格,并满足业主要求。 第二章 施工方案编制依据及采用的技术规范 1、XXXXX广场南区电气工程施工图 2、建设单位提供的设计资料及要求 3、《民用建筑电气设计规范》JGJ16-2008 4、《城市道路照明设计标准》CJJ45-2006 5、《10KV及以下变电所设计规范》GB50053-94 6、《电力工程电缆设计规范》GB50217-2007 7、《35KV及以下电力电缆敷设》94D101-5 8、《电力电缆井设计安装》07SD101-8 9、《通信管道与通信工程设计规范》YD5007-2003 10、《地下通道电缆敷设》05X101-2 11、建设工程施工现场供用电安全规范GB50104-93 12、建筑电气工程施工质量验收规范GB 50303-2002 第三章 电气施工准备及安装 一、施工准备 园 林 景 观 电 气 施 工 方 案 --第 2页园 林 景 观 电 气 施 工 方 案 --第 2页1、 技术准备: 根据施工现场用料的先后,组织材料设备进场,材料部门应根据设计水电施工图所标材料规格并按工长所提材料详细计划表,密切配合施工进度保证材料供应。 3、施工机具及劳动力准备: nK | 根据工期计划及施工进度安排好劳动力需求计划,合理搭配班组人员及技术骨干,配备好所需的小型电动工具及其他设备等。做到特种人员持证上岗。 D. aj O ^[ 二、施工测量 1. 平面轴线控制 该工程占地面积大,平面形状复杂,测量的难度较大,根据给定的城市坐标点,采用J2 光学经纬仪投测轴线。土方开挖、回填结束后,再进行一次复测,力求轴线位移控制在10mm内。 2. 距离测量 采用经纬仪和钢尺结合的办法进行距离测量,精度争取达到 1/5000。 三、电气安装工程施工基本要求 各专业在施工前,...
