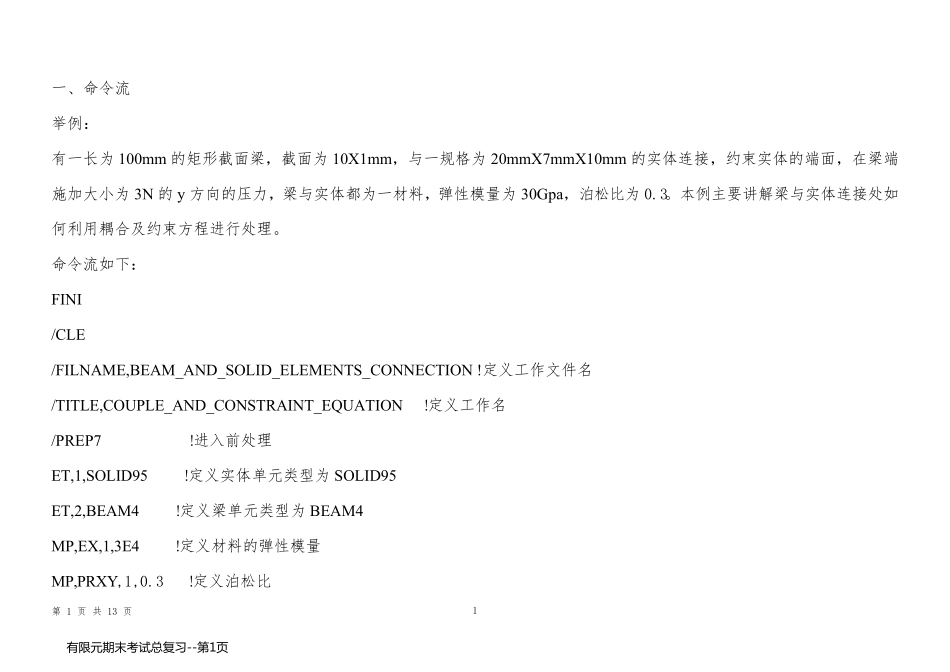

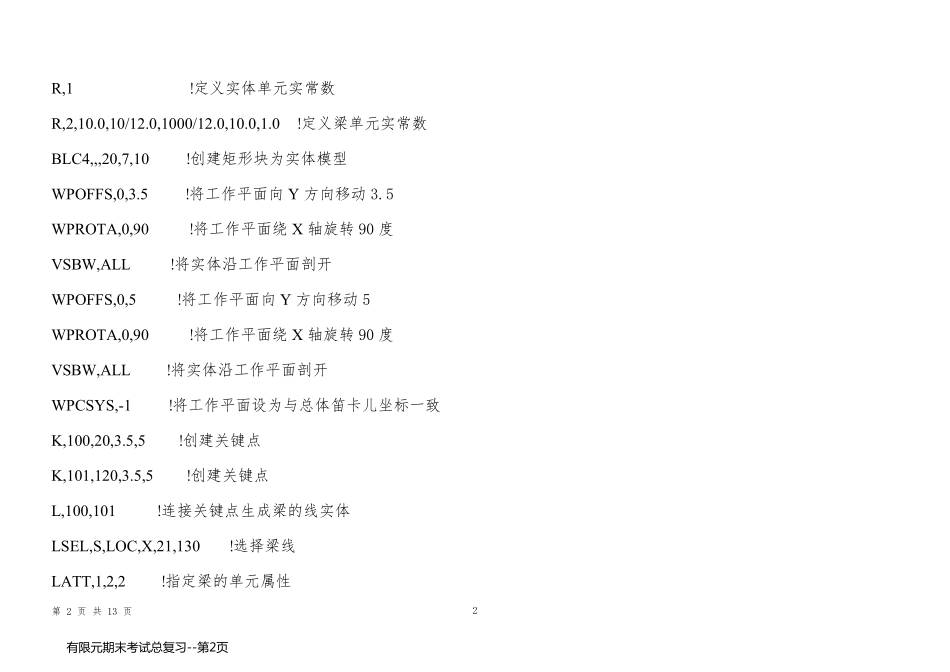

第 1 页 共 13 页 1 一、命令流 举例： 有一长为100mm 的矩形截面梁，截面为10X1mm，与一规格为20mmX7mmX10mm 的实体连接，约束实体的端面，在梁端施加大小为3N 的y 方向的压力，梁与实体都为一材料，弹性模量为30Gpa，泊松比为0.3。本例主要讲解梁与实体连接处如何利用耦合及约束方程进行处理。 命令流如下： FINI /CLE /FILNAME,BEAM_AND_SOLID_ELEMENTS_CONNECTION !定义工作文件名 /TITLE,COUPLE_AND_CONSTRAINT_EQUATION !定义工作名 /PREP7 !进入前处理 ET,1,SOLID95 !定义实体单元类型为SOLID95 ET,2,BEAM4 !定义梁单元类型为BEAM4 MP,EX,1,3E4 !定义材料的弹性模量 MP,PRXY,1,0.3 !定义泊松比 有 限 元 期 末 考 试 总 复 习 --第 1页有 限 元 期 末 考 试 总 复 习 --第 1页 第 2 页 共 13 页 2 R,1 !定 义 实 体 单 元 实 常 数 R,2,10.0,10/12.0,1000/12.0,10.0,1.0 !定 义 梁 单 元 实 常 数 BLC4,,,20,7,10 !创 建 矩 形 块 为 实 体 模 型 WPOFFS,0,3.5 !将 工 作 平 面 向 Y 方 向 移 动 3.5 WPROTA,0,90 !将 工 作 平 面 绕 X 轴 旋 转 90 度 VSBW,ALL !将 实 体 沿 工 作 平 面 剖 开 WPOFFS,0,5 !将 工 作 平 面 向 Y 方 向 移 动 5 WPROTA,0,90 !将 工 作 平 面 绕 X 轴 旋 转 90 度 VSBW,ALL !将 实 体 沿 工 作 平 面 剖 开 WPCSYS,-1 !将 工 作 平 面 设 为 与 总 体 笛 卡 儿 坐 标 一 致 K,100,20,3.5,5 !创 建 关 键 点 K,101,120,3.5,5 !创 建 关 键 点 L,100,101 !连 接 关 键 点 生 成 梁 的 线 实 体 LSEL,S,LOC,X,21,130 !选 择 梁 线 LATT,1,2,2 !指 定 梁 的 单 元 属 性 有 限 元 期 末 考 试 总 复 习 --第 2页有 限 元 期 末 考 试 总 复 习 --第 2页 第 3 页 共 13 页 3 LESIZE,ALL,,,10 !指 定 梁 上 的 单 元 份 数 LMESH,ALL !划 分 梁 单 元 VSEL,ALL !选 择 所 有 实 体 VATT,1,1,1 !设 置 实 体 的 单 元 属 性 ESIZE,1 !指 定 实 体 单 元 尺 寸 MSHAPE,0,2D !设 置 实 体 单 元 为 2D MSHKEY,1 !设 置 为 映 射 网 格 划 分 方 法 VMESH,ALL !划 分 实 体 ...
