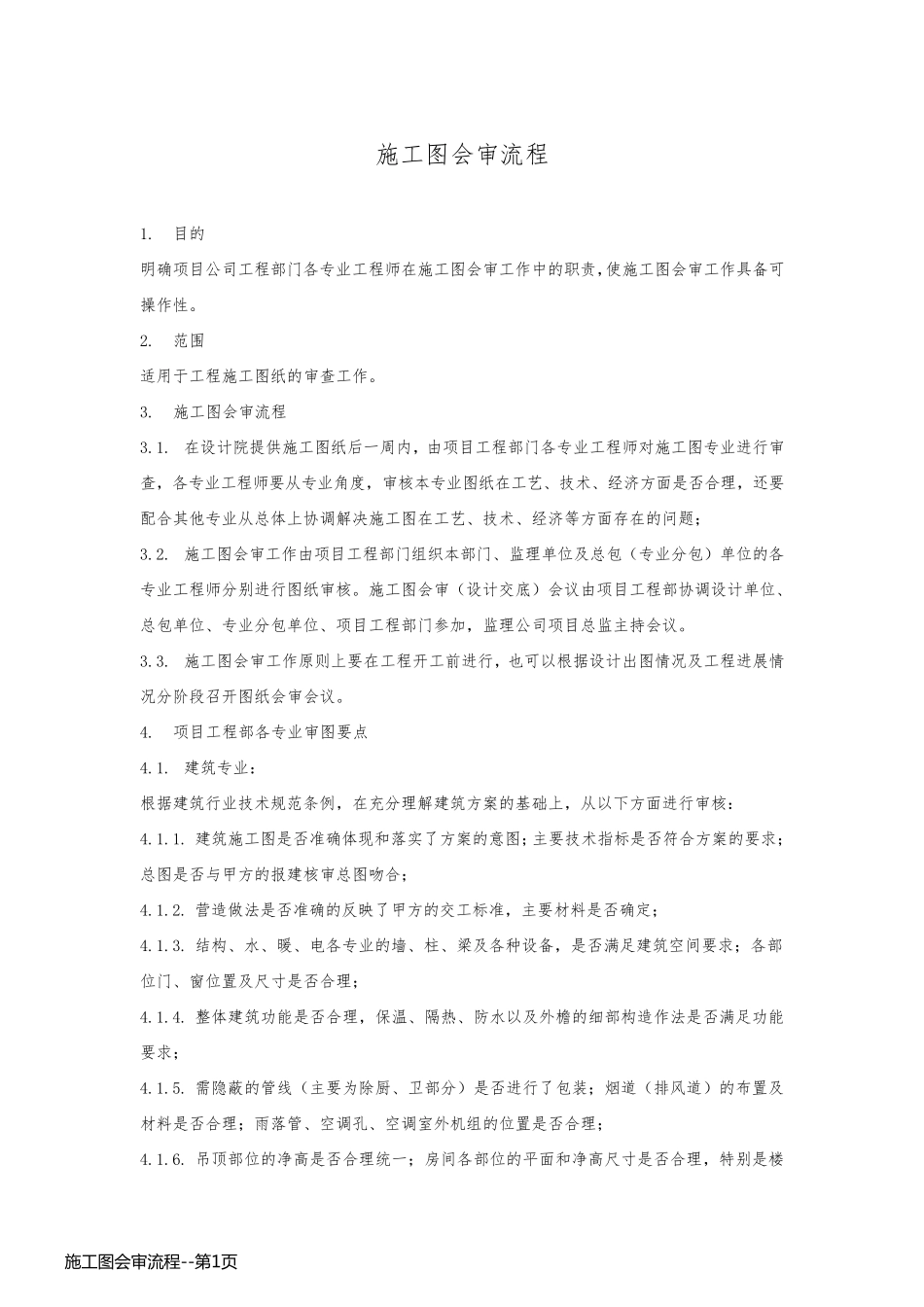

施工图会审流程 1. 目的 明确项目公司工程部门各专业工程师在施工图会审工作中的职责，使施工图会审工作具备可操作性。 2. 范围 适用于工程施工图纸的审查工作。 3. 施工图会审流程 3.1. 在设计院提供施工图纸后一周内，由项目工程部门各专业工程师对施工图专业进行审查，各专业工程师要从专业角度，审核本专业图纸在工艺、技术、经济方面是否合理，还要配合其他专业从总体上协调解决施工图在工艺、技术、经济等方面存在的问题； 3.2. 施工图会审工作由项目工程部门组织本部门、监理单位及总包（专业分包）单位的各专业工程师分别进行图纸审核。施工图会审（设计交底）会议由项目工程部协调设计单位、总包单位、专业分包单位、项目工程部门参加，监理公司项目总监主持会议。 3.3. 施工图会审工作原则上要在工程开工前进行，也可以根据设计出图情况及工程进展情况分阶段召开图纸会审会议。 4. 项目工程部各专业审图要点 4.1. 建筑专业： 根据建筑行业技术规范条例，在充分理解建筑方案的基础上，从以下方面进行审核： 4.1.1. 建筑施工图是否准确体现和落实了方案的意图；主要技术指标是否符合方案的要求；总图是否与甲方的报建核审总图吻合； 4.1.2. 营造做法是否准确的反映了甲方的交工标准，主要材料是否确定； 4.1.3. 结构、水、暖、电 各专业的墙 、柱 、梁 及各种 设备，是否满 足 建筑空 间 要求；各部位门、窗 位置 及尺 寸 是否合理； 4.1.4. 整 体建筑功 能 是否合理，保 温 、隔 热 、防 水以及外 檐 的细 部构造作法是否满 足 功 能要求； 4.1.5. 需 隐 蔽 的管 线 （主要为 除 厨 、卫 部分）是否进行了包装 ；烟 道 （排 风 道 ）的布 置 及材料是否合理；雨 落管 、空 调孔 、空 调室 外 机 组的位置 是否合理； 4.1.6. 吊 顶 部位的净 高 是否合理统 一；房 间 各部位的平 面和净 高 尺 寸 是否合理，特 别是楼施 工 图 会 审 流 程 --第 1页施 工 图 会 审 流 程 --第 1页梯及错层部分的横梁是否会碰头； 4.1.7. 根据可能出现的交工标准调整情况，在营造做法上留有余地，确保各种交工条件下工艺完善、满足客户要求。例如：地板基层要求做水泥砂浆压光处理，以保证在取消地板的情形下交工部位的表观完善； 4.1.8. 审核设计是否符合环保、节能要求，是否符合住宅产业化发展方向，以及在这两方面的新工艺、新...
