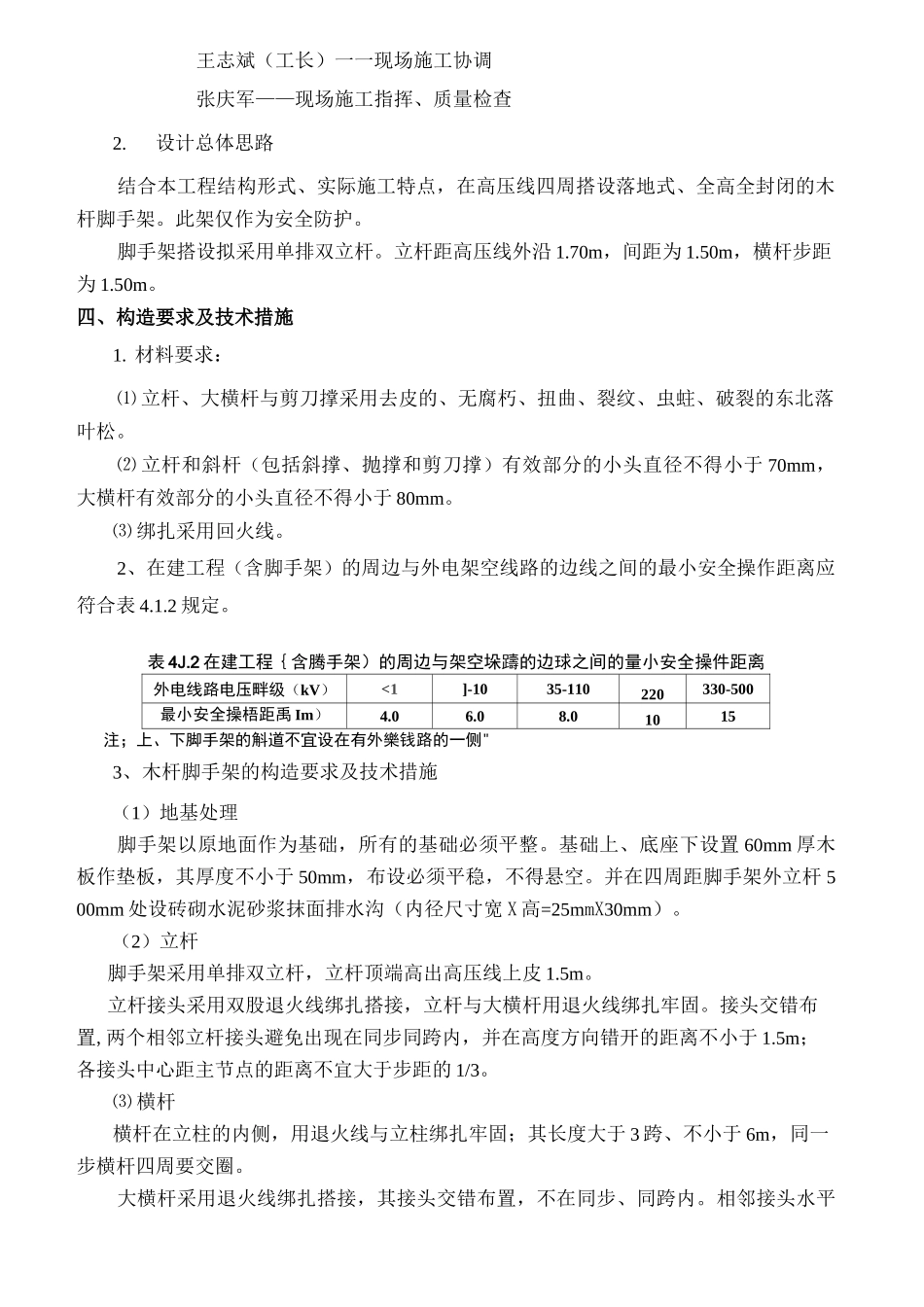

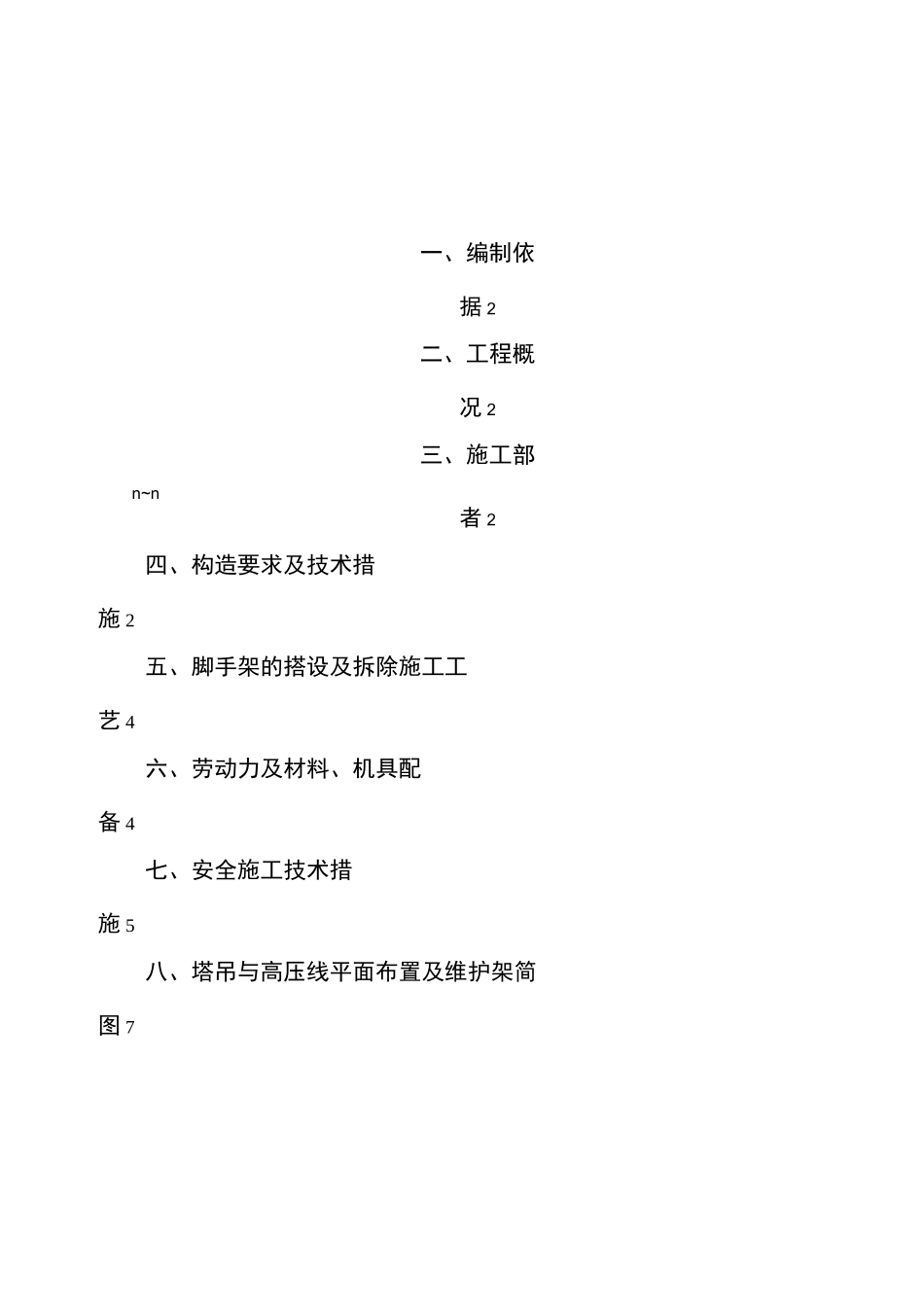

一、编制依据 2二、工程概况 2三、施工部n~n者 2四、构造要求及技术措施 2五、脚手架的搭设及拆除施工工艺 4六、劳动力及材料、机具配备 4七、安全施工技术措施 5八、塔吊与高压线平面布置及维护架简图 72.立汇.格林小镇 A 区 29 号楼—架空电线维护方案一、编制依据(1)建筑施工扣件式钢管脚手架安全技术规范(JGJ130—2001)(2)建筑施工高处作业安全技术规范(JGJ80—91)(3)建筑施工安全检查标准(JGJ59—99)二、工程概况本工程为立汇格林小镇 A 区 29 号楼工程，位于哈尔滨市动力区军民街 24 号，本工程由哈尔滨方舟建筑设计事务所设计，建筑面积 13358M2，框支剪力墙结构，地下一层，地上^一层，建筑高度 39.15m。在华北路东侧有一条东北-西南走向的高压线，电压为 10 千伏安，正处于该工程塔吊作业变幅范围之内。为保证本工程的生产顺利进行，防止触电事故的发生，故采用双排木质脚手架进行外电围护，密目式安全网分上、中、下(各 2m)三部分防护。需搭设防护架总长度为 100m。三、施工部署1.安全防护领导小组安全生产、文明施工是企业生存与发展的前提条件，是达到无重大伤亡事故的必然保障，也是我项目部创建“文明现场”、“样板工地”的根本要求。为此项目经理部成立以生产副经理为组长的安全防护领导小组，其机构组成、人员编制及责任分工如下：组长：孙健(项目经理)——负责协调工作左亚兵(工程部长)——现场施工总指挥副组长：李福英(技术部长)——技术总部署组员：范小军（技术员）一一方案编制、技术交底王志斌（工长）一一现场施工协调张庆军——现场施工指挥、质量检查2.设计总体思路结合本工程结构形式、实际施工特点，在高压线四周搭设落地式、全高全封闭的木杆脚手架。此架仅作为安全防护。脚手架搭设拟采用单排双立杆。立杆距高压线外沿 1.70m，间距为 1.50m，横杆步距为 1.50m。四、构造要求及技术措施1. 材料要求：⑴ 立杆、大横杆与剪刀撑采用去皮的、无腐朽、扭曲、裂纹、虫蛀、破裂的东北落叶松。⑵ 立杆和斜杆（包括斜撑、抛撑和剪刀撑）有效部分的小头直径不得小于 70mm，大横杆有效部分的小头直径不得小于 80mm。⑶ 绑扎采用回火线。2、在建工程（含脚手架）的周边与外电架空线路的边线之间的最小安全操作距离应符合表 4.1.2 规定。表 4J.2 在建工程｛含腾手架）的周边与架空垛躊的边球之间的量小安全操件距离外电线路电压畔级（kV）<1]-1035-110220330-500最小安全操梧距禹 Im）4.06...
