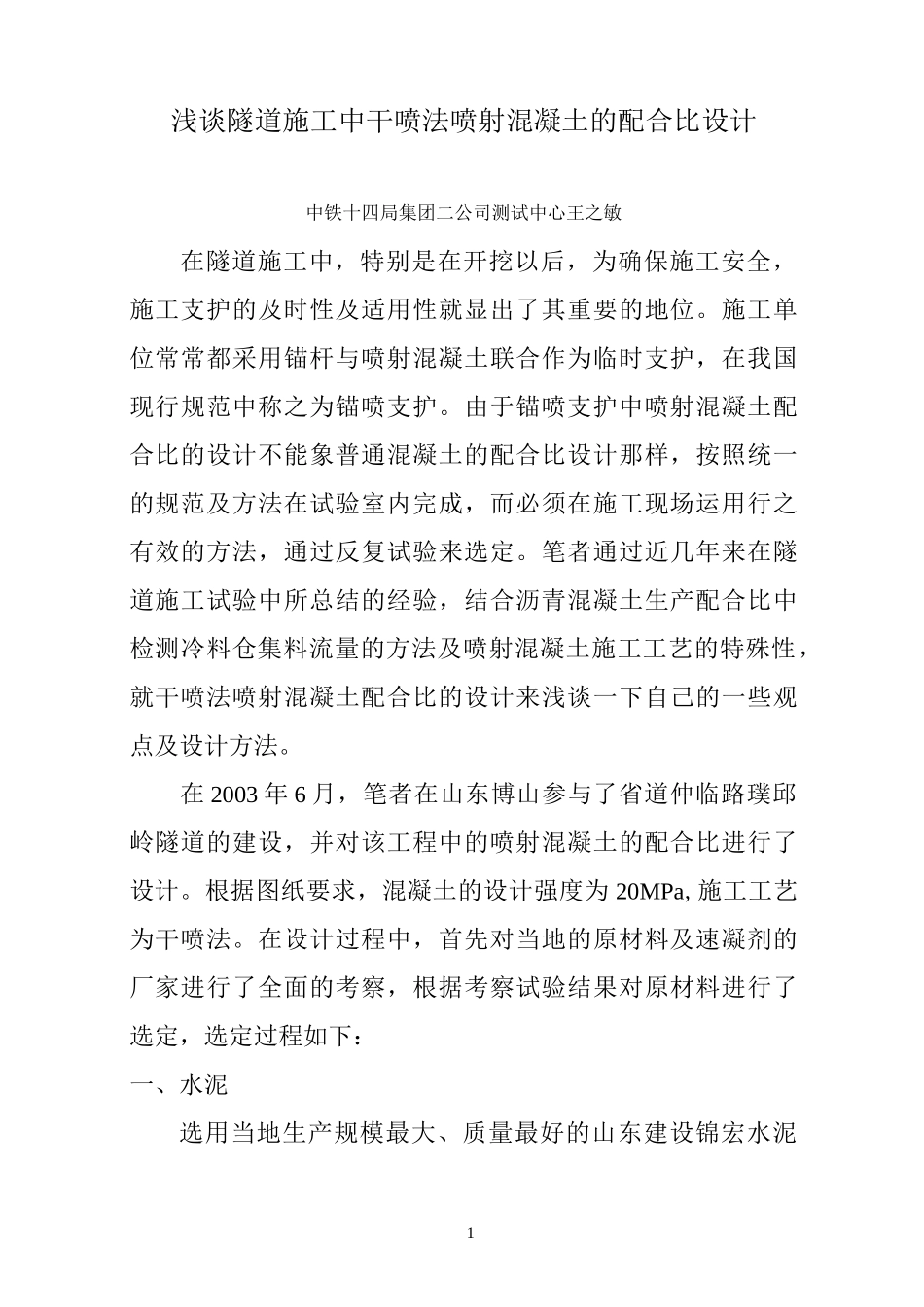

1浅谈隧道施工中干喷法喷射混凝土的配合比设计中铁十四局集团二公司测试中心王之敏在隧道施工中，特别是在开挖以后，为确保施工安全，施工支护的及时性及适用性就显出了其重要的地位
施工单位常常都采用锚杆与喷射混凝土联合作为临时支护，在我国现行规范中称之为锚喷支护
由于锚喷支护中喷射混凝土配合比的设计不能象普通混凝土的配合比设计那样，按照统一的规范及方法在试验室内完成，而必须在施工现场运用行之有效的方法，通过反复试验来选定
笔者通过近几年来在隧道施工试验中所总结的经验，结合沥青混凝土生产配合比中检测冷料仓集料流量的方法及喷射混凝土施工工艺的特殊性，就干喷法喷射混凝土配合比的设计来浅谈一下自己的一些观点及设计方法
在 2003 年 6 月，笔者在山东博山参与了省道仲临路璞邱岭隧道的建设，并对该工程中的喷射混凝土的配合比进行了设计
根据图纸要求，混凝土的设计强度为 20MPa,施工工艺为干喷法

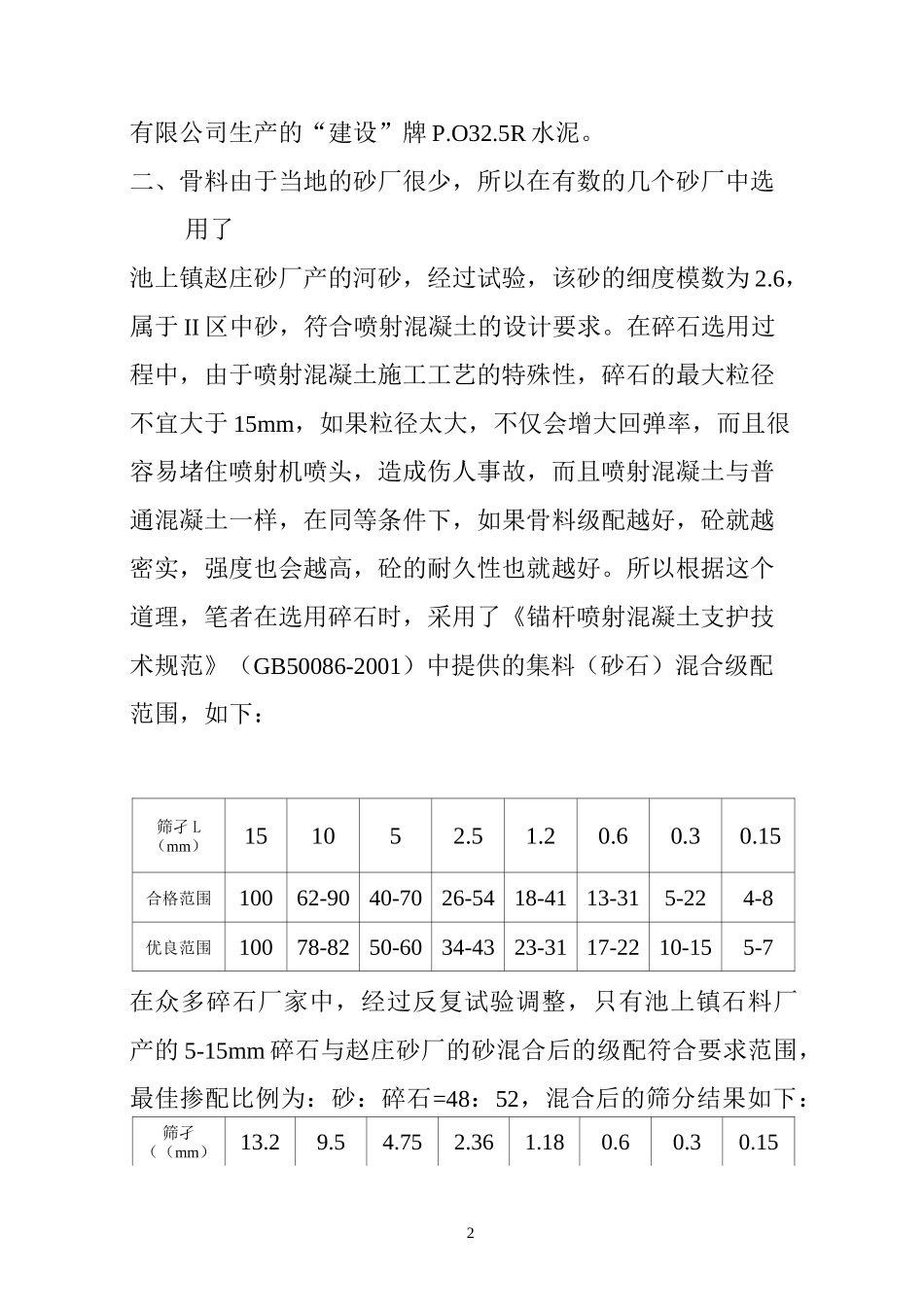

在设计过程中，首先对当地的原材料及速凝剂的厂家进行了全面的考察，根据考察试验结果对原材料进行了选定，选定过程如下：一、水泥选用当地生产规模最大、质量最好的山东建设锦宏水泥2有限公司生产的“建设”牌 P
二、骨料由于当地的砂厂很少，所以在有数的几个砂厂中选用了池上镇赵庄砂厂产的河砂，经过试验，该砂的细度模数为 2
6，属于 II 区中砂，符合喷射混凝土的设计要求
在碎石选用过程中，由于喷射混凝土施工工艺的特殊性，碎石的最大粒径不宜大于 15mm，如果粒径太大，不仅会增大回弹率，而且很容易堵住喷射机喷头，造成伤人事故，而且喷射混凝土与普通混凝土一样，在同等条件下，如果骨料级配越好，砼就越密实，强度也会越高，砼的耐久性也就越好
所以根据这个道理，笔者在选用碎石时，采用了《锚杆喷射混凝土支护技术规范》（GB50086-2001）中提供的集料（砂石）混合级配范围，如下：筛孑 L（mm）1
