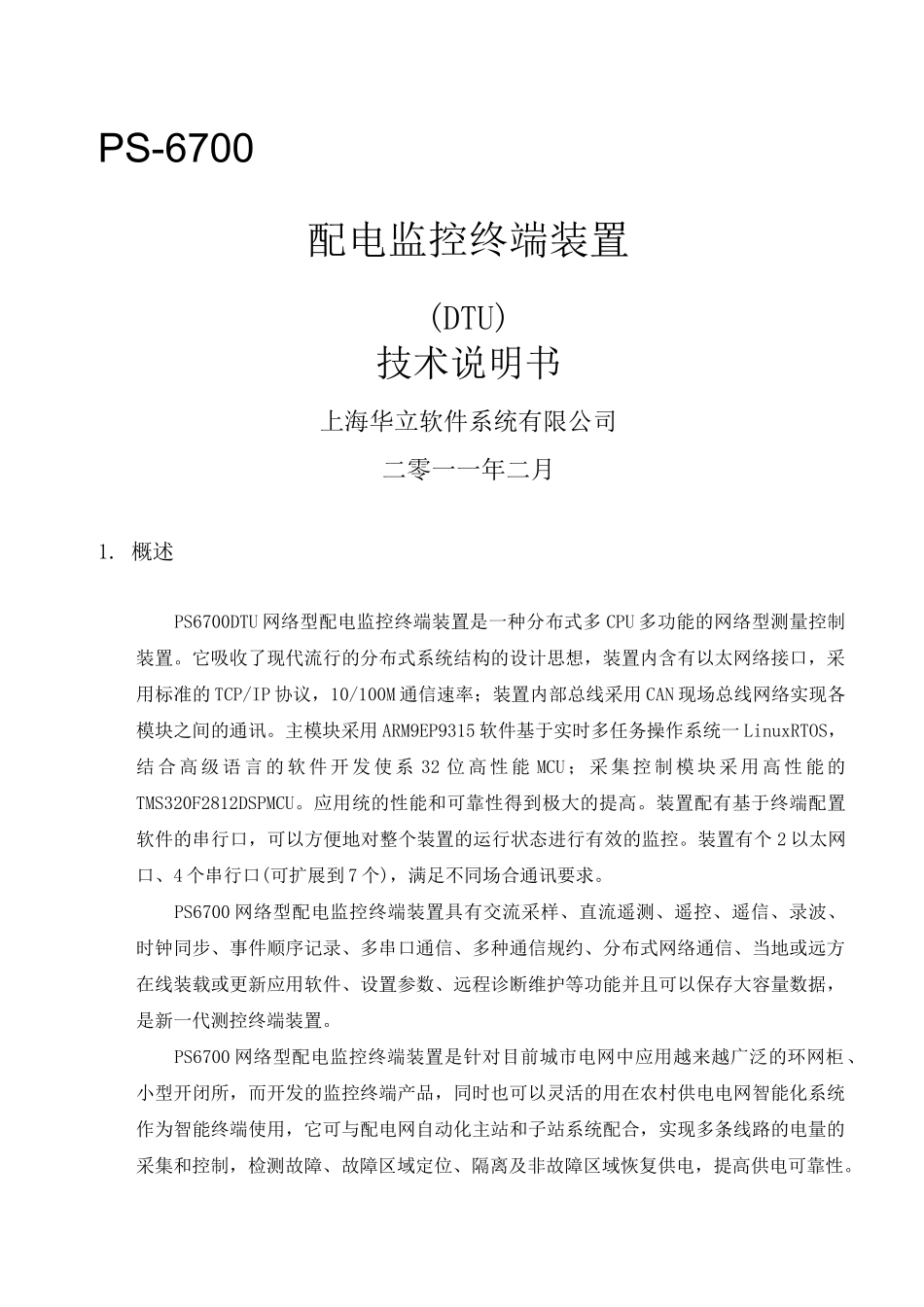

PS-6700配电监控终端装置(DTU)技术说明书上海华立软件系统有限公司二零一一年二月1. 概述PS6700DTU 网络型配电监控终端装置是一种分布式多 CPU 多功能的网络型测量控制装置。它吸收了现代流行的分布式系统结构的设计思想，装置内含有以太网络接口，采用标准的 TCP/IP 协议，10/100M 通信速率；装置内部总线采用 CAN 现场总线网络实现各模块之间的通讯。主模块采用 ARM9EP9315 软件基于实时多任务操作系统一 LinuxRTOS，结 合 高 级 语 言 的 软 件 开 发 使 系 32 位 高 性 能 MCU ； 采 集 控 制 模 块 采 用 高 性 能 的TMS320F2812DSPMCU。应用统的性能和可靠性得到极大的提高。装置配有基于终端配置软件的串行口，可以方便地对整个装置的运行状态进行有效的监控。装置有个 2 以太网口、4 个串行口(可扩展到 7 个)，满足不同场合通讯要求。PS6700 网络型配电监控终端装置具有交流采样、直流遥测、遥控、遥信、录波、时钟同步、事件顺序记录、多串口通信、多种通信规约、分布式网络通信、当地或远方在线装载或更新应用软件、设置参数、远程诊断维护等功能并且可以保存大容量数据，是新一代测控终端装置。PS6700 网络型配电监控终端装置是针对目前城市电网中应用越来越广泛的环网柜、小型开闭所，而开发的监控终端产品，同时也可以灵活的用在农村供电电网智能化系统作为智能终端使用，它可与配电网自动化主站和子站系统配合，实现多条线路的电量的采集和控制，检测故障、故障区域定位、隔离及非故障区域恢复供电，提高供电可靠性。PS6700 网络型配电监控终端适用于:•电力系统各级变电站中实时数据采集与监控•铁路电力及电气化系统中实时数据采集与监控•其它工业控制领域中动力网的实时数据采集与监控PS67001/219〃机笼配置，主要用于 DTU/STU/网隔监控，图片：PS670019〃机笼配置，主要用于箱变监控，配电所监控，图片：PS6700 网络型配电监控终端装置整体机械结构形式为双层机箱式，外层挂箱箱体一次成型防雨防尘，内层采用模件机箱，安装方便，结构清晰，外箱尺寸为 800mmX500mmX300mm，内箱采用标准 6U 机箱（如在某些有条件的开闭所，可以直接使用内箱嵌装在机柜上。）。2. 产品特点1）充分吸收国外先进技术，总结我们多年来调度自动化产品设计经验，结合我国电网建设与改造的特点，采用网络通讯技术、高性能单片机等现代数字电子技术，达到装置性能可靠，使用灵活方便。2）结构...
