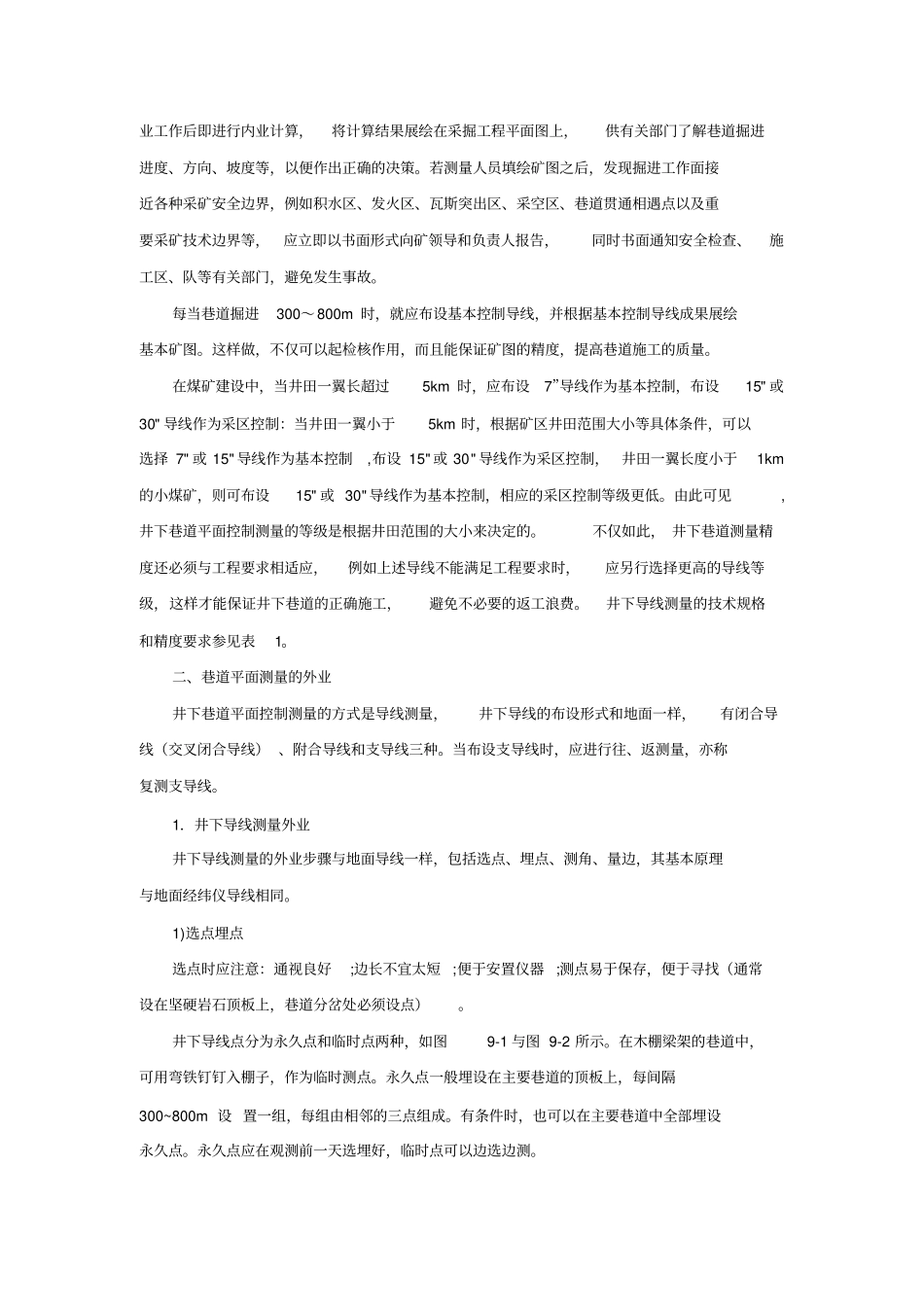

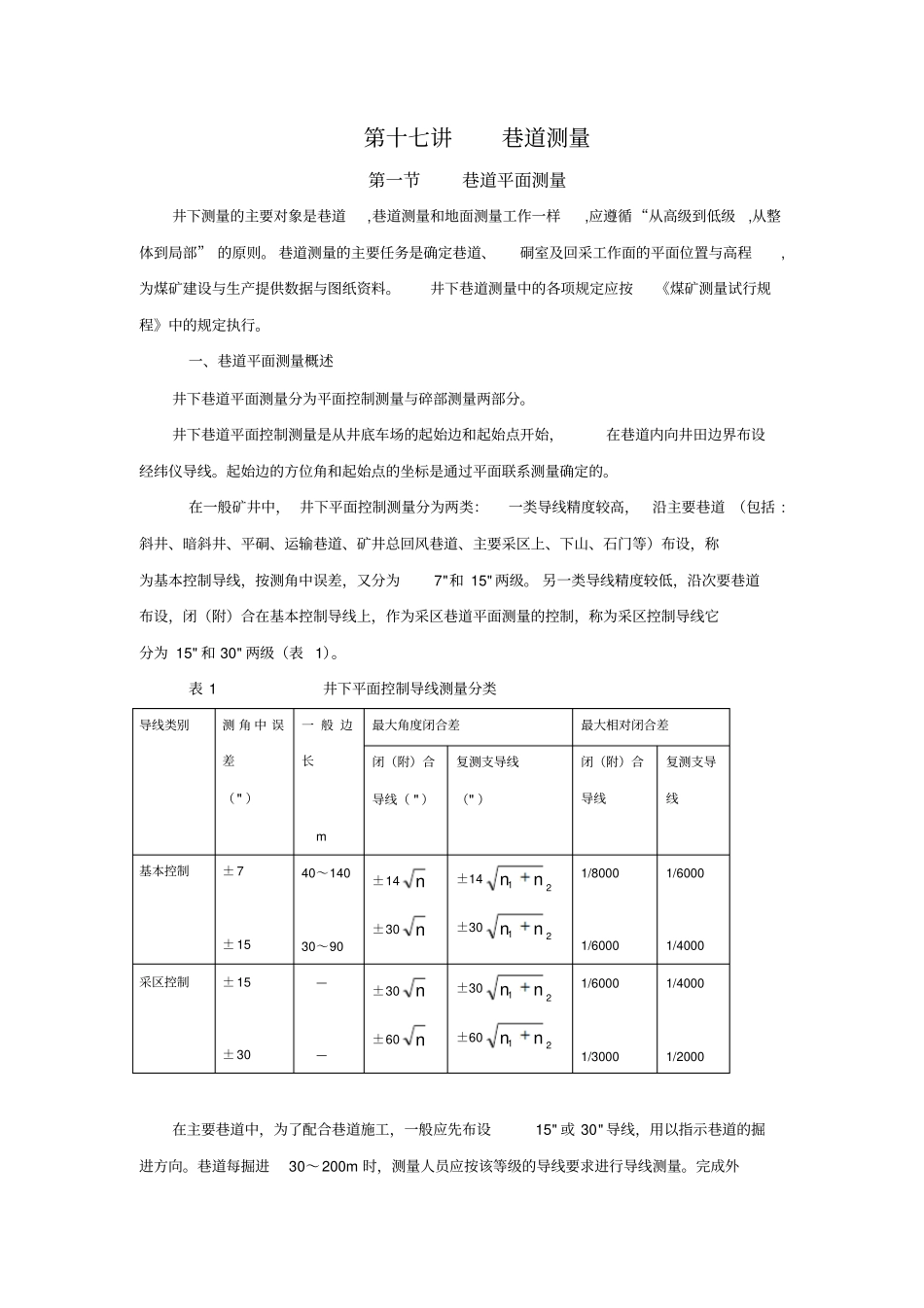

第十七讲巷道测量第一节巷道平面测量井下测量的主要对象是巷道,巷道测量和地面测量工作一样,应遵循“从高级到低级,从整体到局部” 的原则。 巷道测量的主要任务是确定巷道、硐室及回采工作面的平面位置与高程,为煤矿建设与生产提供数据与图纸资料。井下巷道测量中的各项规定应按《煤矿测量试行规程》中的规定执行。一、巷道平面测量概述井下巷道平面测量分为平面控制测量与碎部测量两部分。井下巷道平面控制测量是从井底车场的起始边和起始点开始，在巷道内向井田边界布设经纬仪导线。起始边的方位角和起始点的坐标是通过平面联系测量确定的。在一般矿井中， 井下平面控制测量分为两类：一类导线精度较高，沿主要巷道 （包括 :斜井、暗斜井、平硐、运输巷道、矿井总回风巷道、主要采区上、下山、石门等）布设，称为基本控制导线，按测角中误差，又分为7"和 15" 两级。 另一类导线精度较低，沿次要巷道布设，闭（附）合在基本控制导线上，作为采区巷道平面测量的控制，称为采区控制导线它分为 15" 和 30" 两级（表 1）。表 1 井下平面控制导线测量分类导线类别测 角 中 误差（" ）一 般 边长m 最大角度闭合差最大相对闭合差闭（附）合导线（ " ）复测支导线（" ）闭（附）合导线复测支导线基本控制± 7 ± 1540～140 30～90 ±14n±30n±1421nn±3021nn1/8000 1/6000 1/6000 1/4000 采区控制± 15 ± 30——±30n±60n±3021nn±6021nn1/6000 1/3000 1/4000 1/2000 在主要巷道中，为了配合巷道施工，一般应先布设15" 或 30" 导线，用以指示巷道的掘进方向。巷道每掘进30～200m 时，测量人员应按该等级的导线要求进行导线测量。完成外业工作后即进行内业计算，将计算结果展绘在采掘工程平面图上，供有关部门了解巷道掘进进度、方向、坡度等，以便作出正确的决策。若测量人员填绘矿图之后，发现掘进工作面接近各种采矿安全边界，例如积水区、发火区、瓦斯突出区、采空区、巷道贯通相遇点以及重要采矿技术边界等，应立即以书面形式向矿领导和负责人报告，同时书面通知安全检查、施工区、队等有关部门，避免发生事故。每当巷道掘进300～800m 时，就应布设基本控制导线，并根据基本控制导线成果展绘基本矿图。这样做，不仅可以起检核作用，而且能保证矿图的精度，提高巷道施工的质量。在煤矿建设中，当井田一翼长超过5km 时，应布设7”导线作为基本控制，布设15" 或30" 导线作为采区控制：当井田一翼小...
