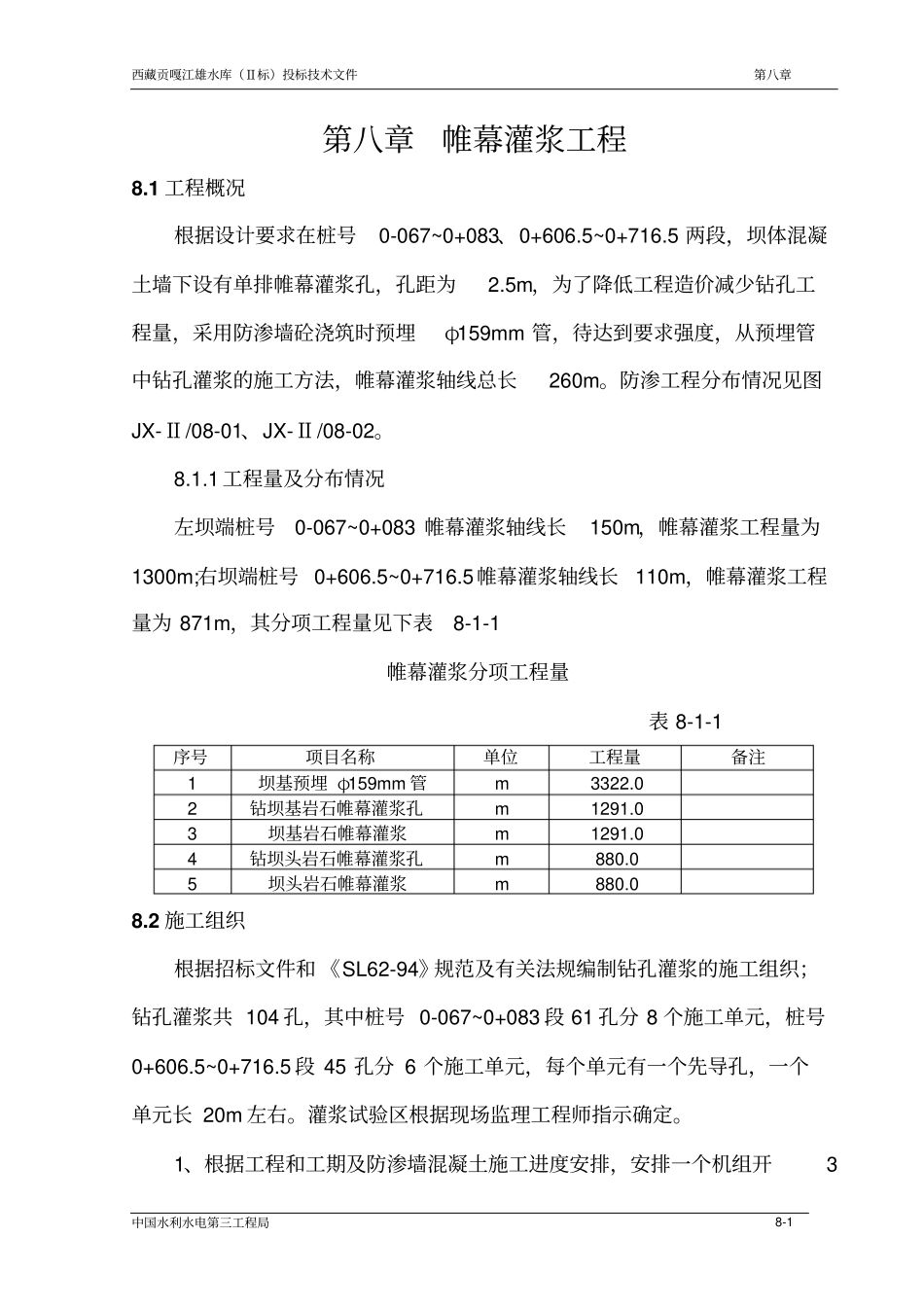

西藏贡嘎江雄水库（Ⅱ标）投标技术文件第八章中国水利水电第三工程局8-1 第八章帷幕灌浆工程8.1 工程概况根据设计要求在桩号0-067~0+083、0+606.5~0+716.5 两段，坝体混凝土墙下设有单排帷幕灌浆孔，孔距为2.5m，为了降低工程造价减少钻孔工程量，采用防渗墙砼浇筑时预埋φ159mm 管，待达到要求强度，从预埋管中钻孔灌浆的施工方法，帷幕灌浆轴线总长260m。防渗工程分布情况见图JX-Ⅱ/08-01、JX-Ⅱ/08-02。8.1.1 工程量及分布情况左坝端桩号0-067~0+083 帷幕灌浆轴线长150m，帷幕灌浆工程量为1300m;右坝端桩号 0+606.5~0+716.5帷幕灌浆轴线长110m，帷幕灌浆工程量为 871m，其分项工程量见下表8-1-1 帷幕灌浆分项工程量表 8-1-1序号项目名称单位工程量备注1 坝基预埋 φ159mm 管m 3322.0 2 钻坝基岩石帷幕灌浆孔m 1291.0 3 坝基岩石帷幕灌浆m 1291.0 4 钻坝头岩石帷幕灌浆孔m 880.0 5 坝头岩石帷幕灌浆m 880.0 8.2 施工组织根据招标文件和 《SL62-94》规范及有关法规编制钻孔灌浆的施工组织；钻孔灌浆共 104 孔，其中桩号 0-067~0+083 段 61 孔分 8 个施工单元，桩号0+606.5~0+716.5 段 45 孔分 6 个施工单元，每个单元有一个先导孔，一个单元长 20m 左右。灌浆试验区根据现场监理工程师指示确定。1、根据工程和工期及防渗墙混凝土施工进度安排，安排一个机组开3西藏贡嘎江雄水库（Ⅱ标）投标技术文件第八章中国水利水电第三工程局8-2 台钻机和 3 台灌浆机，分两个阶段（即桩号0-067~0+083 段 2004 年 3 月 1日~2004年 5 月 15 日施工、桩号 0+606.5~0+716.5段 2004 年 10 月 1 日~2004年 11 月 15 日施工）承担钻孔灌浆任务，分别在左右坝肩设一个集中制浆站和中转站，现场施工管理和修配、浆液的试验、材料与防渗墙施工统一，不另设。2、施工用主要机械设备（见表8-2-1、8-2-2）。3、主要施工人员安排（见表8-2-3）。钻灌工： 48 人制浆 ：20 人附属工作人员和普工、管理人员与防渗墙工程统一，不另设。4、主要材料用量（见表8-2-4）8.3 施工布置在左右坝肩的开阔出各设置一个制浆站，在制浆站侧设一个40t 的水泥库房，钻孔灌浆每机组设一个移动灌浆房；钻孔灌浆的污水和制浆站的废浆、污水统一指定排放。见图JX-Ⅱ/02-01、JX-Ⅱ/08-03 、JX-Ⅱ/08-04。8.4 施工方法简介1、钻孔灌浆采用自上而下分段灌浆方法，由于帷幕灌浆孔是在浇筑混凝土时预埋铁管中钻孔的，故钻...
