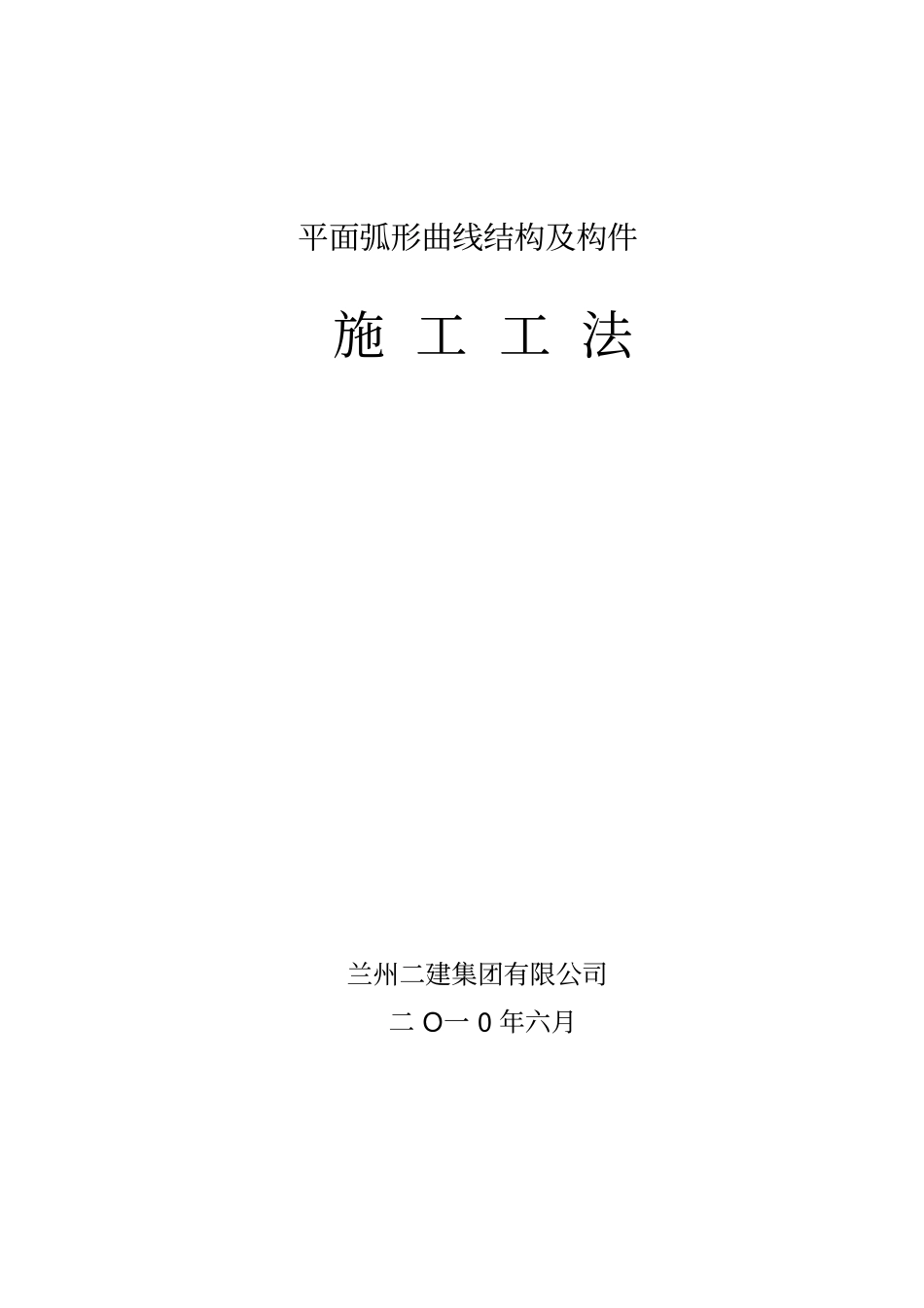

平面弧形曲线结构及构件施 工 工 法兰州二建集团有限公司二 O一 0 年六月1 目录1、前言 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 2、技术特点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 3、适用范围⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 4、工艺原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 5、施工工艺流程及操作要点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 6、材料与设备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 7、质量控制⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9 8、安全措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 9、环保措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 10、效益分析 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11 2 11、应用实例 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12 1、前言：近年来，随着改革开放的进一步深入，经济水平的迅猛增长，建筑物独特造型成了城市规划中一道靓丽的风景，由比较简单的矩形、“L”形等发展到弧形、扇形、 “S”形等弧形曲线形式。弧形曲线建筑物以其外形柔和、轻松、活泼、视觉感官良好等特点，已经成为建筑物不可或缺的活跃因素，得到了广泛的应用。但其施工较为复杂，模板分项工程从放样、设计、制作到安装工艺繁琐，轴线控制难度大，精度要求高，结构及构件曲率难以控制。根据国内相关弧形曲线结构及构件施工经验及我司在几个施工项目的应用实例，总结出了平面弧形曲线结构及构件施工工法，克服了以往施工中的不足， 模板制作简单、尺寸准确、 加固便捷，构件曲率控制到位、混凝土观感质量良好，并为类似工程的施工提供了参考价值。2、工法特点：平面弧形曲线结构及构件施工工法解决了弧形梁、墙、板、S 形线条等模板和钢筋施工中的难题，其特点有：2.1 以矢高法为主要计算形式， 利用 CAD 制图系列软件进行配模设计、制作、加工、复核，以及钢筋翻样、加工及安装。计算简便、数据3 精确。2.2 根据建筑物形状及特点，确定基准控制线及基准控制点，进行结构轴线和形状尺寸控制，确保构件成型尺寸准确，控制到位。2.3 曲面结构和弧形构件受力复杂，受构件内外弧长不一、环境等因素耦合的不利影响，容易出现不均匀变形和应力集中等引起的混凝土裂缝。采取在构件外弧钢筋保护层内设置钢丝防裂网，减少了裂缝的发生。2.4 借助于激光铅锤仪进行控制线投测，有效的控制了平面弧形曲线构件的位置...
