年产60万件中高档次卫生洁具隧道窑设计毕业设计说明书VIP免费

年产60万件中高档次卫生洁具隧道窑设计毕业设计说明书_第1页
1/39
年产60万件中高档次卫生洁具隧道窑设计毕业设计说明书_第2页
2/39
年产60万件中高档次卫生洁具隧道窑设计毕业设计说明书_第3页
3/39

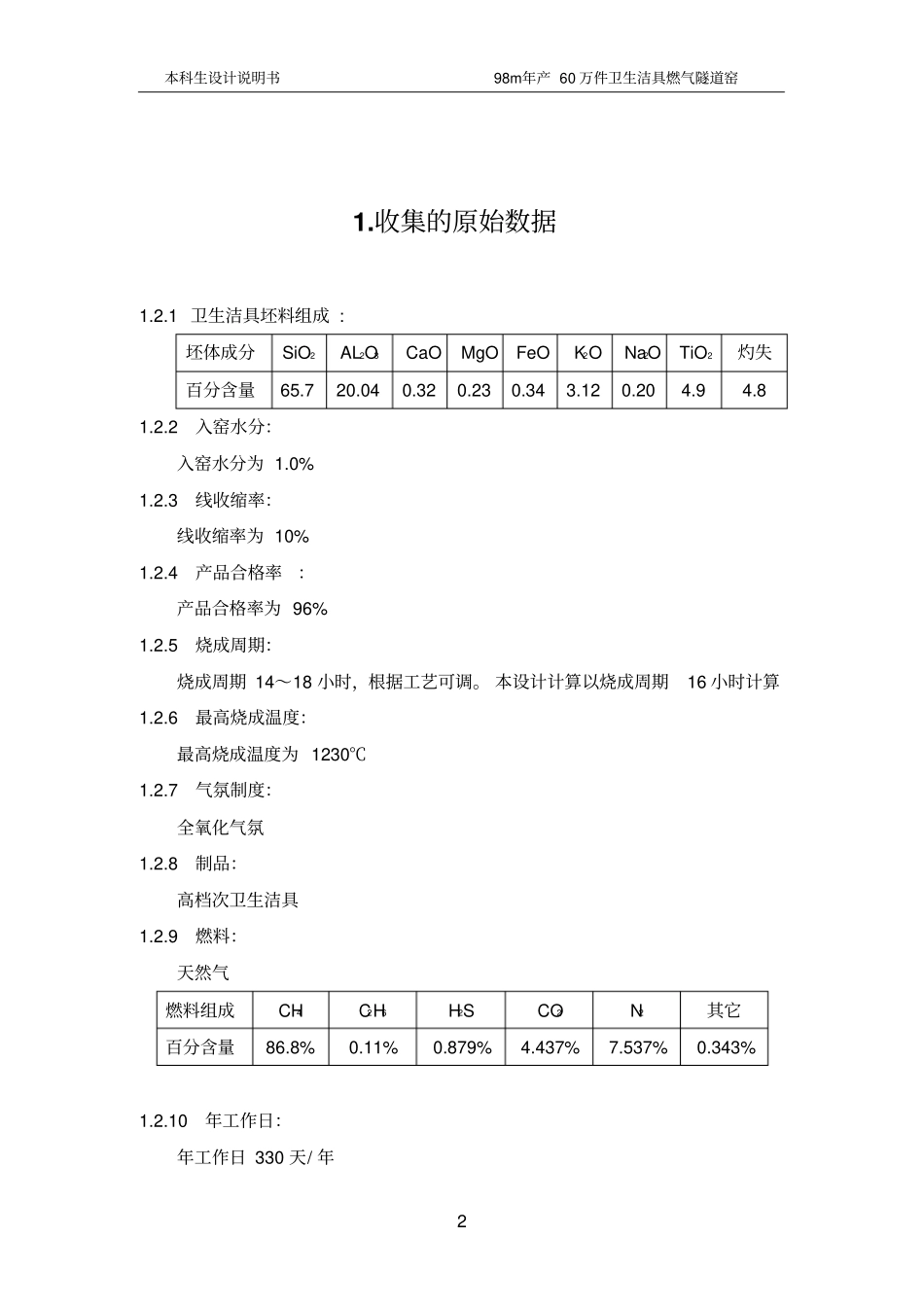

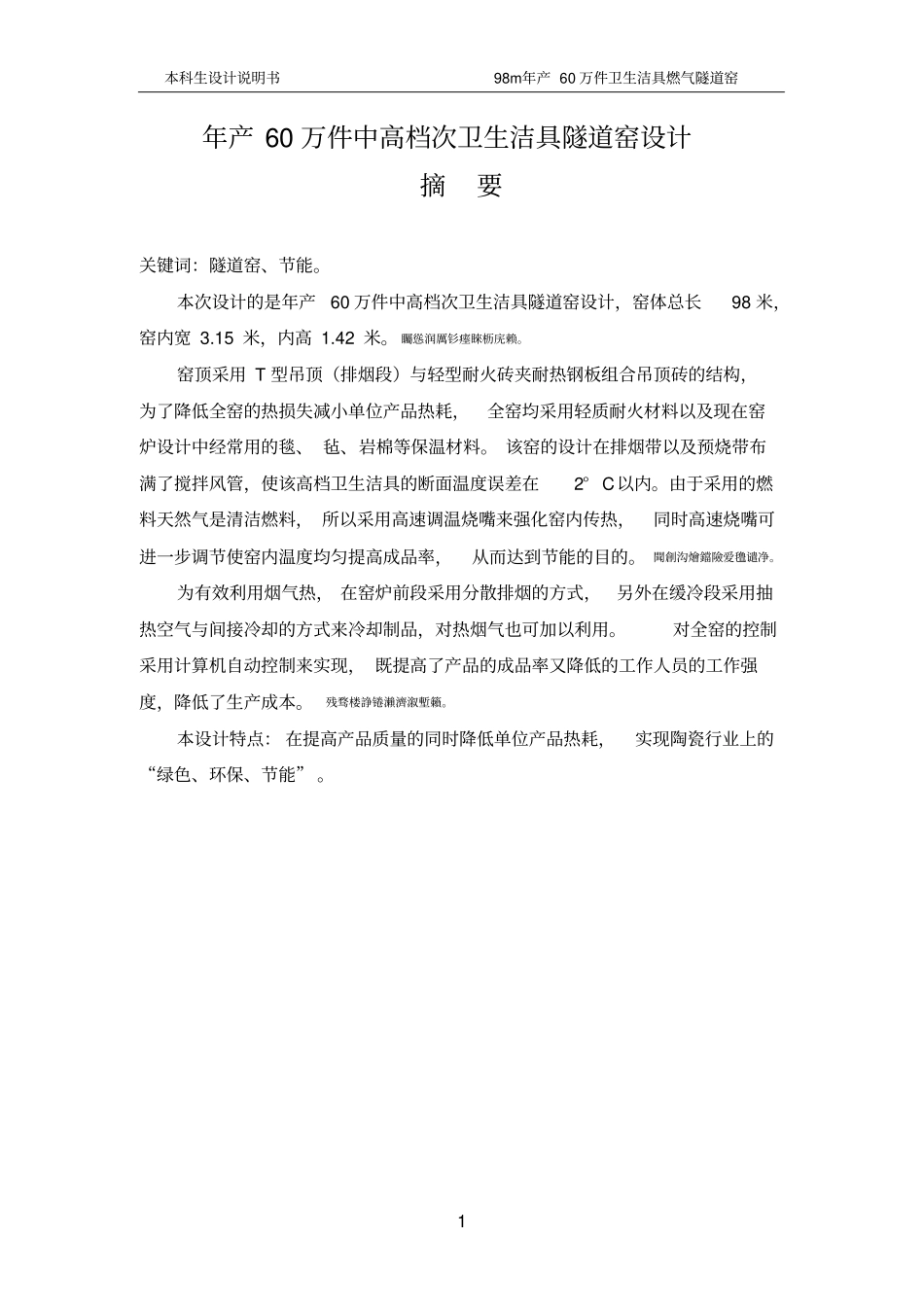

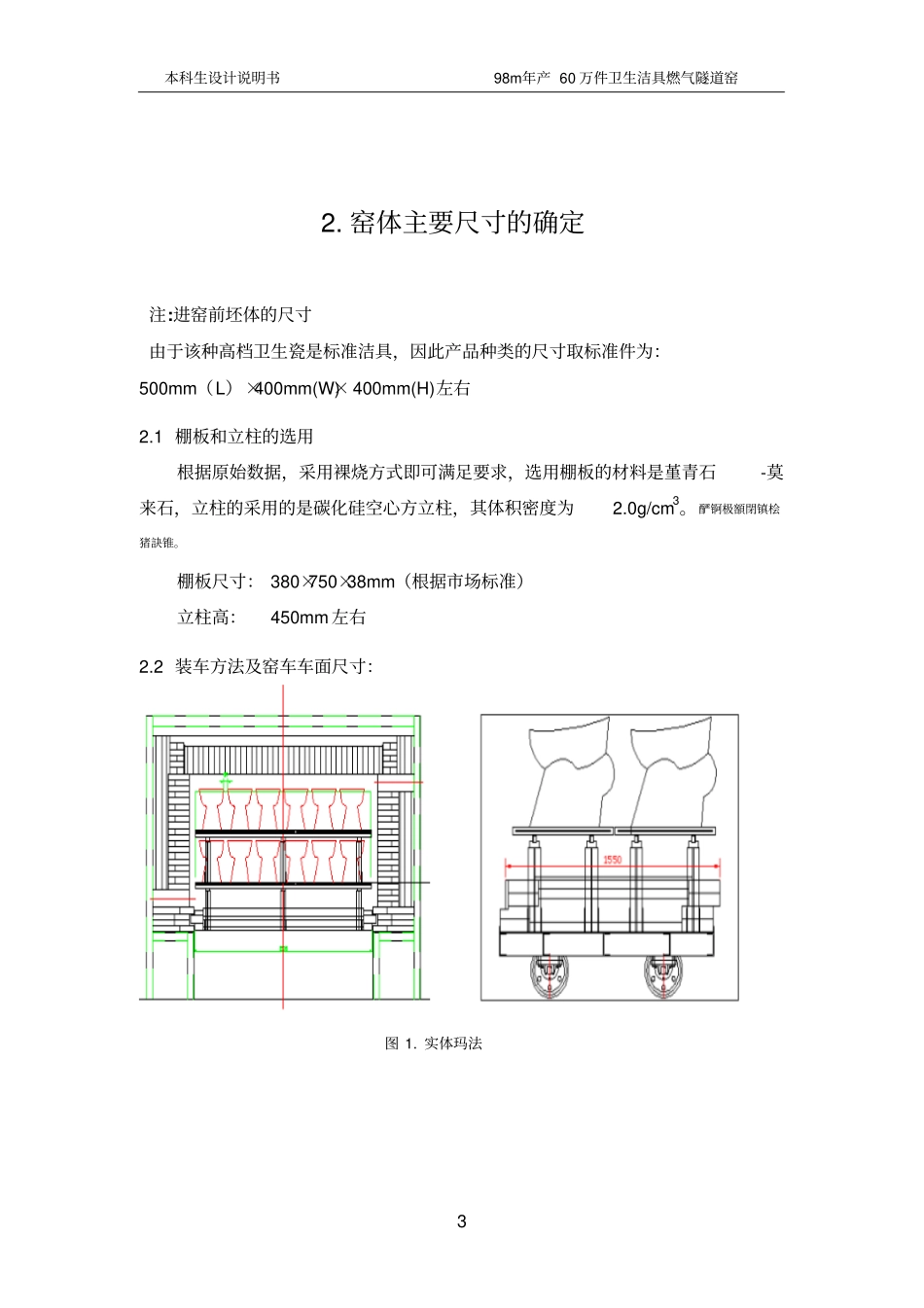

本科生设计说明书98m年产 60 万件卫生洁具燃气隧道窑1 年产 60 万件中高档次卫生洁具隧道窑设计摘要关键词:隧道窑、节能。本次设计的是年产60 万件中高档次卫生洁具隧道窑设计,窑体总长98 米,窑内宽 3.15 米,内高 1.42 米。 矚慫润厲钐瘗睞枥庑赖。窑顶采用 T 型吊顶(排烟段)与轻型耐火砖夹耐热钢板组合吊顶砖的结构,为了降低全窑的热损失减小单位产品热耗,全窑均采用轻质耐火材料以及现在窑炉设计中经常用的毯、 毡、岩棉等保温材料。 该窑的设计在排烟带以及预烧带布满了搅拌风管,使该高档卫生洁具的断面温度误差在2° C以内。由于采用的燃料天然气是清洁燃料, 所以采用高速调温烧嘴来强化窑内传热,同时高速烧嘴可进一步调节使窑内温度均匀提高成品率,从而达到节能的目的。 聞創沟燴鐺險爱氇谴净。为有效利用烟气热, 在窑炉前段采用分散排烟的方式,另外在缓冷段采用抽热空气与间接冷却的方式来冷却制品,对热烟气也可加以利用。对全窑的控制采用计算机自动控制来实现, 既提高了产品的成品率又降低的工作人员的工作强度,降低了生产成本。残骛楼諍锩瀨濟溆塹籟。本设计特点: 在提高产品质量的同时降低单位产品热耗,实现陶瓷行业上的“绿色、环保、节能” 。本科生设计说明书98m年产 60 万件卫生洁具燃气隧道窑2 1.收集的原始数据1.2.1 卫生洁具坯料组成 : 坯体成分SiO2AL2O3CaO MgO FeO K2O Na2O TiO2灼失百分含量65.7 20.04 0.32 0.23 0.34 3.12 0.20 4.9 4.8 1.2.2 入窑水分:入窑水分为 1.0% 1.2.3 线收缩率:线收缩率为 10% 1.2.4 产品合格率:产品合格率为 96% 1.2.5 烧成周期:烧成周期 14~18 小时,根据工艺可调。 本设计计算以烧成周期16 小时计算1.2.6 最高烧成温度:最高烧成温度为 1230℃1.2.7 气氛制度:全氧化气氛1.2.8 制品:高档次卫生洁具1.2.9 燃料:天然气燃料组成CH4C2H6H2S CO2N2其它百分含量86.8% 0.11% 0.879% 4.437% 7.537% 0.343% 1.2.10 年工作日:年工作日 330 天/ 年本科生设计说明书98m年产 60 万件卫生洁具燃气隧道窑3 2. 窑体主要尺寸的确定注:进窑前坯体的尺寸由于该种高档卫生瓷是标准洁具,因此产品种类的尺寸取标准件为:500mm(L)×400mm(W)× 400mm(H)左右2.1 棚板和立柱的选用根据原始数据,采用裸烧方式即可满足要求,选用棚板的材料是堇青石-莫来石,立柱的采用的是碳化硅空心方立柱,其体积密度为2....
