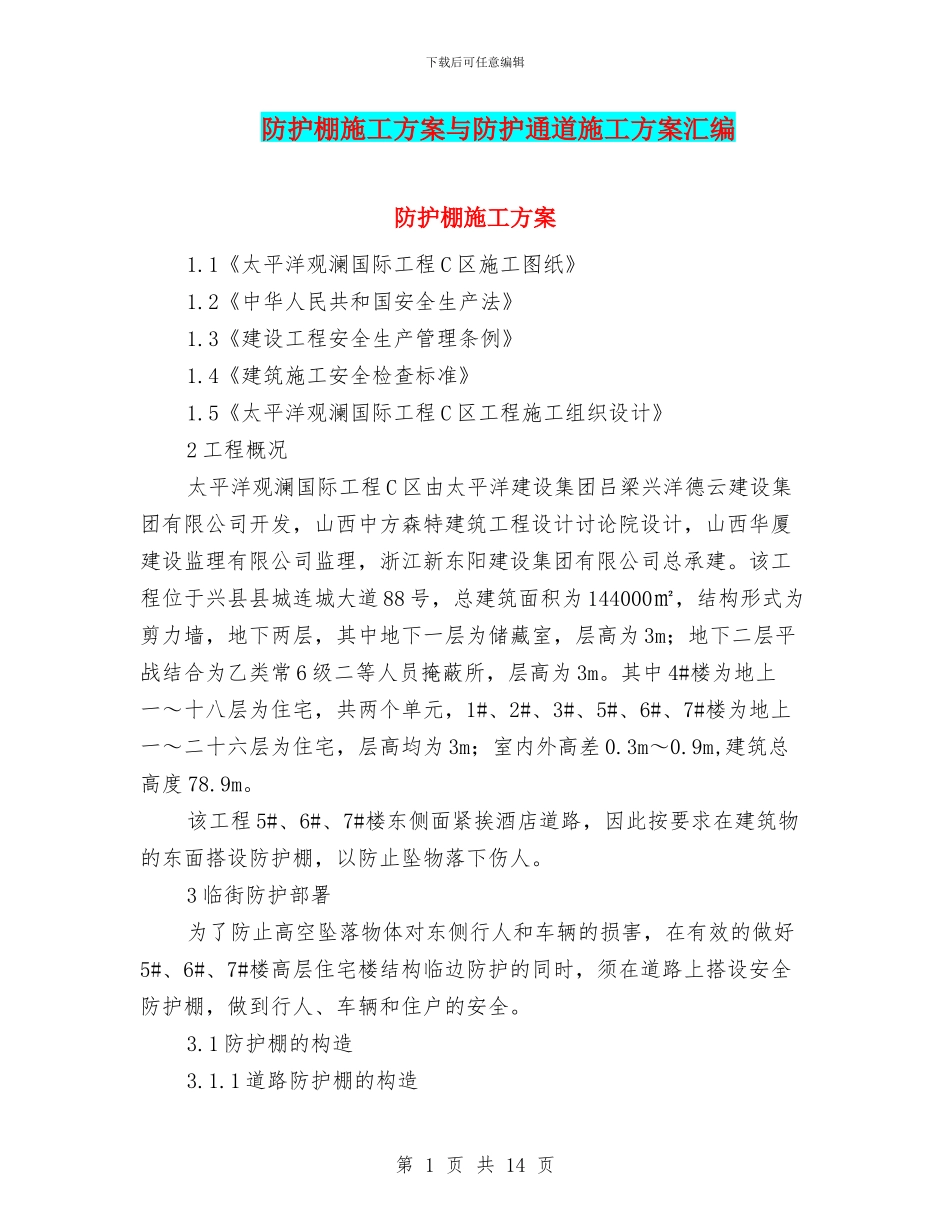

下载后可任意编辑防护棚施工方案与防护通道施工方案汇编防护棚施工方案1.1《太平洋观澜国际工程 C 区施工图纸》1.2《中华人民共和国安全生产法》1.3《建设工程安全生产管理条例》1.4《建筑施工安全检查标准》1.5《太平洋观澜国际工程 C 区工程施工组织设计》2 工程概况太平洋观澜国际工程 C 区由太平洋建设集团吕梁兴洋德云建设集团有限公司开发，山西中方森特建筑工程设计讨论院设计，山西华厦建设监理有限公司监理，浙江新东阳建设集团有限公司总承建。该工程位于兴县县城连城大道 88 号，总建筑面积为 144000㎡，结构形式为剪力墙，地下两层，其中地下一层为储藏室，层高为 3m；地下二层平战结合为乙类常 6 级二等人员掩蔽所，层高为 3m。其中 4#楼为地上一～十八层为住宅，共两个单元，1#、2#、3#、5#、6#、7#楼为地上一～二十六层为住宅，层高均为 3m；室内外高差 0.3m～0.9m,建筑总高度 78.9m。该工程 5#、6#、7#楼东侧面紧挨酒店道路，因此按要求在建筑物的东面搭设防护棚，以防止坠物落下伤人。3 临街防护部署为了防止高空坠落物体对东侧行人和车辆的损害，在有效的做好5#、6#、7#楼高层住宅楼结构临边防护的同时，须在道路上搭设安全防护棚，做到行人、车辆和住户的安全。3.1 防护棚的构造3.1.1 道路防护棚的构造第 1 页 共 14 页下载后可任意编辑根据道路宽 6m，搭设长度 172m，采纳 250I 型钢立柱、120I 型钢檩条和 40 厚木架板搭设防护棚，防护棚的搭设形式为门式宽度 6m,搭设形式见下图：防护棚搭设的总高度为 7.3m，两侧立杆间距 4m，立杆上方垫 200宽 40 厚贯穿木板满铺防护板。每层防护板之间设置横杆，横杆的间距为 4m 以便架住木板，防护板距地面的净高度为 5.5m。为了防止落在防护棚上的物体弹出伤人，防护棚顶部外侧设 120I 型钢檩条“人”字架和彩钢屋面板，立杆的间距 1m。整个通道两侧立面满挂绿色安全密目网，形成封闭结构。 3.2 本工程使用外防护架所有楼四周采纳水平安全网进行外防护，从十层顶板结构柱开始搭设水平安全网，搭出建筑外墙 6m。最低点距室外地面保持 6m 净空，外口要高于里口 60cm，里口与建筑物绑扎，里外口在每个系结点上边应与支撑架、建筑物紧靠，并用一根独立的系绳连接，系结点沿网边均匀分布，其距离不得大于750mm。系结点应符合打结方便，连接牢固又容易解开，受力后又不会散脱的原则。3.2.1 水平安全网使用锦纶阻燃材质，网眼不得大于 8c...
