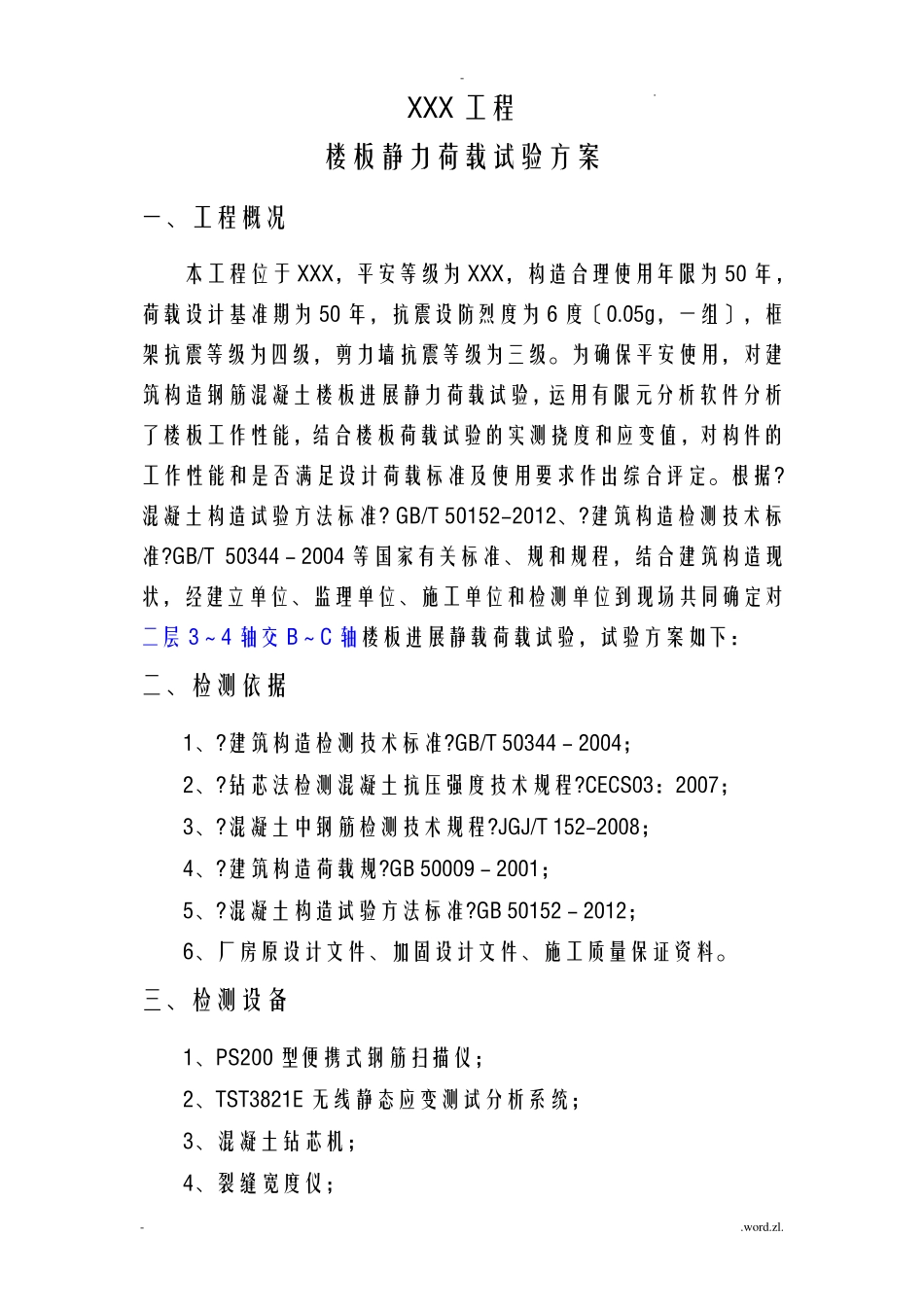

- . - .word.zl. XXX 工程 楼板静力荷载试验方案 一、工程概况 本工程位于XXX，平安等级为XXX，构造合理使用年限为50 年，荷载设计基准期为50 年，抗震设防烈度为6 度〔0.05g，一组〕，框架抗震等级为四级，剪力墙抗震等级为三级。为确保平安使用，对建筑构造钢筋混凝土楼板进展静力荷载试验，运用有限元分析软件分析了楼板工作性能，结合楼板荷载试验的实测挠度和应变值，对构件的工作性能和是否满足设计荷载标准及使用要求作出综合评定。根据?混凝土构造试验方法标准? GB/T 50152-2012、?建筑构造检测技术标准?GB/T 50344－2004 等国家有关标准、规和规程，结合建筑构造现状，经建立单位、监理单位、施工单位和检测单位到现场共同确定对二层3～4 轴交B～C 轴楼板进展静载荷载试验，试验方案如下： 二、检测依据 1、?建筑构造检测技术标准?GB/T 50344－2004； 2、?钻芯法检测混凝土抗压强度技术规程?CECS03：2007； 3、?混凝土中钢筋检测技术规程?JGJ/T 152-2008； 4、?建筑构造荷载规?GB 50009－2001； 5、?混凝土构造试验方法标准?GB 50152－2012； 6、厂房原设计文件、加固设计文件、施工质量保证资料。 三、检测设备 1、PS200 型便携式钢筋扫描仪； 2、TST3821E 无线静态应变测试分析系统； 3、混凝土钻芯机； 4、裂缝宽度仪； - . - .word.zl. 5、百分表、卷尺、游标卡尺、数码相机等。 四、检测容及方案 〔一〕资料调查 1、图纸资料调查：包括建筑与构造施工图、施工变更记录、竣工图、竣工质检及验收文件等，了解原设计意图、要求和技术背景； 2、建筑物历史调查：包括建筑物的原始施工、竣工日期，使用过程中的修缮、改造、扩建情况，用途变更、使用条件改变及受灾情况等； 3、调查建筑物的使用条件和、外环境状况〔荷载历史〕。 〔二〕构造检测容 1、混凝土抗压强度； 2、梁板钢筋保护层厚度检测； 3、梁板截面尺寸检测； 4、构件的最大挠度； 5、支座处位移； 6、控制截面应变； 7、裂缝的出现与扩展情况； 〔三〕承载力检测方案 1、检测目的 本次楼板检测鉴定的目的是，为确保平安使用，对建筑构造钢筋混凝土楼板进展静力荷载试验，运用分析软件分析楼板工作性能，结合楼板荷载试验的实测挠度和应变值，对构件的工作性能和是否满足设计荷载标准及使用要求作出综合评定。 2、试验楼板的选择 - . - .word.zl. 试验楼板经现场勘查，选择XXXX 楼板作为静载试验对象，板厚1...
