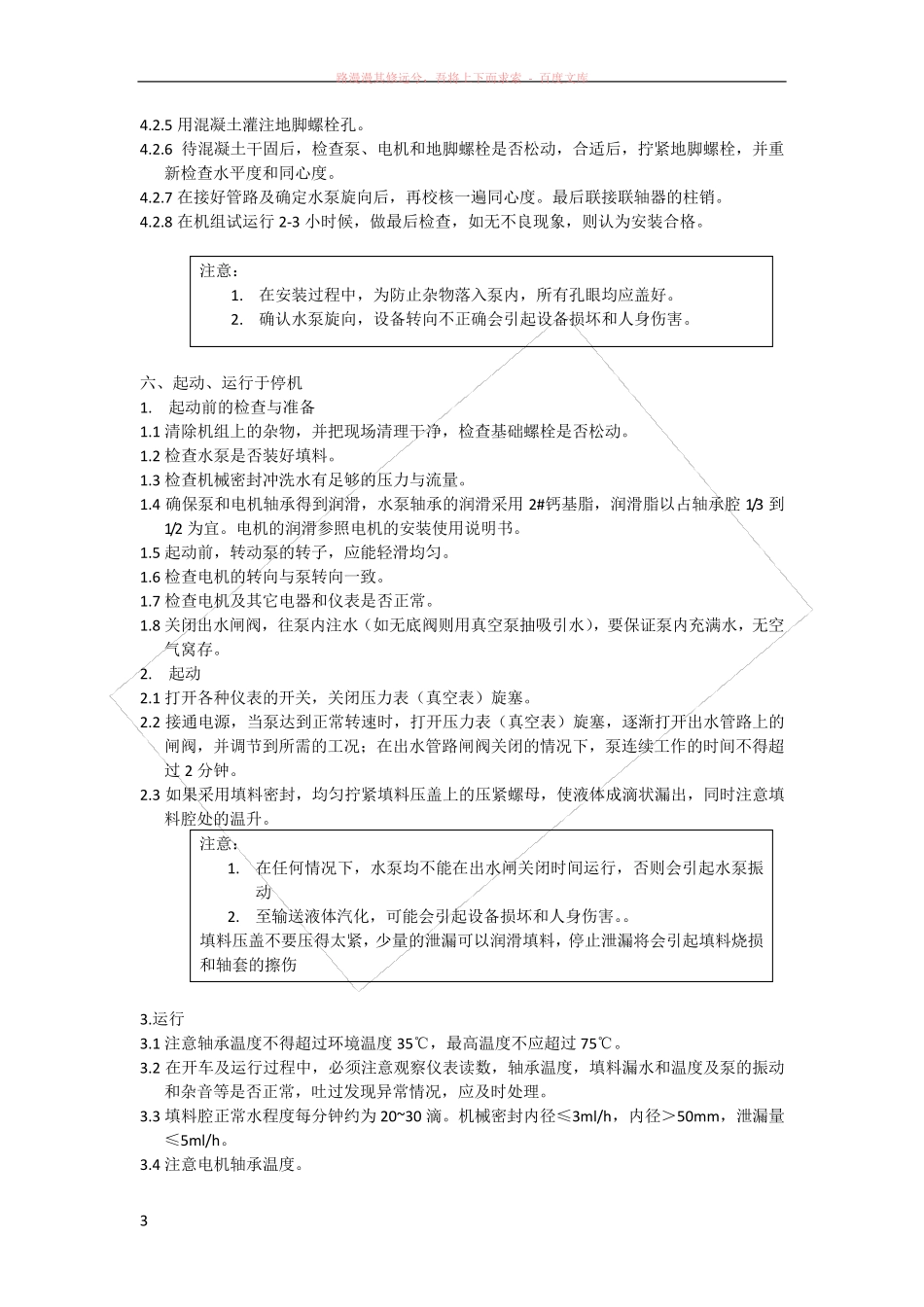

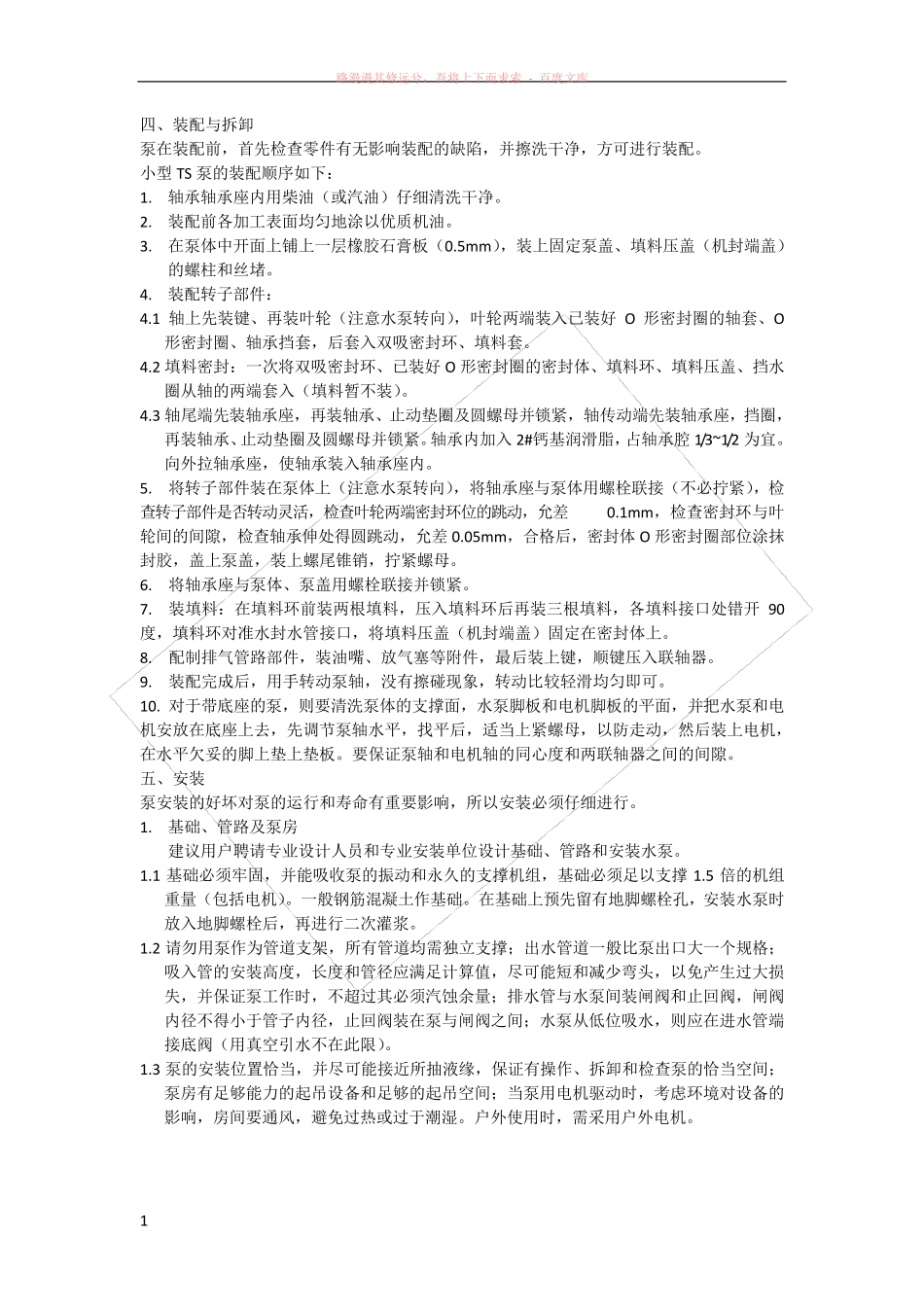

路漫漫其修远兮，吾将上下而求索 - 百度文库 1 四、装配与拆卸 泵在装配前，首先检查零件有无影响装配的缺陷，并擦洗干净，方可进行装配。 小型TS 泵的装配顺序如下： 1. 轴承轴承座内用柴油（或汽油）仔细清洗干净。 2. 装配前各加工表面均匀地涂以优质机油。 3. 在泵体中开面上铺上一层橡胶石膏板（0.5mm），装上固定泵盖、填料压盖（机封端盖）的螺柱和丝堵。 4. 装配转子部件： 4.1 轴上先装键、再装叶轮（注意水泵转向），叶轮两端装入已装好O 形密封圈的轴套、O形密封圈、轴承挡套，后套入双吸密封环、填料套。 4.2 填料密封：一次将双吸密封环、已装好O 形密封圈的密封体、填料环、填料压盖、挡水圈从轴的两端套入（填料暂不装）。 4.3 轴尾端先装轴承座，再装轴承、止动垫圈及圆螺母并锁紧，轴传动端先装轴承座，挡圈，再装轴承、止动垫圈及圆螺母并锁紧。轴承内加入2#钙基润滑脂，占轴承腔1/3~1/2 为宜。向外拉轴承座，使轴承装入轴承座内。 5. 将转子部件装在泵体上（注意水泵转向），将轴承座与泵体用螺栓联接（不必拧紧），检查转子部件是否转动灵活，检查叶轮两端密封环位的跳动，允差0.1mm，检查密封环与叶轮间的间隙，检查轴承伸处得圆跳动，允差0.05mm，合格后，密封体O 形密封圈部位涂抹封胶，盖上泵盖，装上螺尾锥销，拧紧螺母。 6. 将轴承座与泵体、泵盖用螺栓联接并锁紧。 7. 装填料：在填料环前装两根填料，压入填料环后再装三根填料，各填料接口处错开90度，填料环对准水封水管接口，将填料压盖（机封端盖）固定在密封体上。 8. 配制排气管路部件，装油嘴、放气塞等附件，最后装上键，顺键压入联轴器。 9. 装配完成后，用手转动泵轴，没有擦碰现象，转动比较轻滑均匀即可。 10. 对于带底座的泵，则要清洗泵体的支撑面，水泵脚板和电机脚板的平面，并把水泵和电机安放在底座上去，先调节泵轴水平，找平后，适当上紧螺母，以防走动，然后装上电机，在水平欠妥的脚上垫上垫板。要保证泵轴和电机轴的同心度和两联轴器之间的间隙。 五、安装 泵安装的好坏对泵的运行和寿命有重要影响，所以安装必须仔细进行。 1. 基础、管路及泵房 建议用户聘请专业设计人员和专业安装单位设计基础、管路和安装水泵。 1.1 基础必须牢固，并能吸收泵的振动和永久的支撑机组，基础必须足以支撑1.5 倍的机组重量（包括电机）。一般钢筋混凝土作基础。在基础上预先留有地脚螺栓孔，安装水泵时放入地脚螺...
