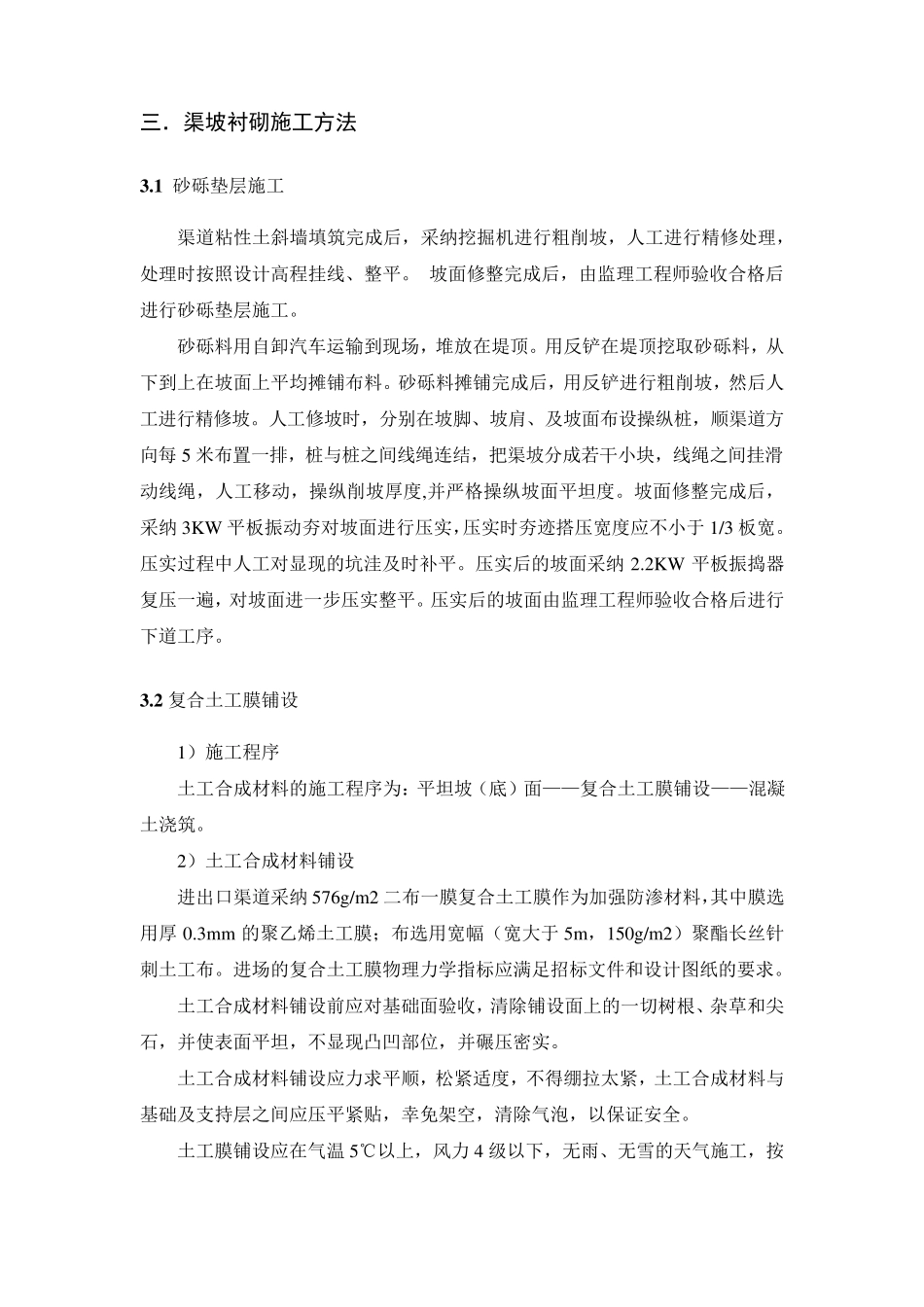

渠道衬砌施工方案 一．工程概况 沙河（北）倒虹吸工程是南水北调中线工程总干渠的要紧输水建筑物之一，工程由穿河建筑物（倒虹吸）、退水闸、连接渠及附属建筑物等组成。其中进口段渠道长239.098m；出口段长364.981m。渠道过水断面为梯形，底宽21.5m，内坡边坡系数1:2.5，外坡边坡系数1:2.5~1:3.0，渠道纵坡1/25000。渠道采纳现浇混凝土衬砌，衬砌厚度内坡、外坡、渠底均为15cm，衬砌高度至一级马道（或堤顶）。混凝土衬砌板横向每12m 设置一条通缝，每4m 一道半缝；渠坡纵向全部为半缝；渠底两坡角纵缝为通缝，渠道中间部位设一道通缝，渠底其余纵缝为半缝。半缝宽1cm，通缝宽2cm，缝上部填2cm 厚明渠专用聚硫密封胶，下部填聚乙烯闭孔泡沫塑料板。 渠道渠底及内边坡混凝土衬砌板平坦度（用2m 直尺检查）承诺偏差为±8mm，板厚承诺偏差为-5mm~+10mm。 二．渠道衬砌总体施工方案 本标段进出口渠道长度较短，在与相邻标段、渐变段、拦冰索锚墩等接头部位衬砌机无法进行施工，必须采纳人工衬砌，且进口渠道右侧被退水闸分隔成若干小块，衬砌机移位专门困难。因此本标段渠道衬砌采纳机械衬砌和人工衬砌两种施工方法。 渠坡机械衬砌采纳PHB-23000C 型布料机及PHZ-23000C 型振捣成型机，布料机采纳螺旋输送布料，同时配备插板式振捣器，功率30.6kw，渠道成型机要紧由振动提浆辊和人工收浆平台构成，功率16.7kw。 渠坡人工衬砌采纳滑模按渠坡半缝间距宽度，整块衬砌板由下而上一次浇筑完成。混凝土用搅拌运输车运至浇筑段渠堤顶，经溜槽入仓。混凝土入仓后采纳φ30 软轴振捣棒人工振捣。混凝土浇筑成型后，用圆盘抹光机配合人工进行抹面收光。 渠底人工衬砌采纳型钢作为模板，模板背面压设砂袋进行固定。混凝土由罐车运至渠底，卸入集料斗内，用长臂反铲入仓，人工摊铺找平，采纳平板振捣器及软轴振捣器进行振捣。 三．渠坡衬砌施工方法 3.1 砂砾垫层施工 渠道粘性土斜墙填筑完成后，采纳挖掘机进行粗削坡，人工进行精修处理，处理时按照设计高程挂线、整平。 坡面修整完成后，由监理工程师验收合格后进行砂砾垫层施工。 砂砾料用自卸汽车运输到现场，堆放在堤顶。用反铲在堤顶挖取砂砾料，从下到上在坡面上平均摊铺布料。砂砾料摊铺完成后，用反铲进行粗削坡，然后人工进行精修坡。人工修坡时，分别在坡脚、坡肩、及坡面布设操纵桩，顺渠道方向每5 米布置一排，桩与桩之间线绳连结，把渠坡分成若干小块，线绳之间挂滑动线绳，人工...
