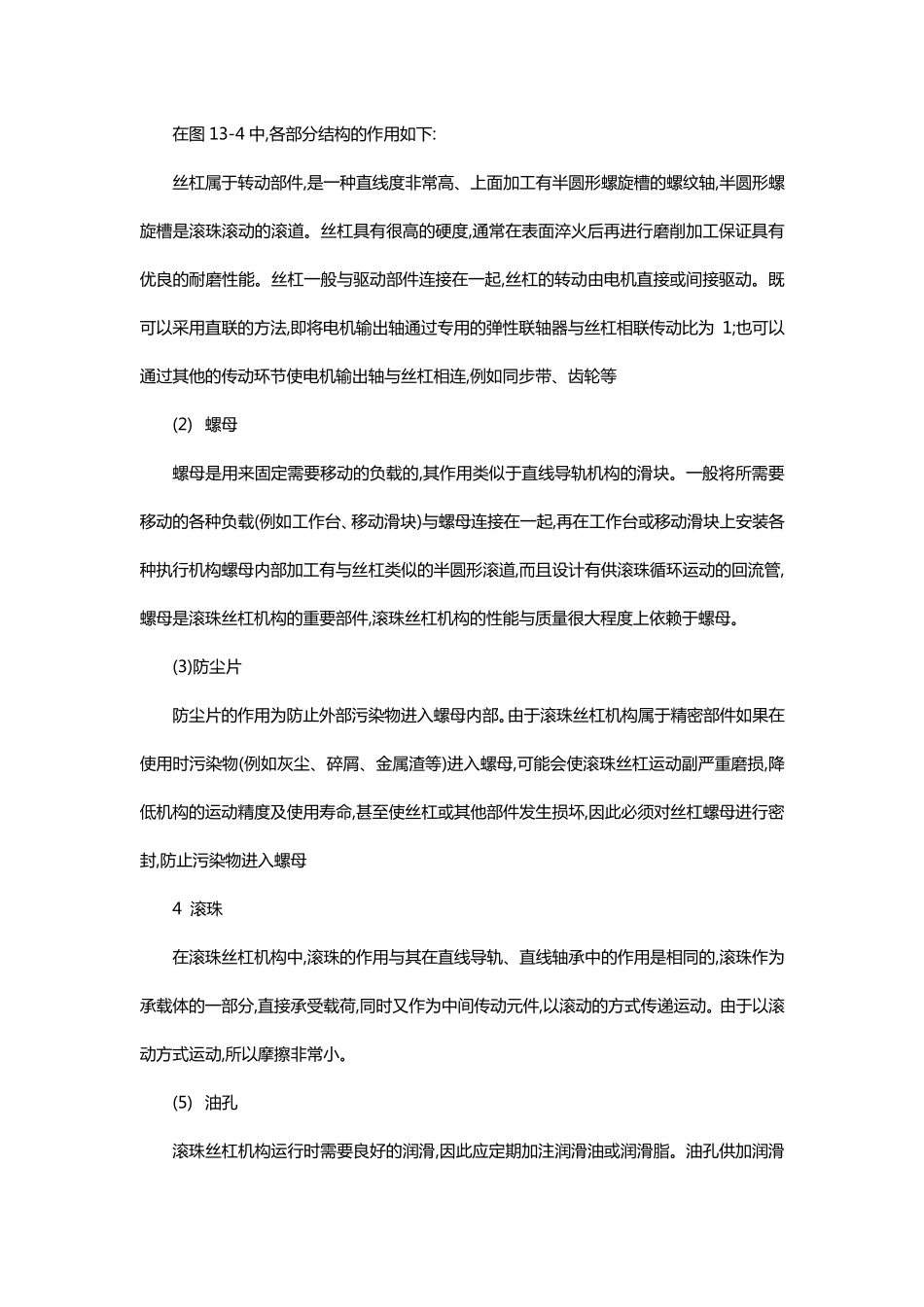

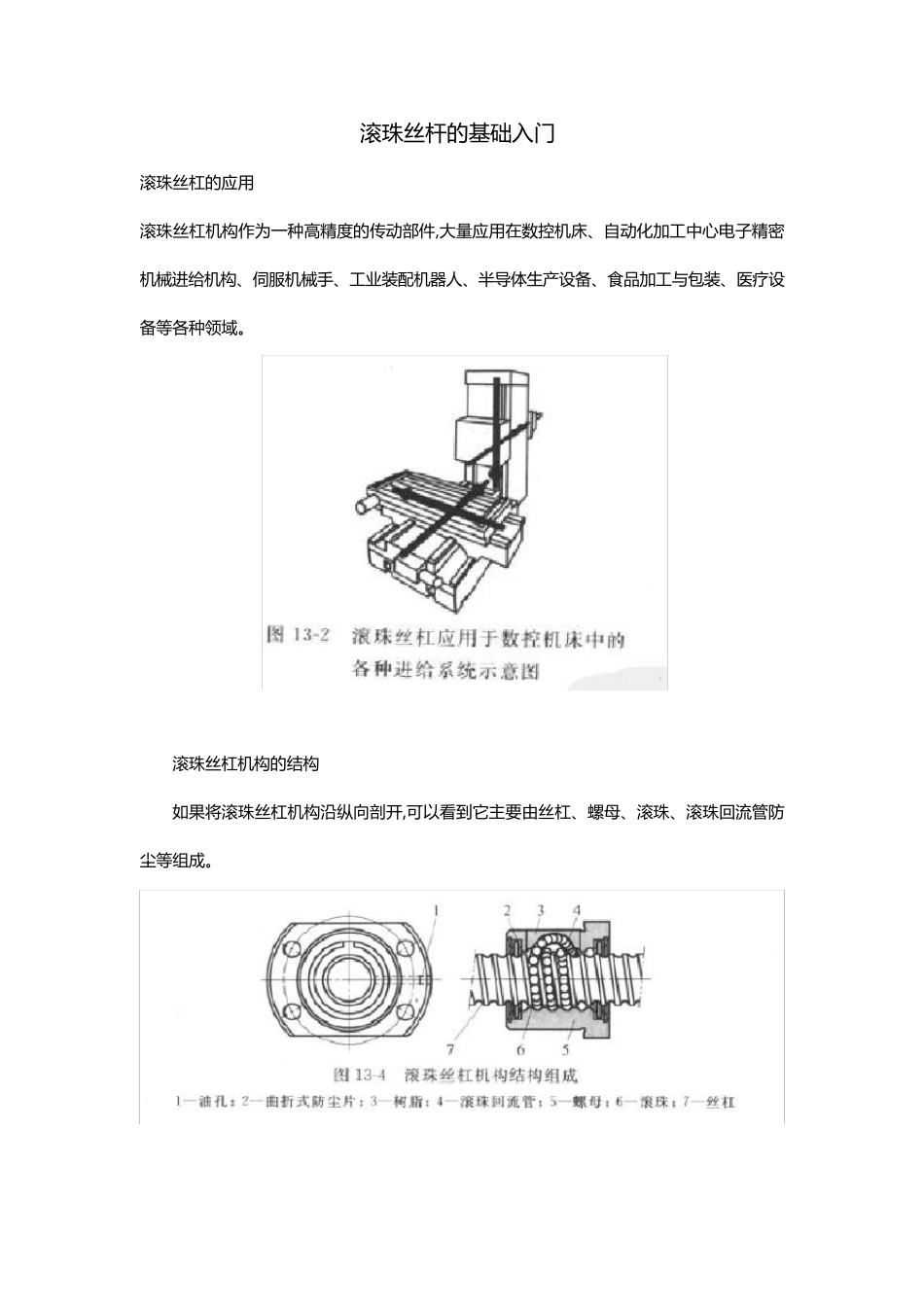

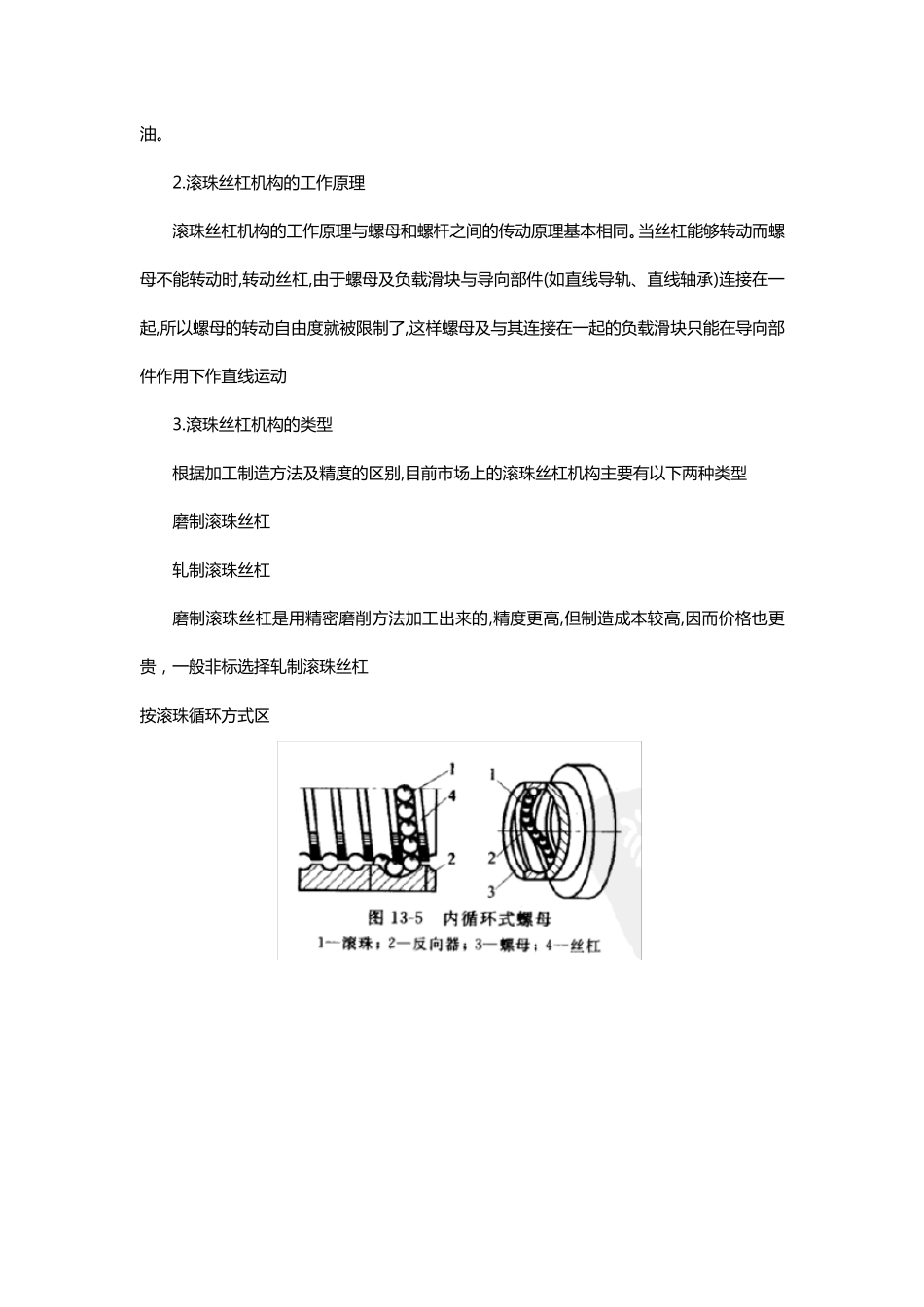

滚 珠 丝 杆 的 基 础 入 门 滚 珠 丝 杠 的 应 用 滚 珠 丝 杠 机 构 作 为 一 种 高 精 度 的 传 动 部 件 ,大 量 应 用 在 数 控 机 床 、自 动 化 加 工 中 心 电 子 精 密机 械 进 给 机 构 、伺 服 机 械 手 、工 业 装 配 机 器 人 、半 导 体 生 产 设 备 、食 品 加 工 与 包 装 、医 疗 设备 等 各 种 领 域 。 滚 珠 丝 杠 机 构 的 结 构 如 果 将 滚 珠 丝 杠 机 构 沿 纵 向 剖 开 ,可 以 看 到 它 主 要 由 丝 杠 、螺 母 、滚 珠 、滚 珠 回 流 管 防尘 等 组 成 。 在 图 13-4 中 ,各 部 分 结 构 的 作 用 如 下 : 丝 杠 属 于 转 动 部 件 ,是 一 种 直 线 度 非 常 高 、上 面 加 工 有 半 圆 形 螺 旋 槽 的 螺 纹 轴 ,半 圆 形 螺旋 槽 是 滚 珠 滚 动 的 滚 道 。 丝 杠 具 有 很 高 的 硬 度 ,通 常 在 表 面 淬 火 后 再 进 行 磨 削 加 工 保 证 具 有优 良 的 耐 磨 性 能 。 丝 杠 一 般 与 驱 动 部 件 连 接 在 一 起 ,丝 杠 的 转 动 由 电 机 直 接 或 间 接 驱 动 。 既可 以 采 用 直 联 的 方 法 ,即 将 电 机 输 出 轴 通 过 专 用 的 弹 性 联 轴 器 与 丝 杠 相 联 传 动 比 为1;也 可 以通 过 其 他 的 传 动 环 节 使 电 机 输 出 轴 与 丝 杠 相 连 ,例 如 同 步 带 、齿 轮 等 (2) 螺 母 螺 母 是 用 来 固 定 需 要 移 动 的 负 载 的 ,其 作 用 类 似 于 直 线 导 轨 机 构 的 滑 块 。 一 般 将 所 需 要移 动 的 各 种 负 载 (例 如 工 作 台 、移 动 滑 块 )与 螺 母 连 接 在 一 起 ,再 在 工 作 台 或 移 动 滑 块 上 安 装 各种 执 行 机 构 螺 母 内 部 加 工 有 与 丝 杠 类 似 的 半 圆 形 滚 道 ,而 且 设 计 有 供 滚 珠 循 环 运 动 的 回 流 管 ,螺 母 是 滚 珠 丝 杠 机 构 的 重 要 部 件 ,滚 珠 丝 杠 机 构 的 性 能 与 质 量 很 大 程 度 上 依 赖 于 螺 母 。 (...
