牵引电机的常见故障与处理VIP免费

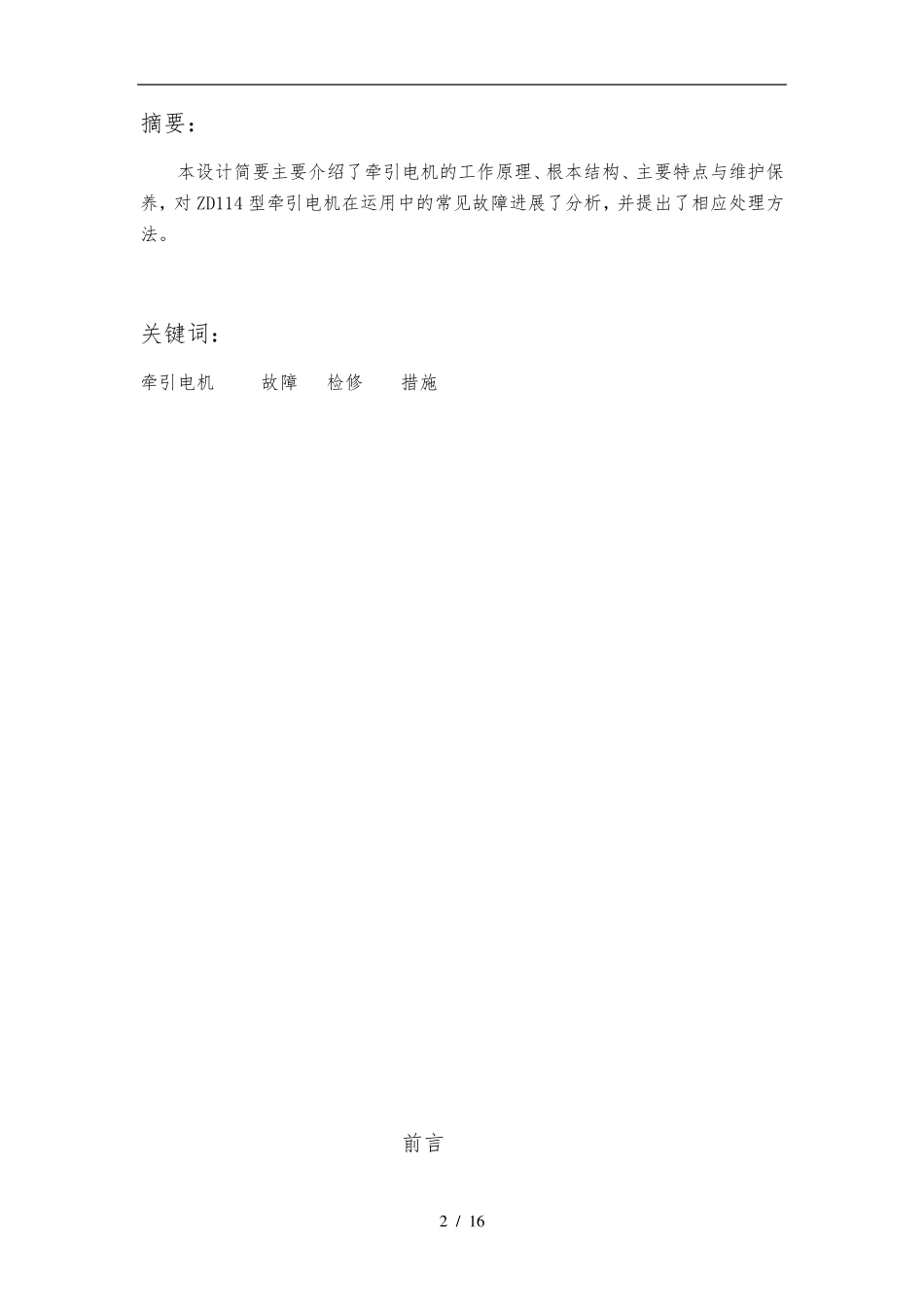

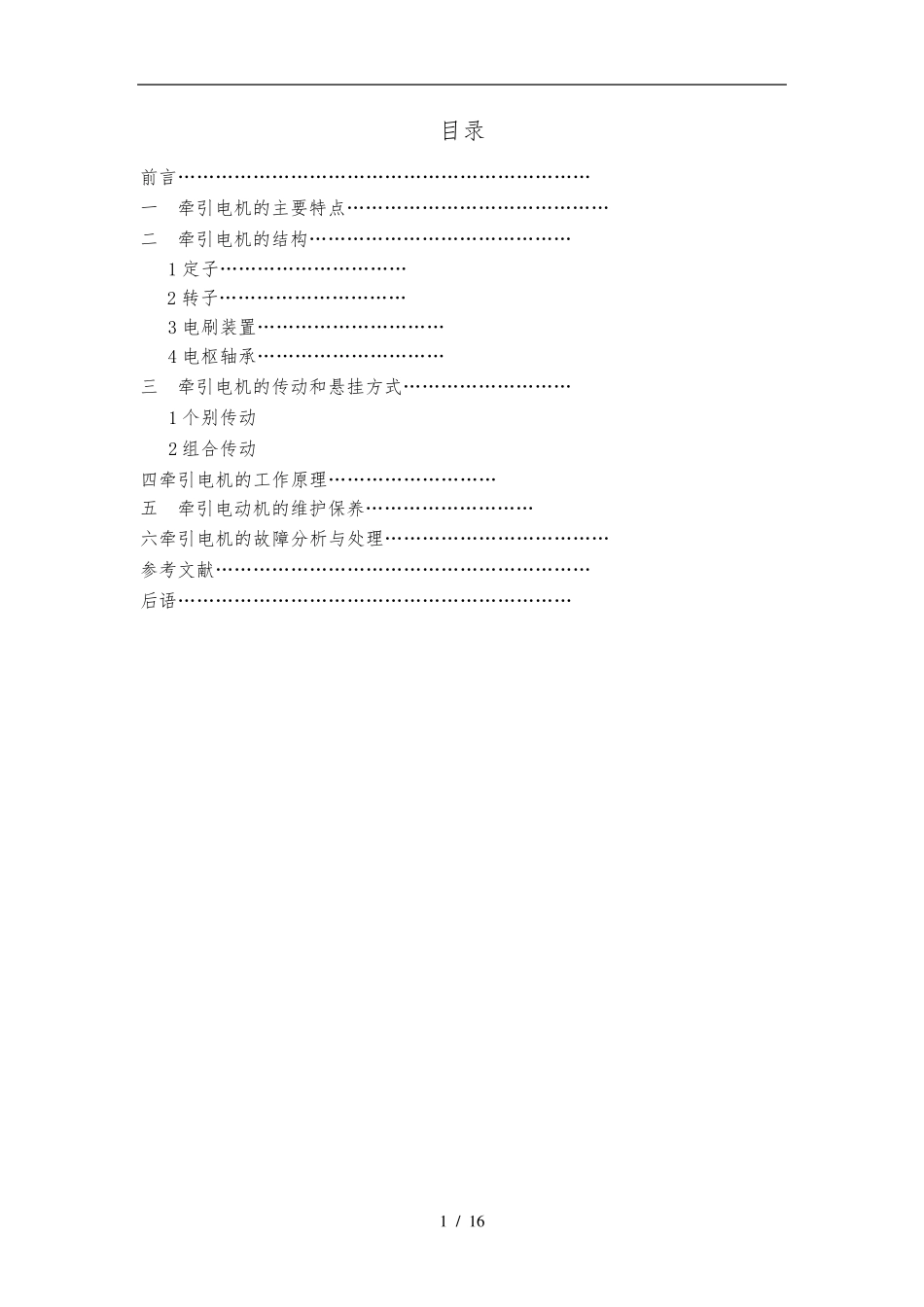

1 / 16 目录 前言………………………………………………………… 一 牵引电机的主要特点…………………………………… 二 牵引电机的结构…………………………………… 1 定子………………………… 2 转子………………………… 3 电刷装置………………………… 4 电枢轴承………………………… 三 牵引电机的传动和悬挂方式……………………… 1 个别传动 2 组合传动 四牵引电机的工作原理……………………… 五 牵引电动机的维护保养……………………… 六牵引电机的故障分析与处理……………………………… 参考文献…………………………………………………… 后语……………………………………………………… 2 / 16 摘要： 本设计简要主要介绍了牵引电机的工作原理、根本结构、主要特点与维护保养，对ZD114 型牵引电机在运用中的常见故障进展了分析，并提出了相应处理方法。 关键词： 牵引电机 故障 检修 措施 前言 3 / 16 牵引电机是驱动机车车辆动轮轴的主电机，是电传动机车、车辆的主要部件之一。是在机车或动车上用于驱动一根或几根动轮轴的电动机。牵引电动机有多种类型，如直流牵引电动机、交流异步牵引电动机和交流同步牵引电动机等。直流牵引电动机，尤其是直流串励电动机有较好调速性能和工作特性，适应机车牵引特性的需要，因此获得广泛应用。 ZD114 型牵引电机是SS6B 型电力机车的重要部件之一，由于牵引电机在运用中受振动、摩擦、高温和自然老化等原因使机车电机性能总处于自然磨损状态，超过一定限度就会发生故障，影响机车的正常运用，所以，要采取一系列的计划预防修理措施，在电机各零部件损坏以前得到修理，从而减少和防止机车出现先期损坏的可能性，到达保证行车平安和延长机车使用寿命的目的。 一 牵引电机的工作特点 1 使用环境恶劣 由于牵引电机安装在车体下面，直承受到雨、雪、潮气的影响，机车运行中掀起的尘土也容易侵入电机部。此外，由于季节和负载的变化，还经常受到温度和湿度变化的影响。因此，电机绝缘容易受潮、受污，对其性能和寿命产生极为不良的影响。所以，牵引电机的绝缘材料和绝缘结构应具有较好的防潮，防尘性能与良好的通风、散热条件。 2 外形尺寸受限制 牵引电动机悬挂在车体下面，其安装空间受到很大的限制，轴向尺寸受轨距限制，径向尺寸受动轮直径的限制。为了获得尽可能大的功率，要求牵引电机结构必须紧凑，并采用较高等级的绝缘材...
