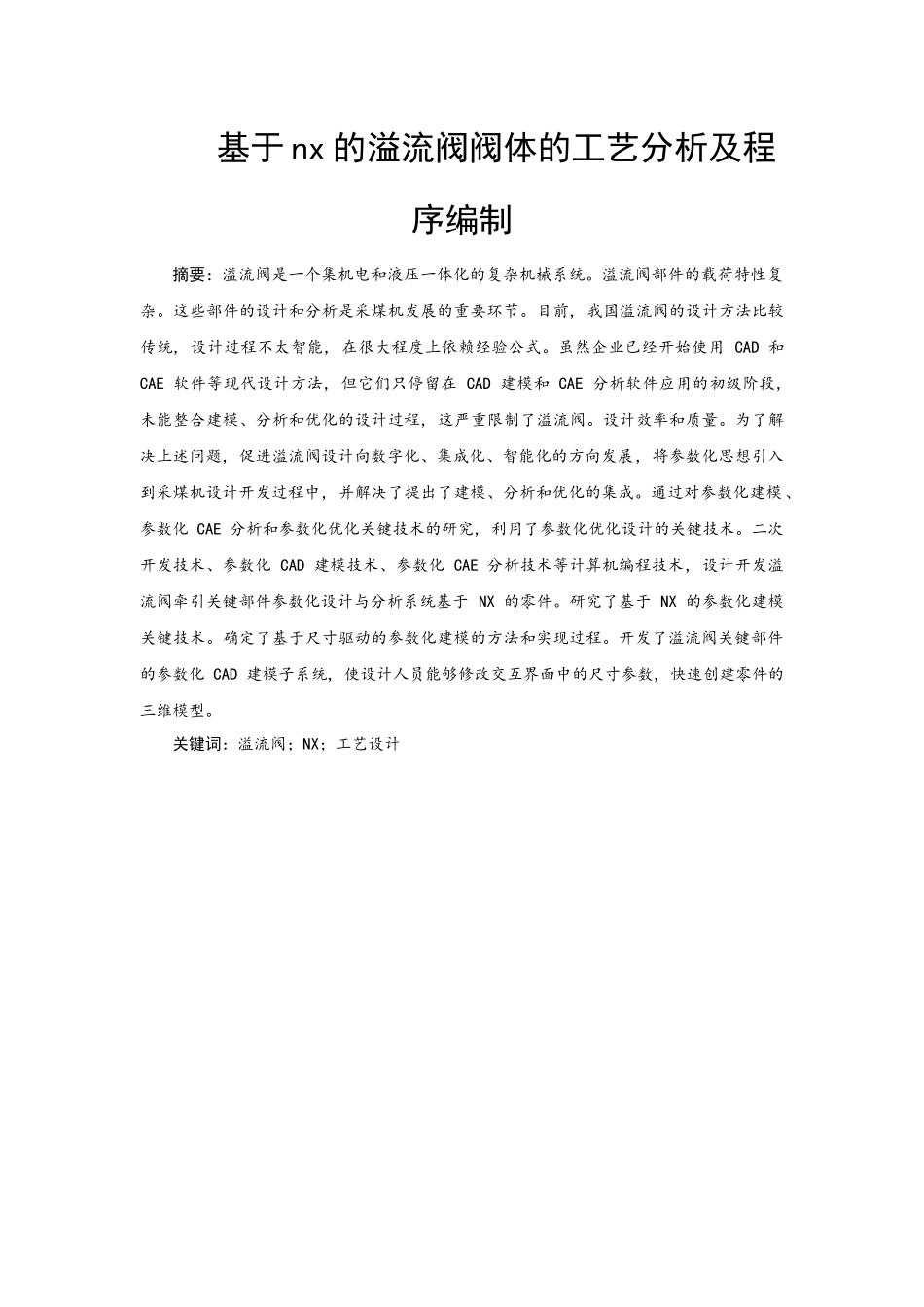

基于 nx 的溢流阀阀体的工艺分析及程序编制摘要：溢流阀是一个集机电和液压一体化的复杂机械系统。溢流阀部件的载荷特性复杂。这些部件的设计和分析是采煤机发展的重要环节。目前, 我国溢流阀的设计方法比较传统, 设计过程不太智能, 在很大程度上依赖经验公式。虽然企业已经开始使用 CAD 和 CAE 软件等现代设计方法, 但它们只停留在 CAD 建模和 CAE 分析软件应用的初级阶段, 未能整合建模、分析和优化的设计过程, 这严重限制了溢流阀。设计效率和质量。为了解决上述问题, 促进溢流阀设计向数字化、集成化、智能化的方向发展, 将参数化思想引入到采煤机设计开发过程中, 并解决了提出了建模、分析和优化的集成。通过对参数化建模、参数化 CAE 分析和参数化优化关键技术的研究, 利用了参数化优化设计的关键技术。二次开发技术、参数化 CAD 建模技术、参数化 CAE 分析技术等计算机编程技术, 设计开发溢流阀牵引关键部件参数化设计与分析系统基于 NX 的零件。研究了基于 NX 的参数化建模关键技术。确定了基于尺寸驱动的参数化建模的方法和实现过程。开发了溢流阀关键部件的参数化 CAD 建模子系统, 使设计人员能够修改交互界面中的尺寸参数, 快速创建零件的三维模型。关键词：溢流阀；NX；工艺设计目 录第一章 绪论..........................................................................................................21.1 研究目的与意义......................................................................................21.2 比例溢流阀简介.....................................................................................31.3 二通插装阀简介....................................................................................41.4 比例溢流阀的国内外研究现状.............................................................51.4.1 产品研发......................................................................................51.4.2 常规溢流阀...................................................................................6第二章 溢流阀总体结构方案设计......................................................................72.1 拟达到的性能参数.................................................................................82.2 总...
