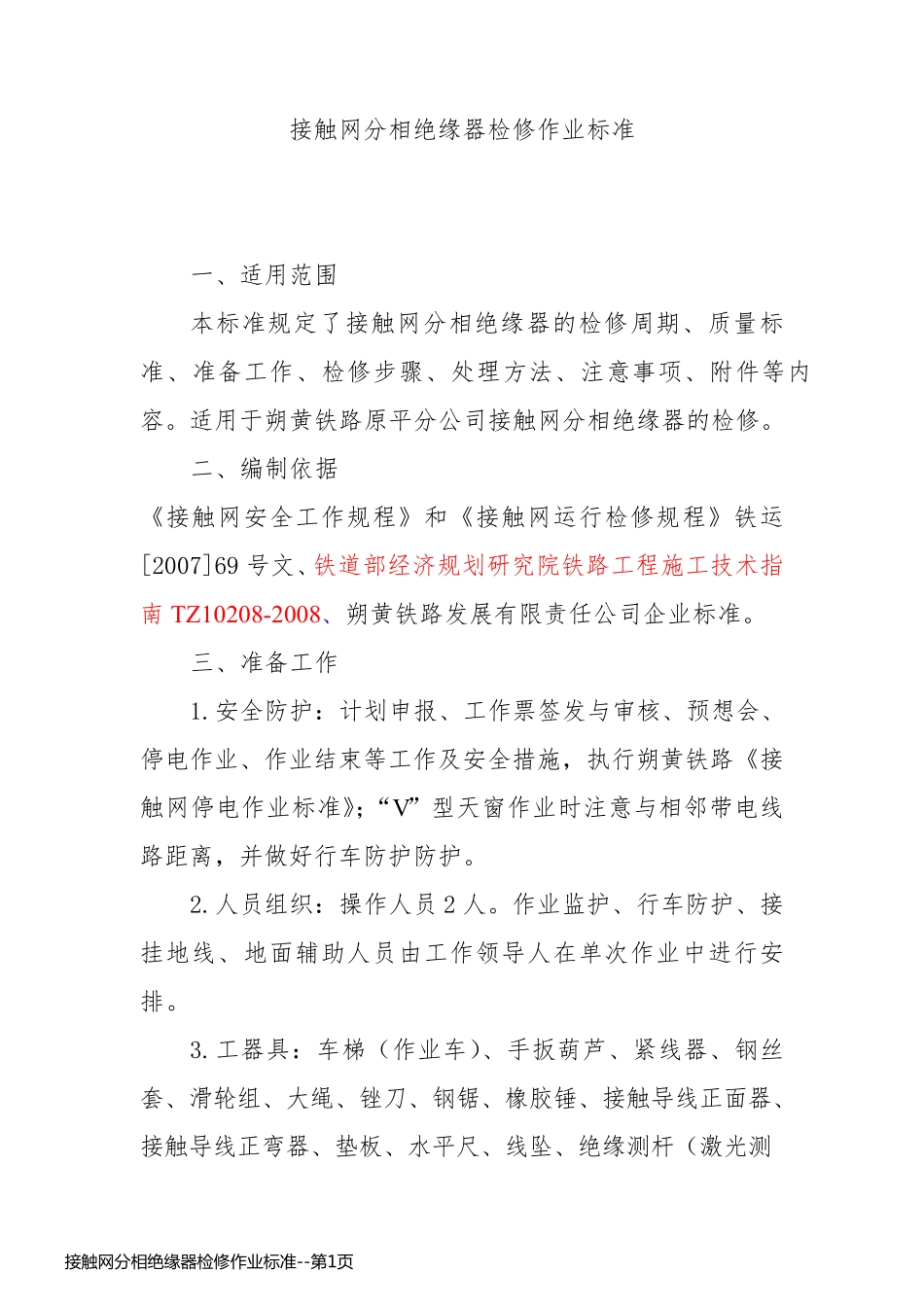

接触网分相绝缘器检修作业标准 一、适用范围 本标准规定了接触网分相绝缘器的检修周期、质量标准、准备工作、检修步骤、处理方法、注意事项、附件等内容。适用于朔黄铁路原平分公司接触网分相绝缘器的检修。 二、编制依据 《接触网安全工作规程》和《接触网运行检修规程》铁运[2007]69 号文、铁道部经济规划研究院铁路工程施工技术指南TZ10208-2008、朔黄铁路发展有限责任公司企业标准。 三、准备工作 1.安全防护：计划申报、工作票签发与审核、预想会、停电作业、作业结束等工作及安全措施，执行朔黄铁路《接触网停电作业标准》；“V”型天窗作业时注意与相邻带电线路距离，并做好行车防护防护。 2.人员组织：操作人员2 人。作业监护、行车防护、接挂地线、地面辅助人员由工作领导人在单次作业中进行安排。 3.工器具：车梯（作业车）、手扳葫芦、紧线器、钢丝套 、滑 轮 组、大 绳 、锉 刀 、钢锯 、橡 胶 锤 、接触导线正 面器、接触导线正 弯 器、垫 板 、水 平尺 、线坠 、绝缘测 杆 （激 光 测接 触 网 分 相 绝 缘 器 检 修 作 业 标 准 --第 1页接 触 网 分 相 绝 缘 器 检 修 作 业 标 准 --第 1页量仪）、钢卷尺、力矩扳手、个人工具、安全用具、防护用具等。 4.材料：分相主绝缘、绝缘子、U 型螺栓、接头线夹、钢线卡子、吊弦、抹布、φ4.0mm 铁线、φ1.6mm 绑线、中性清洗剂等。 5.技术资料：分相绝缘器安装图及产品说明书。 四、质量标准 1.分相绝缘器的主绝缘应完好，主绝缘表面应清洁，无烧伤、老化龟裂及严重磨损，其表面放电痕迹应不超过有效绝缘长度的 20％；主绝缘磨损严重时应及时更换。 2.中性区的长度、分相标志装置的位置符合规定。 3.绝缘器应位于受电弓中心，误差不超过 100mm。绝缘器的工作面与轨面保持平行。 4.绝缘器导线接头处和连接部位过渡平滑。 5.分相绝缘器应位于承力索绝缘子正下方，绝缘子表面应清洁，无闪络、破损，釉面剥落不得超过 300mm2，复合材料绝缘子裙边无破损、脱落。 6.分相绝缘器应安装端正、过渡平滑，无打弓、碰弓现象，接头无损伤、裂纹和偏磨，螺栓紧固力矩符合规定。 7.如产品说明书有特殊规定的技术参数 时，按 照 产品说明书执 行。 五 、步 骤 方法 接 触 网 分 相 绝 缘 器 检 修 作 业 标 准 --第 2页接 触 网 分 相 绝 缘 器 检 修 作 业 标 准 --第 2页1.检...
