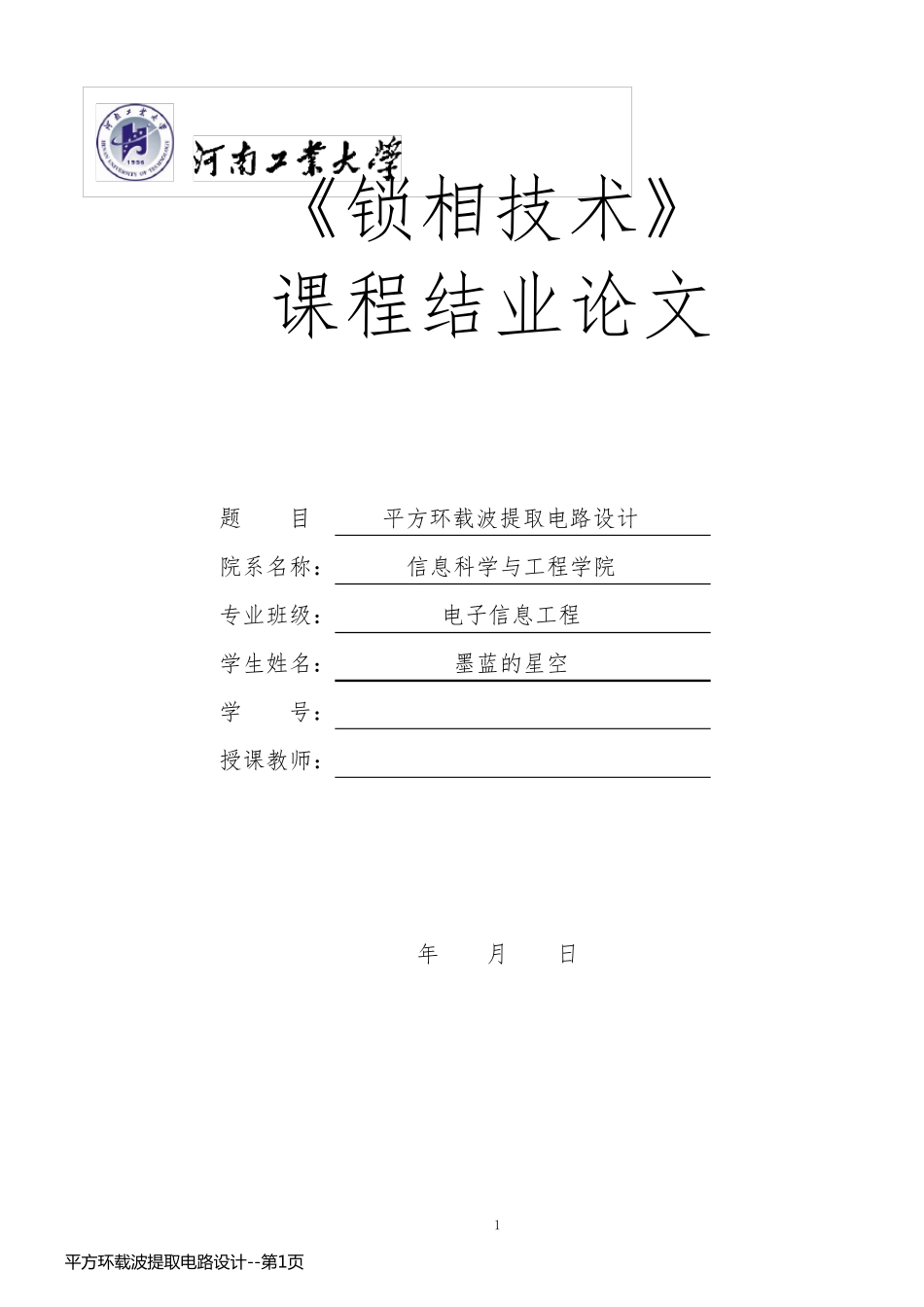

1 《锁相技术》 课程结业论文 题 目 平方环载波提取电路设计 院系名称： 信息科学与工程学院 专业班级： 电子信息工程 学生姓名： 墨蓝的星空 学 号： 授课教师： 年 月 日 平 方 环 载 波 提 取 电 路 设 计 --第 1页平 方 环 载 波 提 取 电 路 设 计 --第 1页 2 摘 要 在无线电技术实现的收发系统中，锁相环在载波同步、位同步、相干解调等方面发挥着重要作用，当采用同步解调或相干检测时，接收端需要提供一个与发射端调制载波同频同相的相干载波。获得这个相干载波的过程称为载波提取，或称为载波同步，接收机为了提取载波，普遍采用平方环法，因其电路结构非常简单。 本文针对这一问题，详细介绍了载波提取的相关内容以及载波提取的原理；接着，设计电路用来实现载波提取。最后运用SystemView 仿真软件进行载波提取电路的仿真，并对运行数据结果进行分析。 关键词： 载波提取 SystemView 平 方 环 载 波 提 取 电 路 设 计 --第 2页平 方 环 载 波 提 取 电 路 设 计 --第 2页 3 目录 1 引言……………………………………………………………………………………4 2 工作原理………………………………………………………………………………4 3 实验仿真电路设计……………………………………………………………………5 3.1 原件参数设置………………………………………………………………………5 3.2 设计电路图…………………………………………………………………………5 4 运行结果 ………………………………………………………………………………6 结论 ………………………………………………………………………………………8 参考文献 …………………………………………………………………………………9 平 方 环 载 波 提 取 电 路 设 计 --第 3页平 方 环 载 波 提 取 电 路 设 计 --第 3页 4 1 引言 同步是数字通系统以及某些采用相干解调的模拟通信系统中一个重要的实际问题。由于收、发双方不在一地，要使它们能步调一致地协调工作，必须要有同步系统来保证。 平方环法是设法从接收信号中提取同步载波。有些信号，如 DSB-SC、PSK等，它们虽然本身不直接含有载波分量，但经过某种非线性变换后，将具有载波的谐波分量，因而可从中提取出载波分量来 2 工作原理 设调制信号为 m(t) ，m(t) 无直流...
