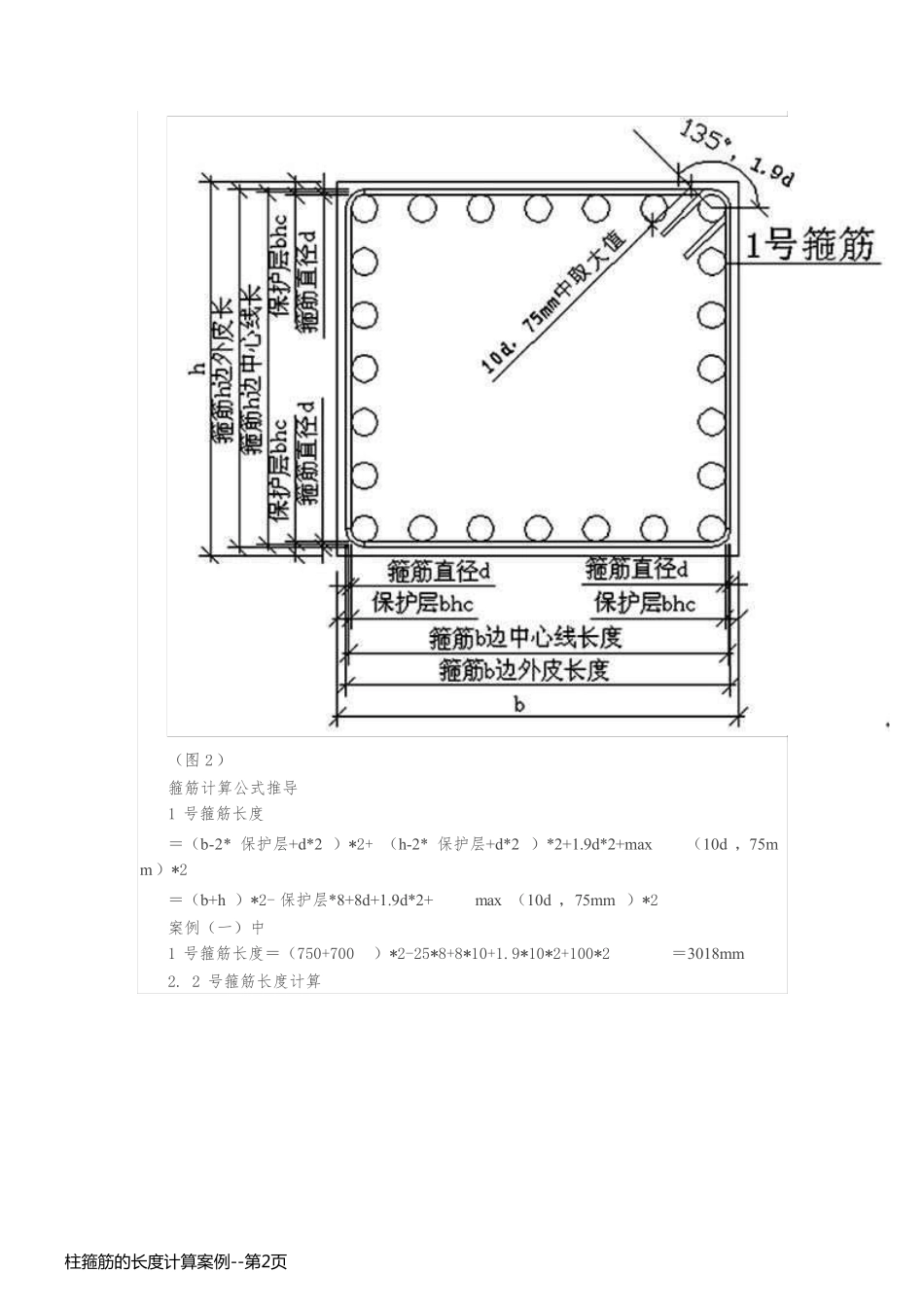

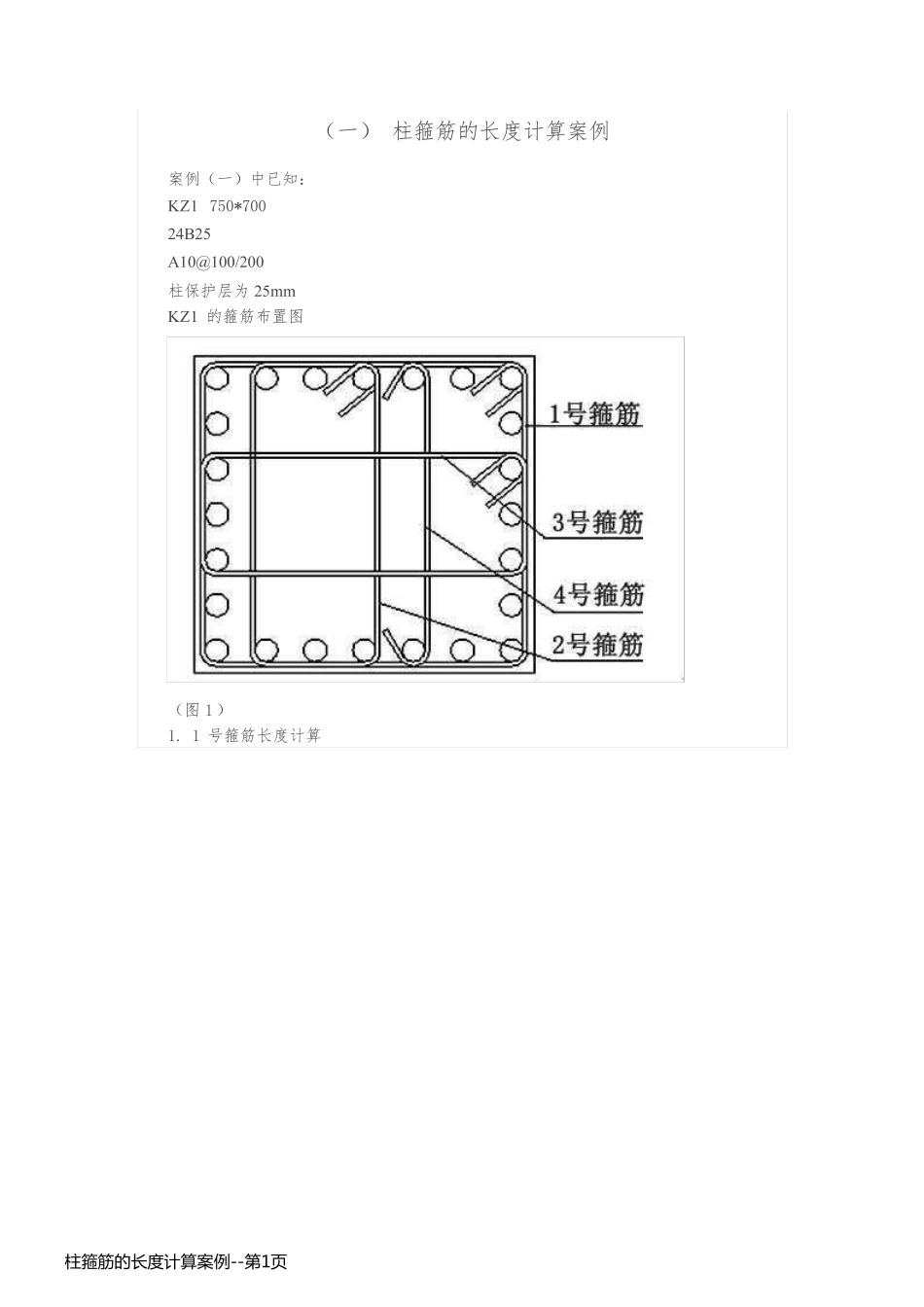

（ 一 ） 柱 箍 筋 的 长 度 计 算 案 例 案 例 （ 一 ） 中 已 知 ： KZ1 750*700 24B25 A10@100/200 柱 保 护 层 为 25mm KZ1 的 箍 筋 布 置 图 （ 图 1） 1. 1 号 箍 筋 长 度 计 算 柱 箍 筋 的 长 度 计 算 案 例 --第 1页柱 箍 筋 的 长 度 计 算 案 例 --第 1页 （ 图 2） 箍 筋 计 算 公 式 推 导 1 号 箍 筋 长 度 ＝ （ b-2* 保 护 层 +d*2 ） *2+ （ h-2* 保 护 层 +d*2 ） *2+1.9d*2+max（ 10d ， 75mm ） *2 ＝ （ b+h ） *2- 保 护 层 *8+8d+1.9d*2+ max （ 10d ， 75mm ） *2 案 例 （ 一 ） 中 1 号 箍 筋 长 度 ＝ （ 750+700） *2-25*8+8*10+1.9*10*2+100*2＝ 3018mm 2. 2 号 箍 筋 长 度 计 算 柱 箍 筋 的 长 度 计 算 案 例 --第 2页柱 箍 筋 的 长 度 计 算 案 例 --第 2页 （ 图 3） 箍 筋 计 算 公 式 推 导 2 号 箍 筋 长 度 ＝ （ 间 距 j*2+1/2D*2+2d） *2+ （ h- 保 护 层 *2+2d） *2+1.9d*2+max（ 10d ， 75mm ） *2 ＝ [（ b- 保 护 层 *2-D ） /6*2+D]*2+（ h- 保 护 层 *2 ） *2+8d+1.9d*2+max（ 10d ，75mm ） *2 案 例 （ 一 ） 中 2 号 箍 筋 长 度 ＝ （ （ 750-25*2-25） /6*2+25） *2+ （ 700-25*2） *2+8*10+1.9*10*2+100*2＝ 2118mm 3. 3 号 箍 筋 长 度 计 算 柱 箍 筋 的 长 度 计 算 案 例 --第 3页柱 箍 筋 的 长 度 计 算 案 例 --第 3页 （ 图 4） 箍 筋 计 算 公 式 推 导 3 号 箍 筋 长 度 ＝ （ 间 距 j*2+1/2D*2+2d） *2+ （ b- 保 护 层 *2+2d） *2+1.9d*2+max（ 10d ， 75mm ） *2 ＝ [（ h- 保 护 层 *2-D ） /6*2+D]*2+（ b- 保 护 层 *2 ） *2+8d+1.9d*2+max（ 10d ，75mm ） *2 案 例 （ 一 ） 中 3 号 箍 筋 长 度 ＝ （ （ 700-25*2-25） /6*2+25） *2+ （ 750-25*2） *2+8*10+1.9*10*2+100*2＝ 2184 mm 4. 4 号 钢 筋 长 度 计 算 柱 箍 筋 的 长 度 计 算 案 例 --第 4页柱 箍 筋 的 长 度 计 算 案 例 --第 4页 （ 图 5） 箍 筋 计 算 公 式 推...
