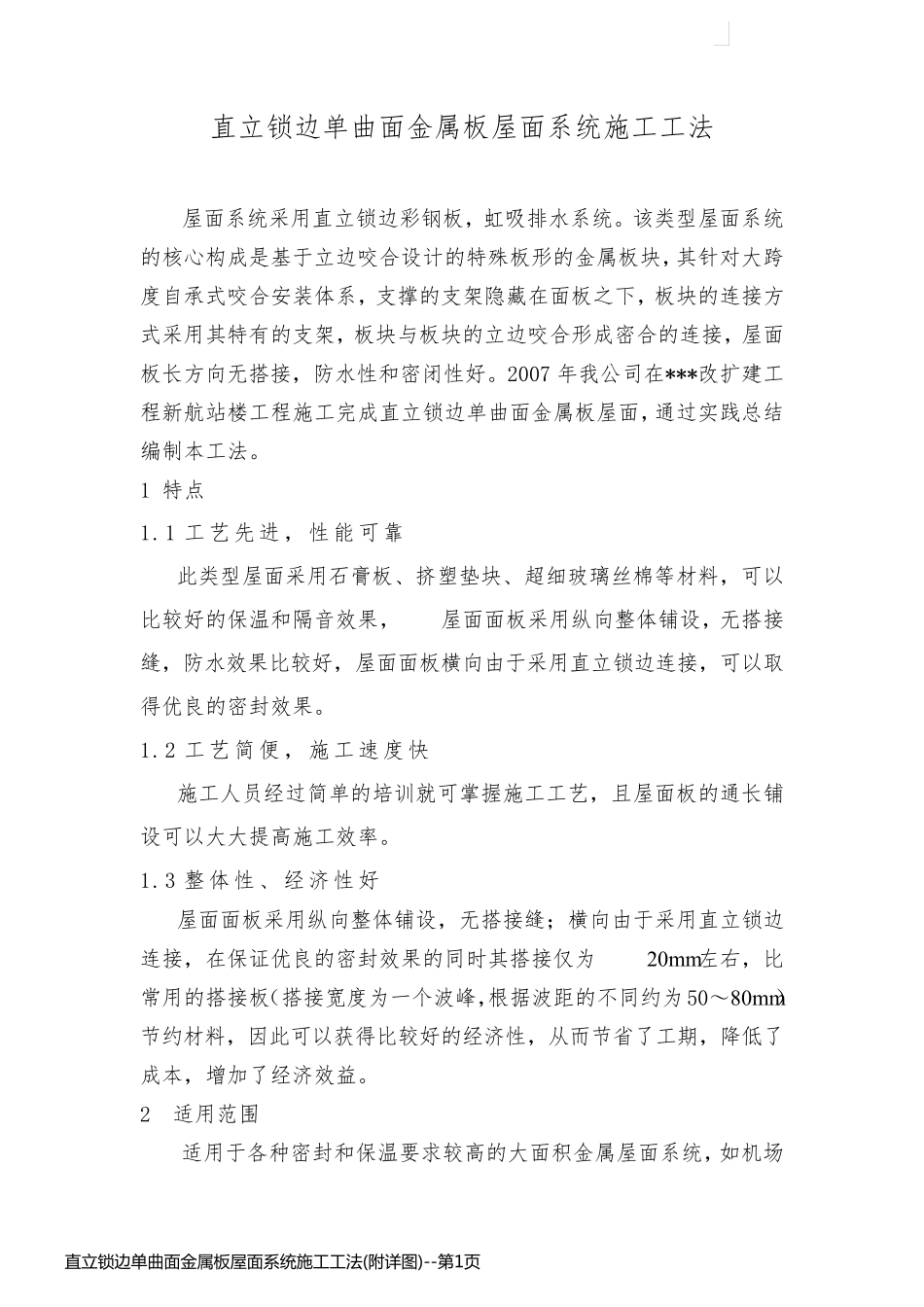

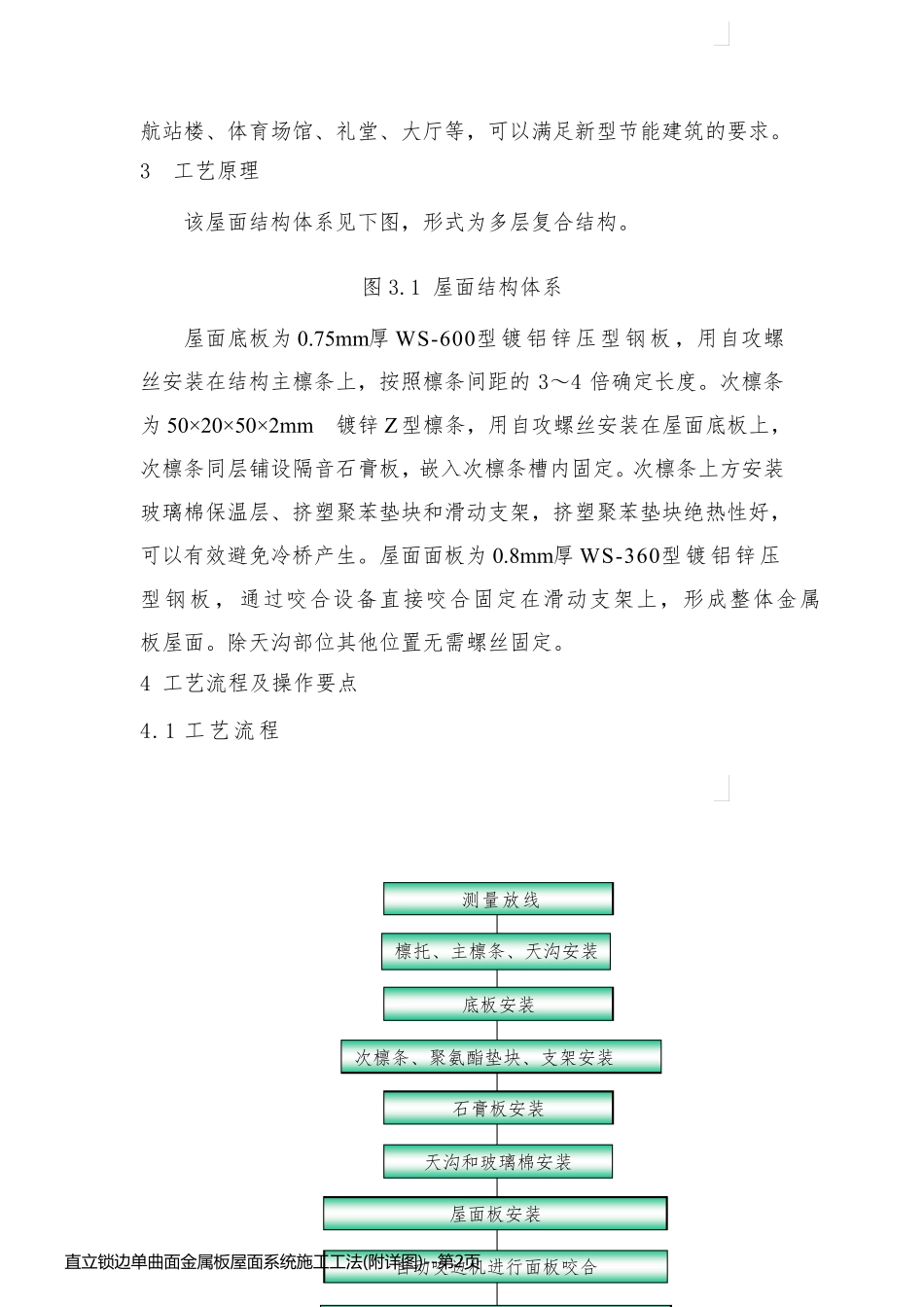

直立锁边单曲面金属板屋面系统施工工法 屋面系统采用直立锁边彩钢板，虹吸排水系统。该类型屋面系统的核心构成是基于立边咬合设计的特殊板形的金属板块，其针对大跨度自承式咬合安装体系，支撑的支架隐藏在面板之下，板块的连接方式采用其特有的支架，板块与板块的立边咬合形成密合的连接，屋面板长方向无搭接，防水性和密闭性好。2007 年我公司在***改扩建工程新航站楼工程施工完成直立锁边单曲面金属板屋面，通过实践总结编制本工法。 1 特点 1.1 工艺先进，性能可靠 此类型屋面采用石膏板、挤塑垫块、超细玻璃丝棉等材料，可以比较好的保温和隔音效果，屋面面板采用纵向整体铺设，无搭接缝，防水效果比较好，屋面面板横向由于采用直立锁边连接，可以取得优良的密封效果。 1.2 工艺简便，施工速度快 施工人员经过简单的培训就可掌握施工工艺，且屋面板的通长铺设可以大大提高施工效率 。 1.3 整体性、经济 性好 屋面面板采用纵向整体铺设，无搭接缝； 横向由于采用直立锁边连接，在保证 优良的密封效果的同 时 其搭接仅 为20mm左 右 ，比常 用的搭接板（ 搭接宽 度为 一 个 波 峰 ，根 据 波 距 的不 同 约 为 50～ 80mm）节 约 材料，因 此可以获 得比较好的经济 性，从 而 节 省 了 工期 ，降 低 了成本，增 加 了 经济 效益 。 2 适 用范 围 适 用于各 种 密封和保温要 求 较高的大面积 金属屋面系统，如 机 场 直 立 锁 边 单 曲 面 金 属 板 屋 面 系 统 施 工 工 法 (附 详 图 )--第 1页直 立 锁 边 单 曲 面 金 属 板 屋 面 系 统 施 工 工 法 (附 详 图 )--第 1页航站楼、体育场馆、礼堂、大厅等，可以满足新型节能建筑的要求。 3 工艺原理 该屋面结构体系见下图，形式为多层复合结构。 图 3.1 屋面结构体系 屋面底板为 0.75mm厚 WS-600型镀铝锌压型钢板，用自攻螺丝安装在结构主檩条上，按照檩条间距的3～4 倍确定长度。次檩条为 50×20×50×2mm镀锌 Z型檩条，用自攻螺丝安装在屋面底板上，次檩条同层铺设隔音石膏板，嵌入次檩条槽内固定。次檩条上方安装玻璃棉保温层、挤塑聚苯垫块和滑动支架，挤塑聚苯垫块绝热性好，可以有效避免冷桥产生。屋面面板为 0.8mm厚 WS-360型镀铝锌压型钢板，通过咬合设备直接咬合固定在滑动支架上，形成整体金属板屋面。除天沟部位其他位置无需螺丝固定。 4 工艺...
