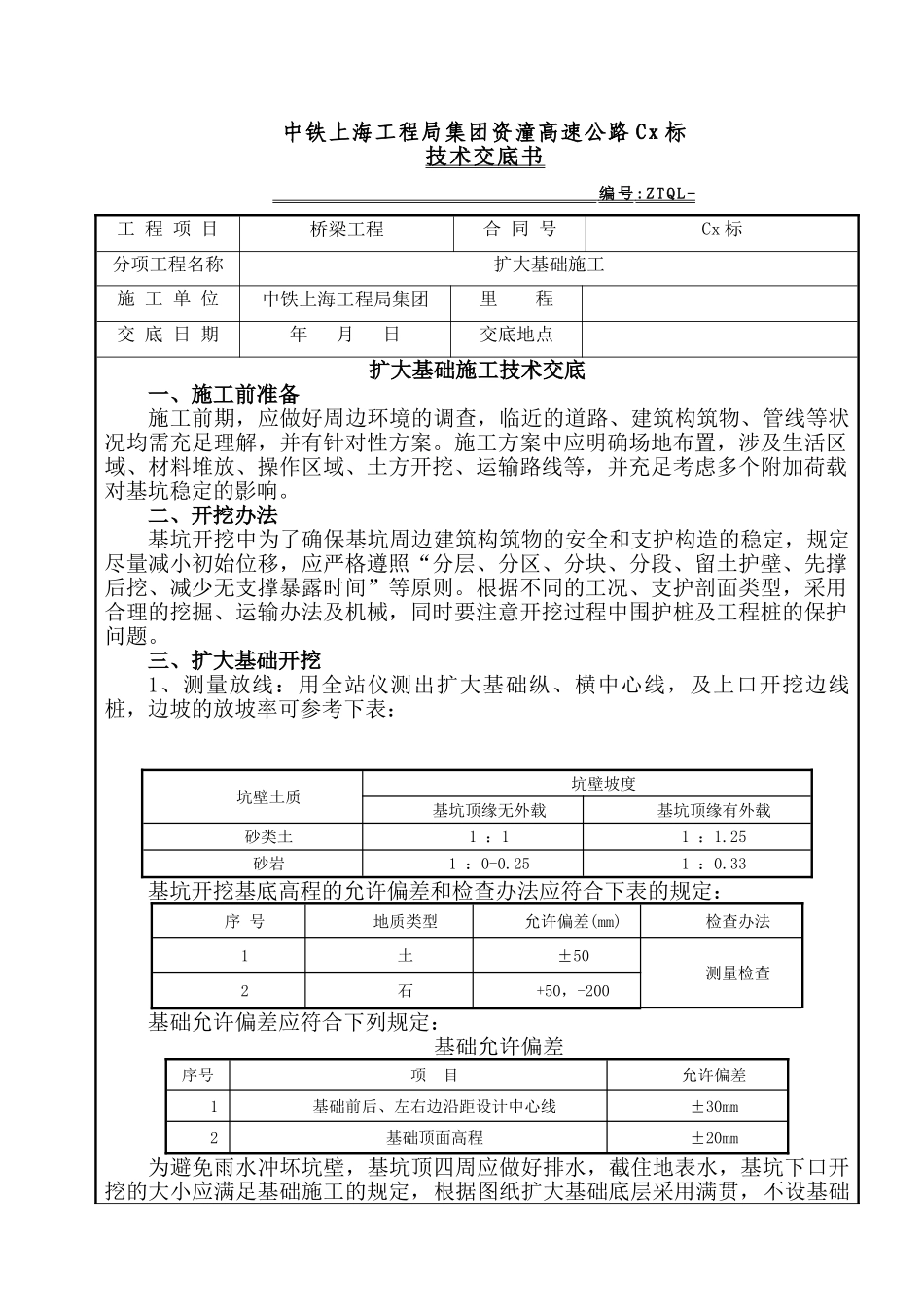

中铁上海工程局集团资潼高速公路 Cx 标技术交底书 编号 :ZTQL- 工 程 项 目桥梁工程合 同 号Cx 标分项工程名称扩大基础施工施 工 单 位中铁上海工程局集团里 程交 底 日 期年 月 日交底地点扩大基础施工技术交底一、施工前准备施工前期，应做好周边环境的调查，临近的道路、建筑构筑物、管线等状况均需充足理解，并有针对性方案。施工方案中应明确场地布置，涉及生活区域、材料堆放、操作区域、土方开挖、运输路线等，并充足考虑多个附加荷载对基坑稳定的影响。 二、开挖办法基坑开挖中为了确保基坑周边建筑构筑物的安全和支护构造的稳定，规定尽量减小初始位移，应严格遵照“分层、分区、分块、分段、留土护壁、先撑后挖、减少无支撑暴露时间”等原则。根据不同的工况、支护剖面类型，采用合理的挖掘、运输办法及机械，同时要注意开挖过程中围护桩及工程桩的保护问题。三、扩大基础开挖1、测量放线：用全站仪测出扩大基础纵、横中心线，及上口开挖边线桩，边坡的放坡率可参考下表：坑壁土质坑壁坡度基坑顶缘无外载基坑顶缘有外载砂类土1 ：11 ：1.25砂岩1 ：0-0.251 ：0.33基坑开挖基底高程的允许偏差和检查办法应符合下表的规定：序 号地质类型允许偏差(mm)检查办法1土±50测量检查2石+50，-200基础允许偏差应符合下列规定：基础允许偏差序号项 目允许偏差1基础前后、左右边沿距设计中心线±30mm2基础顶面高程±20mm为避免雨水冲坏坑壁，基坑顶四周应做好排水，截住地表水，基坑下口开挖的大小应满足基础施工的规定，根据图纸扩大基础底层采用满贯，不设基础模板。2、开挖作业方式以机械作业为主，采用反铲挖掘机配自卸汽车运输作业辅以人工清槽。单斗挖掘机（反铲）斗容量根据上方量和运输车辆的配备可选择 0.4～0.1 立方米，控制深度 4-6m。挖基土应外运或远离基坑边沿卸土，以免塌方和影响施工。开挖方式：无内支撑基坑土方机械开挖。以采用机械挖土为主，在接过基底标高时，工程桩周边，围护体及支撑桩附近应由人工配合，土方随时装车外运。3、开挖(1)基础土方采用挖掘机开挖，石方采用小炮松动爆破，局部采用光面爆破进行开挖。至图纸规定基底标高后，如发现基底承载力达不到图纸规定的承载力规定时，应根据实际挖深及土壤实验资料提出地基解决的方案，报请监理工程师审查，最后的开挖深度要根据设计期间所进行的钻探和土工实验，并结合基础开挖的实际调查资料来拟定，在开挖的基坑未经监理工程师同意之前，...
