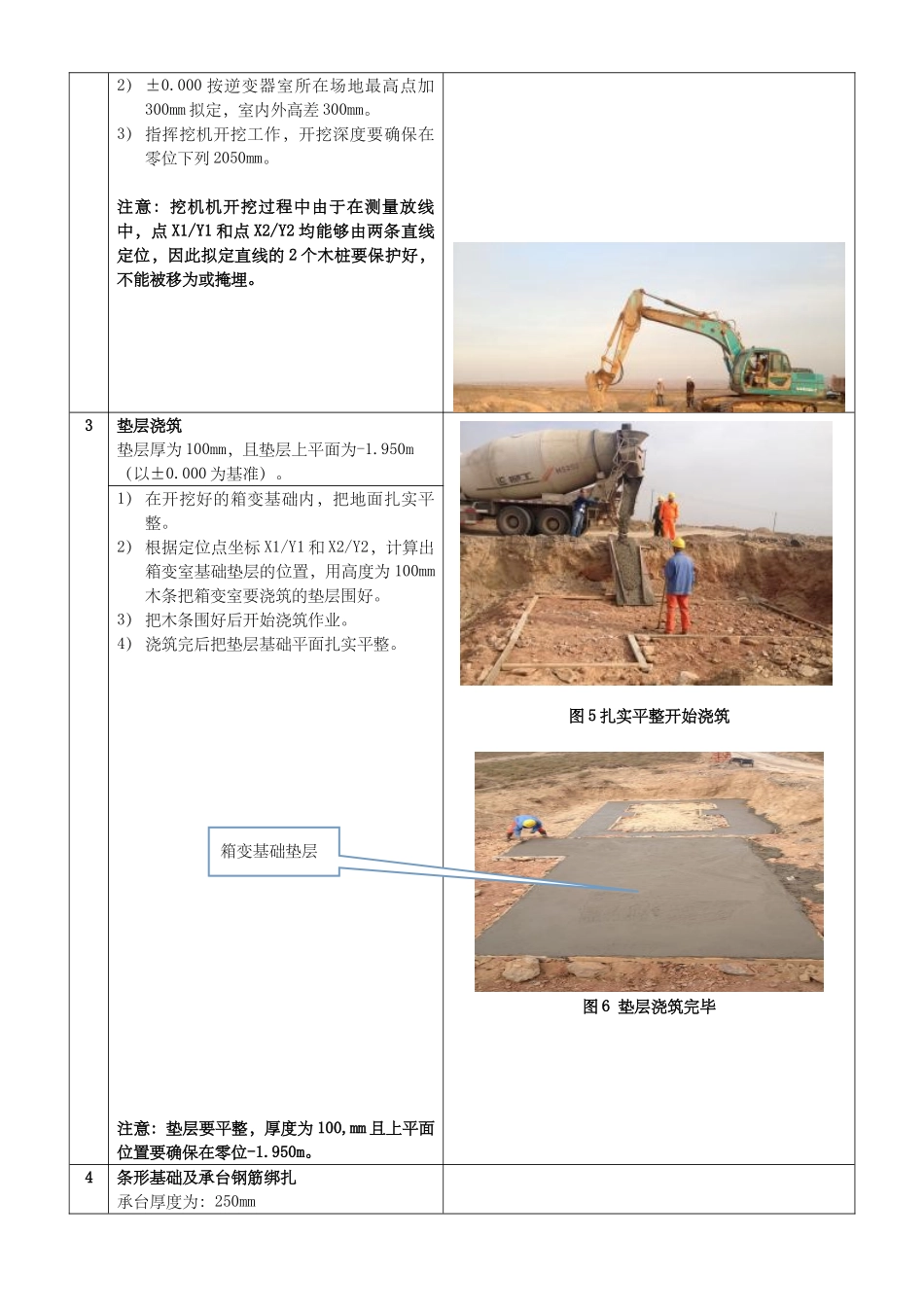

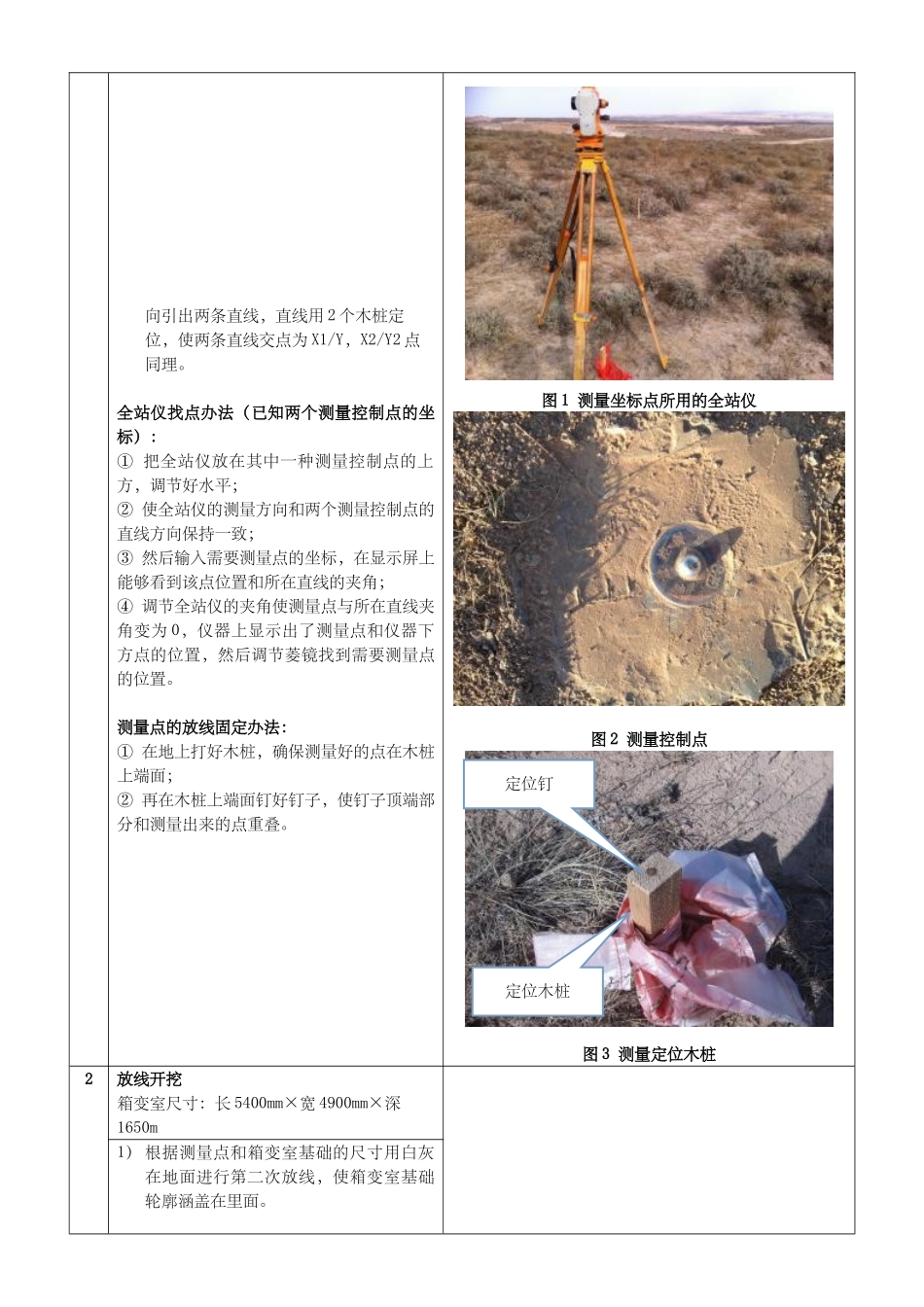

箱变基础施工工艺流程 编制：审核： 同意：箱变施工工艺流程：序号施工阐明工艺图片1箱变室基础测量放线设计图纸上以正北为 X 轴，正东为 Y 轴，坐标原点在西南方向。1） 箱变室坐南朝北，用全站仪测量出图纸上面箱变基础左上角的坐标 X1/Y1 和右下角的坐标 X2/Y2。2） 根据测量好的点 X1/Y1 在正北和正西方向引出两条直线，直线用 2 个木桩定位，使两条直线交点为 X1/Y，X2/Y2 点同理。全站仪找点办法（已知两个测量控制点的坐标）：① 把全站仪放在其中一种测量控制点的上方，调节好水平；② 使全站仪的测量方向和两个测量控制点的直线方向保持一致；③ 然后输入需要测量点的坐标，在显示屏上能够看到该点位置和所在直线的夹角；④ 调节全站仪的夹角使测量点与所在直线夹角变为 0，仪器上显示出了测量点和仪器下方点的位置，然后调节菱镜找到需要测量点的位置。测量点的放线固定办法：① 在地上打好木桩，确保测量好的点在木桩上端面；② 再在木桩上端面钉好钉子，使钉子顶端部分和测量出来的点重叠。图 1 测量坐标点所用的全站仪图 2 测量控制点图 3 测量定位木桩2放线开挖箱变室尺寸：长 5400mm×宽 4900mm×深1650m1） 根据测量点和箱变室基础的尺寸用白灰在地面进行第二次放线，使箱变室基础轮廓涵盖在里面。定位木桩定位钉2） ±0.000 按逆变器室所在场地最高点加300mm 拟定，室内外高差 300mm。3） 指挥挖机开挖工作，开挖深度要确保在零位下列 2050mm。注意：挖机机开挖过程中由于在测量放线中，点 X1/Y1 和点 X2/Y2 均能够由两条直线定位，因此拟定直线的 2 个木桩要保护好，不能被移为或掩埋。3垫层浇筑垫层厚为 100mm，且垫层上平面为-1.950m（以±0.000 为基准）。图 5 扎实平整开始浇筑图 6 垫层浇筑完毕1） 在开挖好的箱变基础内，把地面扎实平整。2） 根据定位点坐标 X1/Y1 和 X2/Y2，计算出箱变室基础垫层的位置，用高度为 100mm木条把箱变室要浇筑的垫层围好。3） 把木条围好后开始浇筑作业。4） 浇筑完后把垫层基础平面扎实平整。注意：垫层要平整，厚度为 100,mm 且上平面位置要确保在零位-1.950m。4条形基础及承台钢筋绑扎承台厚度为：250mm箱变基础垫层图 7 垫层画线及钢筋绑扎1） 待 24 小时候垫层达成性能规定后，根据定位点坐标 X1/Y1 和 X2/Y2，计算出承台基础的位置，然后用墨盒弹出尺寸线条。2） 在垫层上面按图纸尺寸规定，绑扎好承台钢筋。3...
