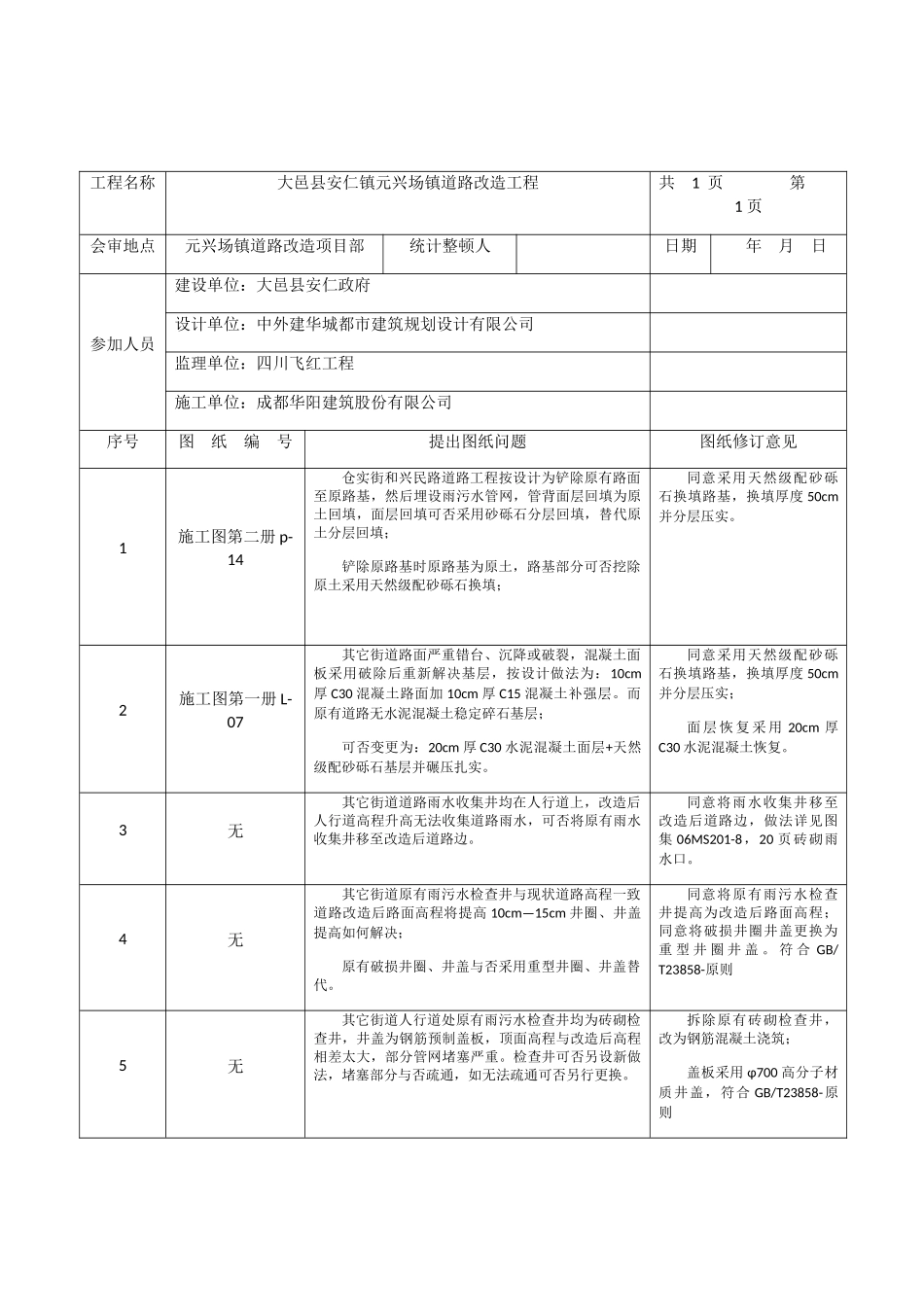

工程名称大邑县安仁镇元兴场镇道路改造工程共 1 页 第 1 页会审地点元兴场镇道路改造项目部统计整顿人日期 年 月 日参加人员建设单位：大邑县安仁政府设计单位：中外建华城都市建筑规划设计有限公司监理单位：四川飞红工程施工单位：成都华阳建筑股份有限公司序号图 纸 编 号提出图纸问题图纸修订意见1施工图第二册 p-14仓实街和兴民路道路工程按设计为铲除原有路面至原路基，然后埋设雨污水管网，管背面层回填为原土回填，面层回填可否采用砂砾石分层回填，替代原土分层回填；铲除原路基时原路基为原土，路基部分可否挖除原土采用天然级配砂砾石换填；同意采用天然级配砂砾石换填路基，换填厚度 50cm并分层压实。2施工图第一册 L-07其它街道路面严重错台、沉降或破裂，混凝土面板采用破除后重新解决基层，按设计做法为：10cm厚 C30 混凝土路面加 10cm 厚 C15 混凝土补强层。而原有道路无水泥混凝土稳定碎石基层；可否变更为：20cm 厚 C30 水泥混凝土面层+天然级配砂砾石基层并碾压扎实。同意采用天然级配砂砾石换填路基，换填厚度 50cm并分层压实；面 层 恢 复 采 用 20cm 厚C30 水泥混凝土恢复。3无其它街道道路雨水收集井均在人行道上，改造后人行道高程升高无法收集道路雨水，可否将原有雨水收集井移至改造后道路边。同意将雨水收集井移至改造后道路边，做法详见图集 06MS201-8，20 页砖砌雨水口。4无其它街道原有雨污水检查井与现状道路高程一致道路改造后路面高程将提高 10cm—15cm 井圈、井盖提高如何解决；原有破损井圈、井盖与否采用重型井圈、井盖替代。同意将原有雨污水检查井提高为改造后路面高程；同意将破损井圈井盖更换为重 型 井 圈 井 盖 。 符 合 GB/T23858-原则5无其它街道人行道处原有雨污水检查井均为砖砌检查井，井盖为钢筋预制盖板，顶面高程与改造后高程相差太大，部分管网堵塞严重。检查井可否另设新做法，堵塞部分与否疏通，如无法疏通可否另行更换。拆除原有砖砌检查井，改为钢筋混凝土浇筑；盖板采用 φ700 高分子材质井盖，符合 GB/T23858-原则施工图纸会审统计建设单位：年 月 日设计单位：年 月 日监理单位：年 月 日施工单位：年 月 日
