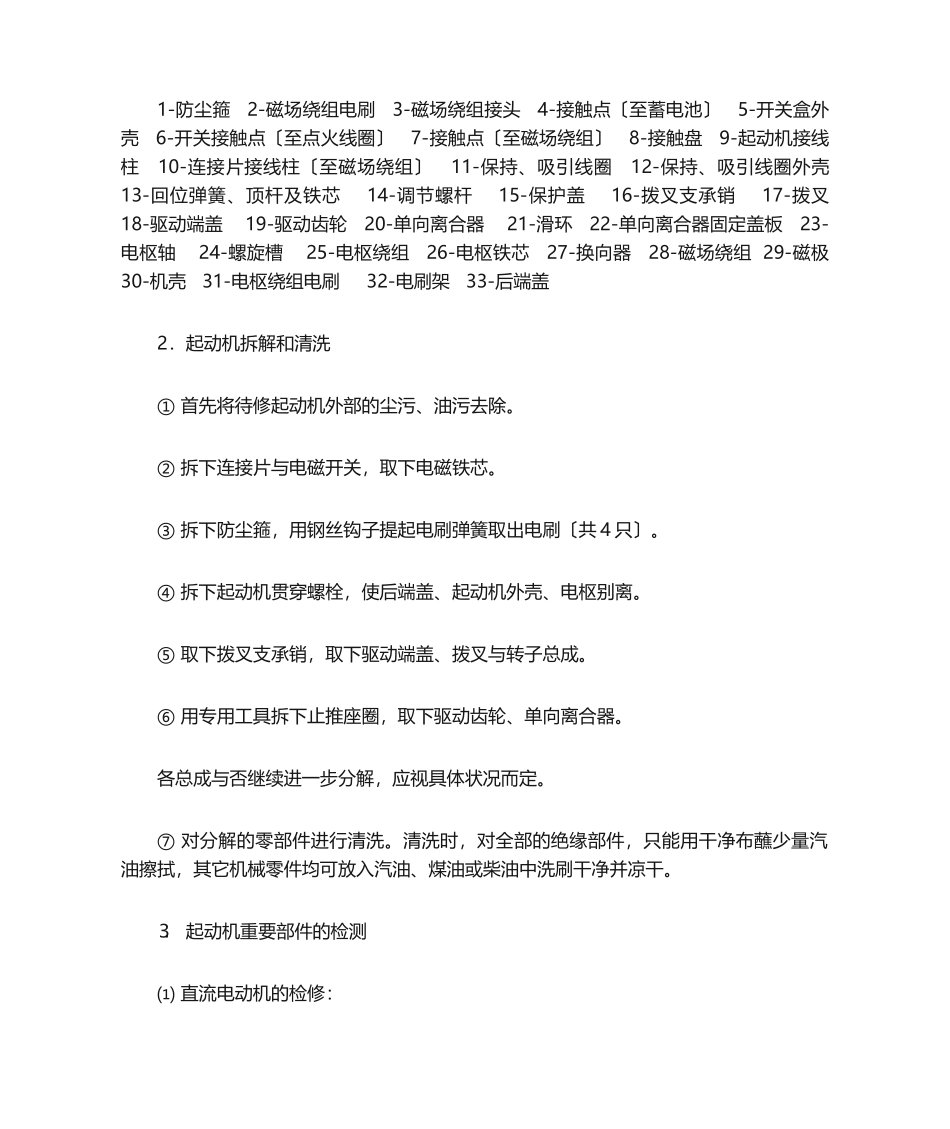

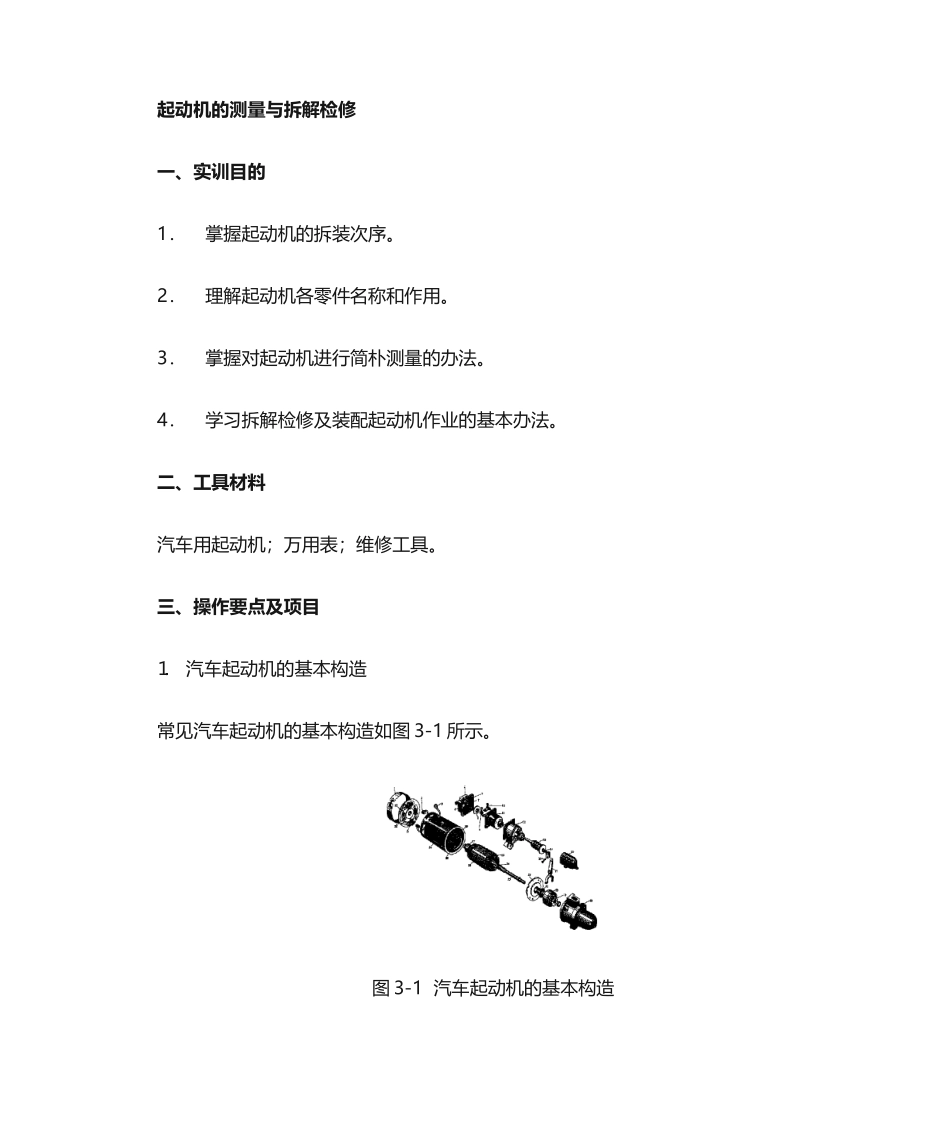

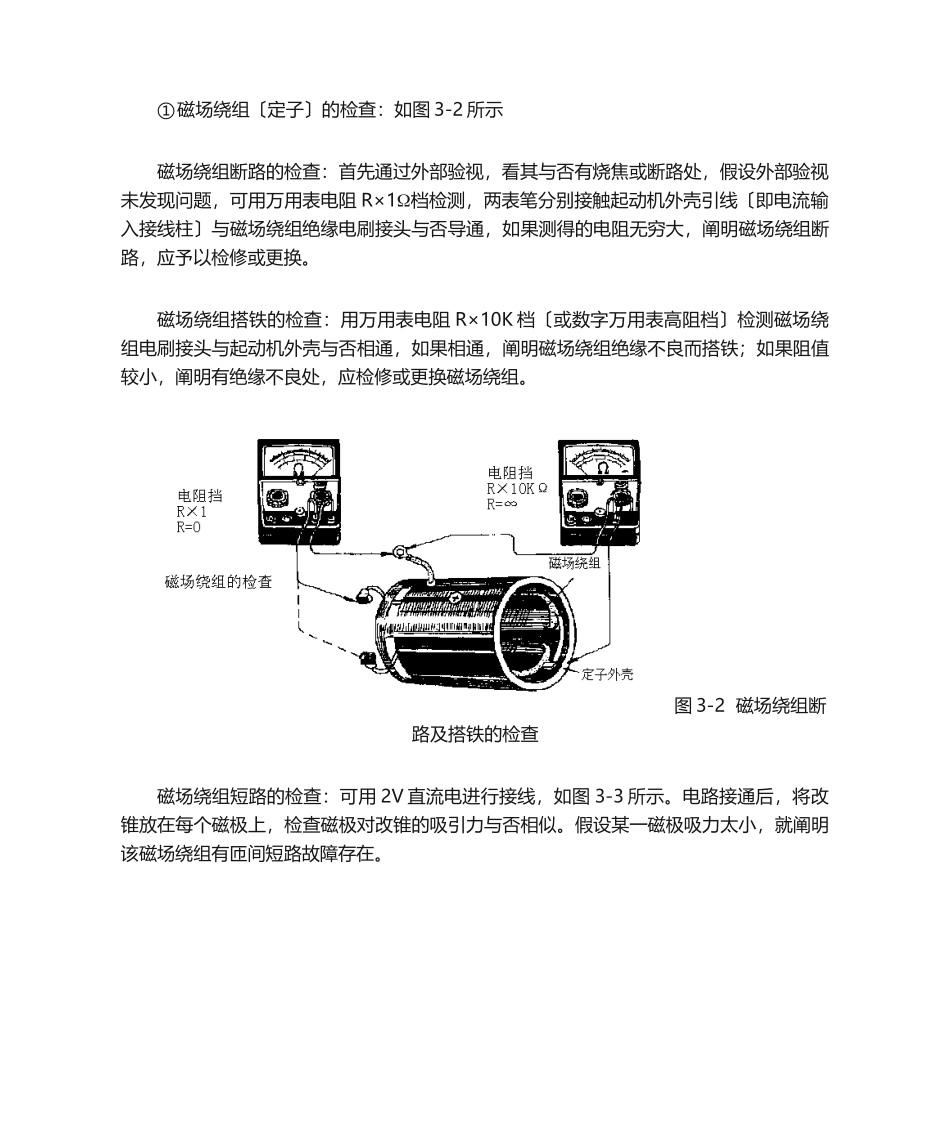

起动机的测量与拆解检修一、实训目的1．掌握起动机的拆装次序。2．理解起动机各零件名称和作用。3．掌握对起动机进行简朴测量的办法。4．学习拆解检修及装配起动机作业的基本办法。二、工具材料汽车用起动机；万用表；维修工具。三、操作要点及项目⒈ 汽车起动机的基本构造常见汽车起动机的基本构造如图 3-1 所示。图 3-1 汽车起动机的基本构造1-防尘箍 2-磁场绕组电刷 3-磁场绕组接头 4-接触点〔至蓄电池〕 5-开关盒外壳 6-开关接触点〔至点火线圈〕 7-接触点〔至磁场绕组〕 8-接触盘 9-起动机接线柱 10-连接片接线柱〔至磁场绕组〕 11-保持、吸引线圈 12-保持、吸引线圈外壳 13-回位弹簧、顶杆及铁芯 14-调节螺杆 15-保护盖 16-拨叉支承销 17-拨叉 18-驱动端盖 19-驱动齿轮 20-单向离合器 21-滑环 22-单向离合器固定盖板 23-电枢轴 24-螺旋槽 25-电枢绕组 26-电枢铁芯 27-换向器 28-磁场绕组 29-磁极 30-机壳 31-电枢绕组电刷 32-电刷架 33-后端盖2．起动机拆解和清洗① 首先将待修起动机外部的尘污、油污去除。② 拆下连接片与电磁开关，取下电磁铁芯。③ 拆下防尘箍，用钢丝钩子提起电刷弹簧取出电刷〔共 4 只〕。④ 拆下起动机贯穿螺栓，使后端盖、起动机外壳、电枢别离。⑤ 取下拨叉支承销，取下驱动端盖、拨叉与转子总成。⑥ 用专用工具拆下止推座圈，取下驱动齿轮、单向离合器。各总成与否继续进一步分解，应视具体状况而定。⑦ 对分解的零部件进行清洗。清洗时，对全部的绝缘部件，只能用干净布蘸少量汽油擦拭，其它机械零件均可放入汽油、煤油或柴油中洗刷干净并凉干。⒊ 起动机重要部件的检测⑴ 直流电动机的检修：①磁场绕组〔定子〕的检查：如图 3-2 所示 磁场绕组断路的检查：首先通过外部验视，看其与否有烧焦或断路处，假设外部验视未发现问题，可用万用表电阻 R×1档检测，两表笔分别接触起动机外壳引线〔即电流输入接线柱〕与磁场绕组绝缘电刷接头与否导通，如果测得的电阻无穷大，阐明磁场绕组断路，应予以检修或更换。磁场绕组搭铁的检查：用万用表电阻 R×10K 档〔或数字万用表高阻档〕检测磁场绕组电刷接头与起动机外壳与否相通，如果相通，阐明磁场绕组绝缘不良而搭铁；如果阻值较小，阐明有绝缘不良处，应检修或更换磁场绕组。图 3-2 磁场绕组断路及搭铁的检查磁场绕组短路的检查：可用 2V 直流电进行接线，如图 3-3 所示。电路接通后，将改锥放在每个磁极...
