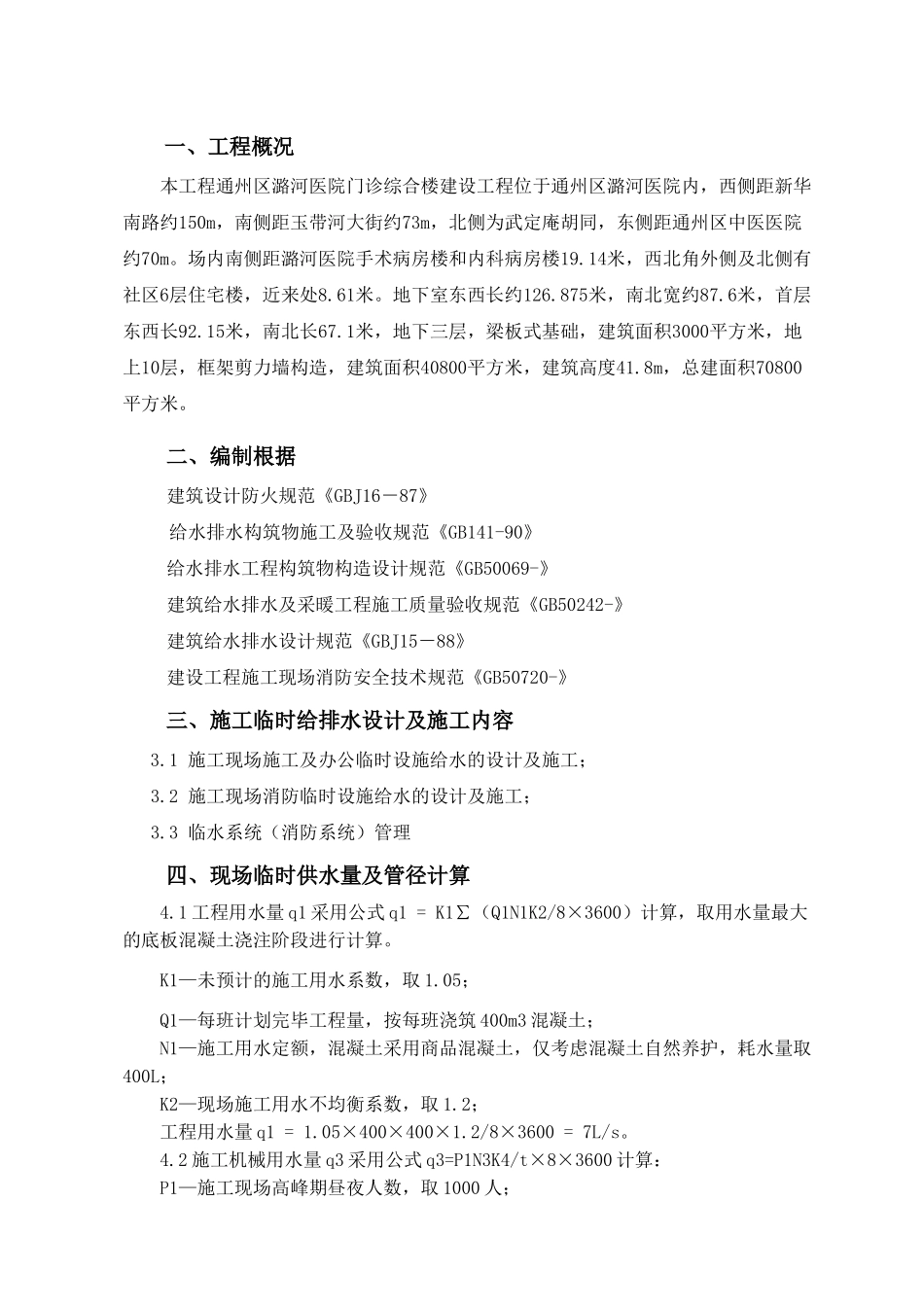

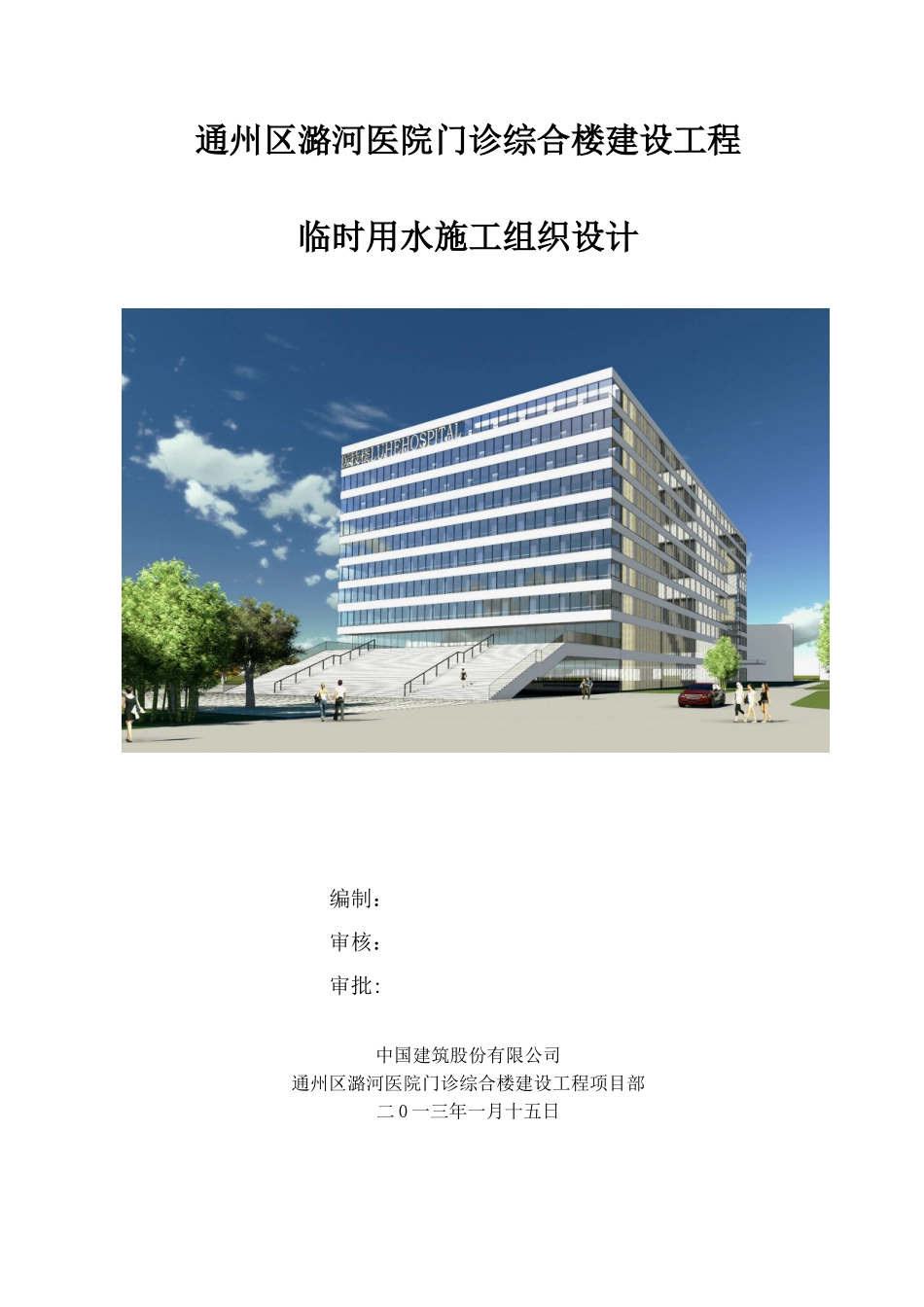

通州区潞河医院门诊综合楼建设工程临时用水施工组织设计编制: 审核: 审批: 中国建筑股份有限公司通州区潞河医院门诊综合楼建设工程项目部二 0 一三年一月十五日目 录一、工程概况.............................................................1二、编制根据.............................................................1三、施工临时给排水设计及施工内容.........................................1四、现场临时供水量及管径计算.............................................1五、临时给水管网设计重要阐明.............................................2六、施工现场用水.........................................................2七、安全方法与文明施工...................................................4八、临时用水系统(消防系统)的维护与管理.................................5一、工程概况本工程通州区潞河医院门诊综合楼建设工程位于通州区潞河医院内,西侧距新华南路约150m,南侧距玉带河大街约73m,北侧为武定庵胡同,东侧距通州区中医医院约70m。场内南侧距潞河医院手术病房楼和内科病房楼19.14米,西北角外侧及北侧有社区6层住宅楼,近来处8.61米。地下室东西长约126.875米,南北宽约87.6米,首层东西长92.15米,南北长67.1米,地下三层,梁板式基础,建筑面积3000平方米,地上10层,框架剪力墙构造,建筑面积40800平方米,建筑高度41.8m,总建面积70800平方米。二、编制根据建筑设计防火规范《GBJ16-87》给水排水构筑物施工及验收规范《GB141-90》给水排水工程构筑物构造设计规范《GB50069-》建筑给水排水及采暖工程施工质量验收规范《GB50242-》建筑给水排水设计规范《GBJ15-88》建设工程施工现场消防安全技术规范《GB50720-》三、施工临时给排水设计及施工内容3.1 施工现场施工及办公临时设施给水的设计及施工;3.2 施工现场消防临时设施给水的设计及施工;3.3 临水系统(消防系统)管理四、现场临时供水量及管径计算4.1 工程用水量 q1 采用公式 q1 = K1∑(Q1N1K2/8×3600)计算,取用水量最大的底板混凝土浇注阶段进行计算。K1—未预计的施工用水系数,取 1.05;Q1—每班计划完毕工程量,按每班浇筑 400m3 混凝土;N1—施工用水定额,混凝土采用商品混凝土,仅考虑混凝土自然养护,耗水量取400L;K2—现场施工用水不均衡系数,取 1.2;工程用水量 q1 = 1.05×400×400×1.2/8×3600...
